СНиП II-23-81 Стальные конструкции

7.7. В стенке балки симметричного сечения, укрепленной кроме поперечных основных ребер одним продольным ребром жесткости, расположенным на расстоянии h₁ от расчетной (сжатой) границы отсека (рис. 13), обе пластинки, на которые это ребро разделяет отсек, следует рассчитывать отдельно:

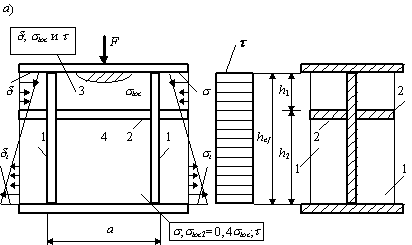

Рис. 13. Схема балки, укрепленной поперечными основными ребрами и

 продольным ребром жесткости

а – сосредоточенная нагрузка F приложена к сжатому поясу; б – то же к растянутому; 1 – поперечное основание ребро жесткости; 2 – продольное ребро жесткости; 3 – пластинка у сжатого пояса; 4 – пластинка у растянутого пояса

а) пластинку 3, расположенную между сжатым поясом и продольным ребром по формуле

s/s_cr1+ s_loc/s_loc,cr1+ (t/t_cr1)²£ g_c,                     (82)

где g_с следует принимать по табл. 6* настоящих норм, а s, s_loc и t – определять согласно требованиям п. 7.2*.

Значения s_cr1 и s_loc,cr1 следует определять по формулам:

при s_loc = 0

,                     (83)

где                               ;

при s_loc ¹ 0 и m = a/h₁£ 2

;                   (84)

s_loc,cr1 = (1,24 + 0,476m₁),                 (85)

где                                                  . (86)

Если a/h₁> 2, то при вычислении s_cr1 и s_loc,cr1 следует принимать a = 2h₁; t_cr1 необходимо определять по формуле (76) с подстановкой в нее размеров проверяемой пластинки;

б) пластинку 4, расположенную между продольным ребром и растянутым поясом, – по формуле

,              (87)

где                  ;                        (88)

    s_loc,cr2– следует определять по формуле (80) и табл. 23 при d = 0,8, заменяя значение отношения a/h_ef значением а/(h_ef – h₁);

        t_cr2– следует определять по формуле (76) с подстановкой в нее размеров проверяемой пластинки;

s_loc2= 0,4s_loc – при приложении нагрузки к сжатому поясу (рис. 13,а);

   s_loc2= s_loc – при приложении нагрузки к растянутому поясу (рис. 13,б).

Коэффициент t_c следует определять по табл. 6* настоящих норм.

7.8. При укреплении пластинки 3 дополнительными короткими поперечными ребрами их следует доводить до продольного ребра (рис. 14).

Рис. 14. Схема балки, укрепленной поперечными основными ребрами жесткости (1), продольным ребром жесткости (2), разделяющим отсек стенки на пластинку (3) у сжатого пояса и пластинку (4) у растянутого пояса, а также короткими ребрами жесткости (5)

В этом случае расчет пластинки 3 следует выполнять по формулам (82) – (86), в которых величину а следует заменять величиной а₁, где а₁– расстояние между осями соседних коротких ребер (рис. 14); расчет пластинки 4 следует выполнять согласно требованиям п. 7.7, б.

7.9. Расчет на устойчивость стенок балок асимметричного сечения (с более развитым сжатым поясом) следует выполнять по формулам пп. 7.4*, 7.6*–7.8 с учетом следующих изменений:

для стенок, укрепленных только поперечными ребрами жесткости, в формулах (75) и (81) и табл. 25 значение h_ef следует принимать равным удвоенному расстоянию от нейтральной оси до расчетной (сжатой) границы отсека. При a/h_ef > 0,8 и s_loc ¹ 0 следует выполнять оба расчета, указанные в пп. 7.6*, б и 7.6*, в, независимо от значения s_loc/s;

для стенок, укрепленных поперечными ребрами и одним продольным ребром, расположенным в сжатой зоне:

а) в формулы (83), (84) и (87) вместо h₁/h_ef следует подставлять ;

б) в формулу (88) вместо (0,5 – h₁/h_ef) следует подставлять .

Здесь ,

где s_t – краевое растягивающее напряжение (со знаком "минус") у расчетной границы отсека.

В случае развитого растянутого (ненагруженного) пояса расчет на устойчивость при одновременном действии напряжений s и t следует производить по формуле (90).

7.10. Стенки балок следует укреплять поперечными ребрами жесткости, если значения условной гибкости стенки балки  превышают 3,2 при отсутствии подвижной нагрузки и 2,2 – при наличии подвижной нагрузки на поясе балки.

Расстояние между основными поперечными ребрами не должно превышать 2h_ef при  > 3,2 и 2,5h_ef при  £ 3,2.

Допускается превышать указанные выше расстояния между ребрами до значения 3h_ef при условии, что стенка балки удовлетворяет проверкам по пп. 7.4*, 7.6*–7.9 и общая устойчивость балки обеспечена выполнением требований п. 5.16*, а или 5.16*, б, причем значения l_ef/b для сжатого пояса не должны превышать значений, определяемых по формулам табл. 8* для нагрузки, приложенной к верхнему поясу.

В местах приложения больших неподвижных сосредоточенных грузов и на опорах следует устанавливать поперечные ребра.

В стенке, укрепленной только поперечными ребрами, ширина их выступающей части b_h должна быть для парного симметричного ребра не менее h_ef /30 + 40 мм, для одностороннего ребра – не менее h_ef /24 + 50 мм; толщина ребра t_s должна быть не менее .

Стенки балок допускается укреплять односторонними поперечными ребрами жесткости из одиночных уголков, привариваемых к стенке пером. Момент инерции такого ребра, вычисляемый относительно оси, совпадающей с ближайшей к ребру гранью стенки, должен быть не меньше, чем для парного симметричного ребра.

7.11. При укреплении стенки одним продольным ребром необходимые моменты инерции J_s сечений ребер жесткости следует определять:

для поперечных ребер – по формуле

J_s = 3h_eft³;                       (89)

для продольного ребра – по формулам
