Таблица 78*
Коэффициенты y для жестко заделанных консолей двутаврового сечения с двумя осями симметрии
|
Вид нагрузки
|
Нагру-женный
|
Формулы для y при отсутствии закреплений сжатого пояса и a
| |
|
пояс
|
4 £a £ 28
|
28 <a £ 100
| |
Сосредоточенная на
|
Верхний
|
y = 1,0 +0,16a
|
y 4,0 +0,05a
| |
конце консоли
|
Нижний
|
y = 6,2 + 0,08a
|
y = 7,0 + 0,05a
| |
Равномерно распределенная
|
Верхний
|
| |
Примечание. При наличии закреплений сжатого пояса в горизонтальной плоскости на конце или по длине консоли коэффициенты y следует определять как для консоли без закреплений, кроме случая сосредоточенной нагрузки, приложенной к верхнему поясу на конце консоли, при котором y = 1,75y1 (значение y1 следует принимать согласно примеч. табл. 77).
|

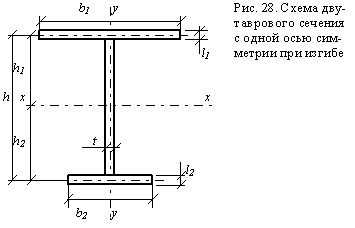

2. Для балок двутаврового сечения с одной осью симметрии (рис. 28) для определения коэффициента jb необходимо вычислить коэффициенты j1 и j2 по формулам:
 ; (177)
 , (178)
где h1– расстояние от центра тяжести сечения до оси более развитого пояса;
h2– то же, до оси менее развитого пояса;
lef – имеет то же значение, что и в формуле (175);
y – коэффициент, вычисляемый по формуле
 . (179)
Коэффициенты D, C и B в формуле (179) следует определять по табл. 79 и 80.
Таблица 79
Коэффициенты D и C
|
Вид нагрузки
|
D
|
Коэффициент С при сечении
| |
|
|
двутавровом n £ 0,9
|
тавровом n = 1
| |
Сосредоточенная в середине пролета
|
3,265
|
0,330m
|
0,0826a
| |
Равномерно распределенная
|
2,247
|
0,481m
|
0,1202a
| |
Чистый изгиб
|
4,315
|
0,101m
|
0,0253a
| |
Обозначения, принятые в таблице 79:
 ,
где  ,
здесь J1 и J2– моменты инерции соответственно большего и меньшего поясов относительно симметрии сечения;
a – следует определять по формуле (175), в которой момент инерции сечения при кручении  ,
где bi и ti – соответственно ширина и толщина листов, образующих сечение; d = 1,25 – для двутаврового сечения с одной осью симметрии; d = 1,20 – для таврового сечения.
|
Таблица 80
Коэффициент B
|
Схема сечения и
|
Коэффициент В при нагрузке
| |
место приложения нагрузки
|
сосредоточенной в середине пролета
|
равномерно распределенной
|
вызывающе чистый изгиб
| |
|
d
|
m
|
b
| |
|
d – 1
|
m – 1
|
b
| |
|
1 – d
|
1 – m
|
–b
| |
|
–d
|
–m
|
–b
| |
Обозначения, принятые в таблице 80:
d = n + 0,734b; m = n+ 1,145b;
 ,
где b1– ширина более развитого пояса балки;
n – обозначение то же, что и в таблице 79.
|
Для двутавровых сечений при 0,9 < n < 1,0 коэффициенты y следует определять линейной интерполяцией между значениями, полученными по формуле (179) для двутавровых сечений при n = 0,9 и для тавровых при n = 1.
Для таврового сечения при сосредоточенной или равномерно распределенной нагрузке и a < 40 коэффициенты y следует умножать на (0,8 + 0,004a).
При n > 0,7 и 5 £ lef /b2£ 25 значение коэффициента j2 необходимо уменьшить умножением на (1,025–0,015lef /b2) и принимать при этом не более 0,95.
Значения lef /b2>25 в балках с менее развитым сжатым поясом не допускаются.
Значения коэффициентов jb в формуле (34) необходимо принимать по табл. 81, но не более 1,0.
Таблица 81
Коэффициенты jb
|
Значение
|
Коэффициенты jb при сжатом поясе
| |
j2
|
более развитом
|
менее развитом
| |
j2£0,85
|
jb = j1
|
jb = j2
| |
j2>0,85
|
|
jb=0,68+0,21j2
|
3*. Для балок швеллерного сечения коэффициент jb следует определять как для балок симметричного двутаврового сечения; при этом значения a необходимо вычислять по формуле (175), а вычисленные значения j1 умножать на 0,7.
Значения Jx, Jy и Jt в формулах (174) и (175) следует принимать для швеллера.
Таблица 82
Моменты инерции при кручении Jt прокатных двутавров по ГОСТ 8239–72*
|
Номер двутавра
|
Jt, см4
|
Номер двутавра
|
Jt, см4
| |
10
12
14
16
18
18а
20
20а
22
22а
24
24а
|
2,28
2,88
3,59
4,46
5,60
6,54
6,92
7,94
8,60
9,77
11,1
12,8
|
27
27a
30
30a
33
36
40
45
50
55
60
|
13,6
16,7
17,4
20,3
23,8
31,4
40,6
54,7
75,4
100
135
|
Приложение 8
Таблицы для расчета элементов на выносливость и с учетом хрупкого разрушения
Таблица 83*
Группы элементов и соединений при расчете на выносливость
|
№ п/п
|
Схема элемента и расположение расчетного сечения
|
Характеристика элемента
|
Группа элемента
| |
1
|
|
Основной металл с прокатными или обработанными механическим путем кромками
То же, с кромками, обрезанными машинной газовой резкой
|
1
2
| |
2
|
|
Основной металл с обработанными механическим путем кромками, при разной ширине и радиусе перехода r, мм:
200
10
|
1
4
| |
3
|
|
Основной металл в соединениях на высокопрочных болтах
|
1
| |
4
|
|
Основной металл в болтовом (болты класса точности А) соединении в сечениях по отверстию:
а) при парных накладках
б) при односторонних накладках
|
4
5
| |
5
|
|
Переход и закругление (класс чистоты газовой резки 1 или фрезеровка) при
a ³ 72°,
|
2
| |
6
|
|
Фасонки прямоугольной формы, приваренные встык или тавр к элементам конструкций без механической обработки перехода от фасонки к элементу
|
7
| |
7
|
|
Фасонки, приваренные встык или в тавр к стенкам и поясам балок, а также к элементам ферм при a £ 45°
|
4
| |
8
|
|
Фасонки прямоугольной или трапециевидной формы, приваренные к поясам балок внахлестку с обваркой по контуру нахлестки без механической обработки швов
|
7
| |
9
|
|
Стыковой необработанный шов; нагрузка перпендикулярна сварному шву; стыкуемые элементы одинаковой ширины и толщины
|
2
| |
10
|
|
Стыковой необработанный шов; стыкуемые элементы разной ширины или разной толщины
|
5
| |
11
|
|
Основной металл в месте перехода к стыковому шву со снятым механическим способом усилением шва:
при стыковании элементов одинаковой толщины и ширины
то же, разной толщины и ширины
|
2
3
| |
12
|
|
Стыковой шов, выполненный на подкладном листе; нагрузка перпендикулярна сварному шву
|
4
| |
13
|
|
Стыковой шов труб, выполненный на подкладном кольце
|
4
| |
14
|
|
Соединение встык прокатных профилей
|
4
| |
15
|
|
Сварные сечения двутаврового, таврового и других типов, сварные непрерывными продольными швами при действии усилия вдоль оси шва
|
2
| |
16
|
|
Элемент со вспомогательным элементом, прикрепленным продольными швами, при a:
до 45°
90°
|
4
7
| |
17
|
|
Обрыв поясного листа без механической обработки поперечного (лобового) шва
|
7
| |
18
|
|
Основной металл с поперечным швом; сварной шов двусторонний с плавным переходом к основному металлу
|
4
| |
19
|
|
Основной металл растянутых поясов балок и элементов ферм вблизи диафрагм и ребер, приваренных угловыми швами
|
5
| |
20
|
|
Основной металл в месте перехода к поперечному (лобовому) угловому шву
|
6
| |
21
|
|
Основной металл в соединениях с фланговыми швами (в местах перехода от элемента к концам фланговых швов):
а) с двойными фланговыми швами
б) с фланговыми и лобовыми ш |
|
