ГОСТ 24581-81 от 1982-01-01 Панели асбестоцементные трехслойные с утеплителем из пенопласта. Общие технические условия.

ГОСТ 24581-81

Группа Ж35

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПАНЕЛИ АСБЕСТОЦЕМЕНТНЫЕ ТРЕХСЛОЙНЫЕ

С УТЕПЛИТЕЛЕМ ИЗ ПЕНОПЛАСТА

Общие технические условия

Asbestos-cement sandwich panels with plastic

foam thermal insulation. General

 technical requirements

Дата введения 1982-01-01

РАЗРАБОТАН  Центральным научно-исследовательским институтом строительных конструкций им. В.А.Кучеренко (ЦНИИСК им. Кучеренко) Госстроя СССР

Министерством  сельского хозяйства СССР

Министерством  сельского строительства СССР

Центральным  научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

Научно-исследовательским  институтом строительной физики (НИИСФ) Госстроя СССР

Институтом  строительства и архитектуры Госстроя Белорусской ССР

ИСПОЛНИТЕЛИ

В.Н.Насонов,  д-р техн. наук; Л.В.Суровова, канд. техн. наук; Ф.В.Расс, канд. техн. наук (руководители темы); С.Б.Ермолов, канд. техн. наук; В.М.Бобряшов, канд. техн. наук; К.В.Панферов, канд. техн. наук; Г.С.Поляков; М.Я.Кацман; Э.С.Герцева; Ю.А.Муравьев, канд. техн. наук; С.Е.Белова; В.И.Скрибо, канд. техн. наук; Л.В.Лайхтман; М.А.Беглецова; А.П.Кротов, канд. техн. наук; В.П.Барсуков; Н.М.Ляндрес; Л.М.Лейбенгруб

ВНЕСЕН  Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. Кучеренко) Госстроя СССР

Зам.  директора А.М.Чистяков

УТВЕРЖДЕН  и ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31 декабря 1980 г. № 229.

Настоящий  стандарт распространяется на панели (плиты) асбестоцементные трехслойные с обшивками из плоских асбестоцементных листов с утеплителем из пенопласта для стен, покрытий и подвесных потолков производственных зданий, эксплуатируемых в неагрессивных и слабоагрессивных средах при температуре наружной поверхности панели от 223 до 348 К (от минус 50 до плюс 75С), температуре внутренней поверхности панели не выше 303 К (плюс 30С), относительной влажности воздуха внутри помещения не более 75%.

1. Классификация

1.1.  Асбестоцементные панели (плиты) с утеплителем из пенопласта классифицируют по:

назначению;

конструктивному  решению;

способу  изготовления;

пределу  огнестойкости;

группе  возгораемости.

1.2.  По назначению панели подразделяют на:

панели  стен;

панели  (плиты) покрытия;

панели  (плиты) подвесного потолка.

1.3.  По конструктивному решению панели подразделяют на три типа (черт.1):

1  - панели трехслойные;

2  - панели трехслойные с обрамлением по контуру;

3  - панели трехслойные с несущими ребрами.

Панели  перечисленных типов могут быть с проемами и без них ("глухие").

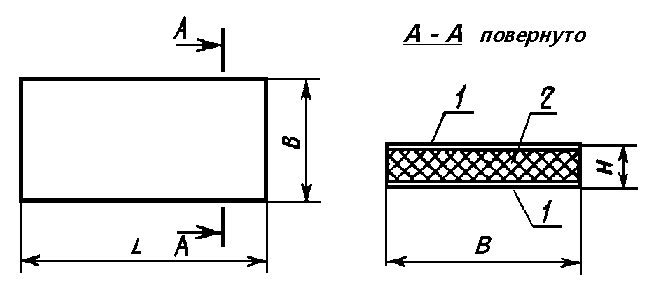

Панель типа 1

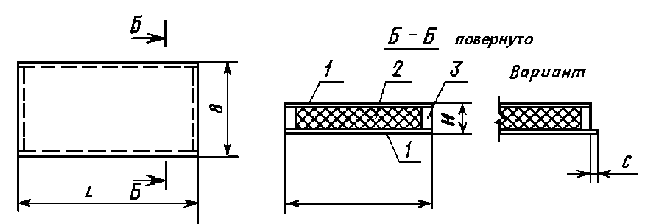

Панель типа 2

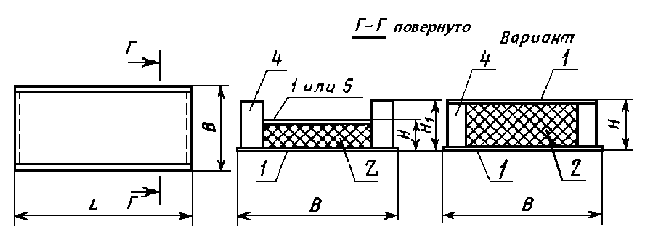

Панель типа 3

1 - асбестоцементный лист; 2 - пенопласт; 3 - обрамление; 4 - ребро; 5 - неметаллический лист;

L - длина панели; B - ширина панели; Н - толщина панели; Н - высота ребра.

Черт.1

1.4.  По способу изготовления панели подразделяют на:

панели,  изготовляемые методом вспенивания пенопласта из заливочных композиций или твердых полуфабрикатов в полости конструкции с одновременным приформовыванием его к листам;

панели,  изготовляемые методом склеивания готовых плит пенопласта с листами.

1.5.  По пределу огнестойкости панели подразделяют на:

панели  с пределом огнестойкости 0,75 ч;

панели  с пределом огнестойкости 0,50 ч;

панели  с пределом огнестойкости 0,25 ч;

панели  с пределом огнестойкости менее 0,25 ч.

1.6.  По группе возгораемости панели подразделяют на:

трудносгораемые;

сгораемые.

2. Основные размеры

2.1.  Основные размеры панелей, мм, должны быть:

по  длине.......................................до 6000

по  ширине....................................до 1500

по  толщине..................... ...от 60 до 200.

2.2.  Панели обозначают марками, состоящими из буквенно-цифровых групп, разделенных тире.

Марка  в общем виде записывается следующим образом (см. схему).

В  марке панели не указывают тип панели 1 и высоту ребра, если она меньше толщины панели.

В  марке панели, не предназначенной для восприятия внешних нагрузок, не указывают несущую способность.

Допускается  в марке панели не указывать марку пенопласта, материал обрамления или ребер.

Допускается  в марке панели взамен габаритных размеров указывать типоразмер панели, а взамен несущей способности - расчетную нагрузку.

Пример  условного обозначения панели типа 2 стеновой трехслойной, длиной 300 см, шириной 150 см и толщиной 12 см, несущей способностью 540 Н/м (55 кгс/м), с наружной и внутренней обшивками из асбестоцементных листов, с пенопластом марки ФРП, с обрамлением из древесины, по рабочим чертежам типовых панелей серии 1.832-6:

2 ПСТ 300.150.12 - 540.АЦ.ФРП.Д - 1.832 - 6

-. .   -

|   |     |     |    |    |    |  |   |

+---+-----+-----+----+----+----+--+---+-Тип панели (2 или 3)

    |     |     |    |    |    |  |   |

    +-----+-----+----+----+----+--+---+-Наименование панели:

          |     |    |    |    |  |   | ПСТ - панель стеновая

          |     |    |    |    |  |   | трехслойная;

          |     |    |    |    |  |   | ПТ - панель (плита)

          |     |    |    |    |  |   | покрытия трехслойная;

          |     |    |    |    |  |   | ППТ -панель (плита) подвесного

          |     |    |    |    |  |   | потолка трехслойная

          |     |    |    |    |  |   |

          +-----+----+----+----+--+---+-Определяющие габаритные

                |    |    |    |  |   | размеры (длина, ширина, толщина,

                |    |    |    |  |   | высота ребра) в см с

                |    |    |    |  |   | округлением до целого числа

                |    |    |    |  |   |

                +----+----+----+--+---+-Несущая способность панели в Н/м

                     |    |    |  |   |

                     +----+----+--+---+-Материал листов (АЦ - асбестоцемент,

                          |    |  |   | ДВ - древесноволокнистая плита и т.п.)

                          |    |  |   |

                          +----+--+---+-Марка пенопласта

                               |  |   |

                               +--+---+-Материал обрамления или

                                  |   |ребер (Д -древесина, АЦ -

                                  |   |асбестоцемент)

                                  |   |

                                  +---+-Конструктивная особенность

                                      |панели (О -панель с отверстием

                                      |(проемом), У -панель

                                      |угловая, П -панель парапетная,

                                      |Т -панель (плита) у температурного

                                      |шва и т. п.)

                                      |

                                      +-Обозначение стандарта,

                                      технических условий или серии

                                      типовых панелей

3. Технические требования

3.1.  Панели должны изготавливаться в соответствии с требованиями настоящего стандарта и стандартов на конкретные панели по рабочим чертежам и технологическим регламентам, утвержденным в установленном порядке.

3.2.  Прочность и жесткость панелей при поперечном изгибе должны быть указаны в стандартах или рабочих чертежах конкретных панелей.

3.3.  В зависимости от точности изготовления и внешнего вида панели могут быть трех сортов: высший, 1-й и 2-й. Панели высшего сорта в установленном порядке могут быть аттестованы по высшей категории качества.

3.4.  Отклонения размеров, формы и расположения поверхностей панелей от проектных не должны превышать величин, указанных в табл.1.

Таблица 1

мм
