ГОСТ 16297-80. Материалы звукоизоляционные и звукопоглащающие. Методы испытаний

ГОСТ 16297-80

Группа Ж19

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАТЕРИАЛЫ ЗВУКОИЗОЛЯЦИОННЫЕ И ЗВУКОПОГЛОЩАЮЩИЕ

Методы испытаний

Sound insulation and sound absorption

materials. Methods of testing

OКП 576000

     Дата введения 1981-01-01

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 29 декабря 1979 г. № 259

ВЗАМЕН  ГОСТ 16297-70

ПЕРЕИЗДАНИЕ.  Август 1988 г.

Настоящий  стандарт распространяется на звукоизоляционные и звукопоглощающие строительные материалы и изделия и устанавливает методы их испытаний для определения следующих показателей:

динамического  модуля упругости;

коэффициента  потерь;

коэффициента  звукопоглощения при нормальном падении звука (далее - нормального коэффициента звукопоглощения);

нормального  импеданса (сопротивления).

Методы  испытаний для определения показателей объемной массы, гибкости, предела прочности при изгибе, сжатии и растяжении, влажности, сорбционной влажности (гигроскопичности), водопоглощения, среднего диаметра волокон минеральной и стеклянной ваты, содержания органических веществ в минераловатных и стекловолокнистых изделиях устанавливаются ГОСТ 17177-71.

Применение  методов испытаний, установленных настоящим стандартом, а также периодичность испытаний должны предусматриваться стандартами и техническими условиями на материалы и изделия конкретных видов.

1. Общие положения

1.1.  Воздух помещений, в которых проводятся испытания должен иметь относительную влажность (60±10)% и температуру (20±2)°С.

Перед  проведением испытаний материалы и изделия должны быть выдержаны в указанном помещении не менее 3 ч.

1.2.  Аппаратура для проведения испытаний должна иметь действующие свидетельства о государственной или ведомственной поверке согласно ГОСТ 8.002-86, а также должна быть откалибрована и настроена в соответствии с нормативно-технической документацией по ее эксплуатации.

1.3.  Технические и метрологические характеристики измерительных систем должны удовлетворять требованиям, предъявляемым к шумомерам 1 и 2-го классов по ГОСТ 17187-81 и электрическим фильтрам по ГОСТ 17168-82.

1.4.  Термины и определения, приведенные в стандарте, указаны в справочном приложении 1.

1.5.  Испытания звукоизоляционных и звукопоглощающих материалов и изделий проводятся на образцах этих материалов и изделий.

2. Определение динамического модуля упругости

и коэффициента потерь

2.1.  Динамический модуль упругости звукоизоляционных материалов и изделий определяется при продольных колебаниях нагруженного образца по величине частоты колебаний, при которой амплитуда ускорения (или скорости, или смещения) становится наибольшей (резонанс).

2.2.  Аппаратура

2.2.1.  Усилитель мощности - по ГОСТ 17187-81.

2.2.2.  Измерительный усилитель - по ГОСТ 17187-81.

2.2.3.  Низкочастотный измерительный генератор 2-го класса, 3-й категории - по нормативно-технической документации. Генератор должен иметь устройство, позволяющее поддерживать постоянное напряжение на выходе генератора при любых изменениях нагрузки.

2.2.4.  Электродинамический вибратор - по ГОСТ 25051.3-83.

2.2.5.  Акселерометр - по ГОСТ 25865-83.

2.2.6.  Виброизмеритель - по ГОСТ 25865-83.

2.2.7.  Блок-схема установки для определения динамического модуля упругости приведена на черт.1.

Столик  вибратора следует изготовлять из дюралюминия толщиной не менее 30 мм, диаметр рабочей поверхности столика должен быть равен 160 мм. Крепление столика к подвижной системе вибратора должно осуществляться не менее чем 4 винтами (болтами).

2.2.8.  Груз, устанавливаемый на испытываемый образец, должен представлять собой стальной цилиндр диаметром 160 мм. Нагрузки на образец следует принимать в соответствии с главой СНиП П-12-77 равными 2000, 5000 и 10000 Н/ ( кгс/).

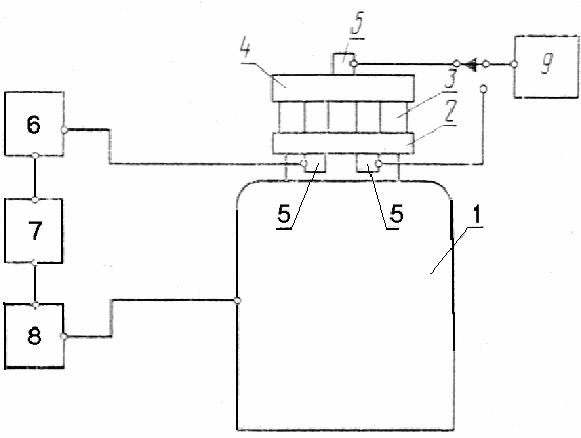

Блок-схема установки для определения

динамического модуля упругости

1 - электродинамический вибратор; 2 - столик вибратора;

3 - испытываемый образец; 4 - груз; 5 - акселерометры;

6 - измерительный усилитель; 7 - измерительный генератор;

8 - усилитель мощности; 9 - виброизмеритель

Черт.1

2.3.  Условия проведения испытаний

2.3.1.  От каждой партии материалов следует отбирать для испытаний не менее шести образцов.

2.3.2.  Размеры и количество одновременно испытываемых образцов принимаются в соответствии с табл.1.

Таблица 1
