ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ
МАТЕРИАЛЫ ГЕРМЕТИЗИРУЮЩИЕ
МЕТОДЫ ИСПЫТАНИЙ
ГОСТ 9.507-88
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Единая система защиты от коррозии и старения МАТЕРИАЛЫ ГЕРМЕТИЗИРУЮЩИЕ Методы испытаний Unified system of
corrosion and ageing protection. |
ГОСТ |
Дата введения 01.01.89
Несоблюдение стандарта преследуется по закону
Настоящий стандарт устанавливает методы испытаний герметизирующих материалов: полимерных пленок, бумаги и ткани, имеющих пароводонепроницаемые покрытия, герметизирующих составов (герметики, замазки), применяемые при консервации изделий по ГОСТ 9.014-78 на длительное хранение в различных климатических районах.
Перечень исследуемых свойств для каждого вида герметизирующего материала приведен в приложении гсмj) вычисляют по формуле
(15)
где n - количество определяемых характерных показателей;
Kij - коэффициент сохранения, учитывающий степень изменения i-го показателя после воздействия j-ой специальной среды.
7.7.3. При обработке результатов испытаний используют метод математической обработки (математической статистики) с доверительной вероятностью 0,95.
7.7.4. Протокол испытаний - по п. 1.7.4 с учетом требований п. 7.7.2.
8.1. Сущность метода заключается в определении прочности материала в натянутом состоянии под действием вдавливания в него наконечника конусной формы.
8.2. Метод применяется для испытаний полимерных пленок, бумаги и ткани с пароводонепроницаемыми покрытиями.
8.3. Отбор проб и образцов - по пп. 1.3.1 - 1.3.4.
8.3.1. Образцы или пробы для испытаний должны иметь форму круга диаметром 110 мм.
8.3.2. Количество образцов для испытания - по п. 1.3.7.
Машина разрывная, отвечающая требованиям ГОСТ 13525.1-79 и ГОСТ 14236-81, в комплекте с приспособлением для испытания на сжатие.
Устройство для испытания материалов на прокалывание (черт. 15). Внутренний диаметр опоры должен быть равен (20 ± 1) мм; диаметры стержня наконечника и торца конуса наконечника должны быть соответственно равны (10 ± 0,1) мм и (3 ± 0,05) мм; угол конусности должен быть равен 15°.
8.5. Подготовка к испытаниям
8.5.1. На торец стакана накладывают образец или пробу исследуемого материала и закрепляют его с помощью стяжной ленты.
8.5.2. Приспособление для испытания на сжатие с закрепленным на нем стаканом устройства устанавливают в разрывную машину и выводят ползун в верхнее положение до упора.

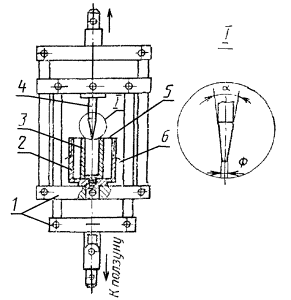

1 - приспособление для испытания на сжатие; 2 - стакан; 3 - опора; 4 - наконечник; 5 - образец или проба; 6 - стяжная лента
Черт. 15
8.5.3. Наконечник устройства закрепляют в верхней части подвижной рамки приспособления с помощью штифта.
8.5.4. Опускают и закрепляют с помощью штифта подвижную рамку приспособления в ползуне.
8.5.5. Проводят балансировку системы силоизмерителя с установкой ведущей стрелки циферблата на «нуль».
8.6. Проведение испытаний
8.6.1. Испытания проводят при температуре (20 ± 2) °С и относительной влажности (50 ± 5) %.
8.6.2. Включают разрывную машину со скоростью передвижения ползуна 50 мм/мин и вдавливают наконечник устройства в испытуемый материал до момента его сквозного прокалывания.
8.7.2. Среднее арифметическое значение сопротивления прокалыванию (Pпр) в кгс вычисляют по формуле
(16)
где n - число испытанных образцов или проб;
Pпрi - максимальное разрушающее усилие для i-го образца, кгс.
8.7.3. При обработке результатов испытаний используют метод математической обработки (математической статистики) с доверительной вероятностью 0,95.
8.7.4. Протокол испытаний - по п. 1.7.4 с учетом требований п. 8.7.1.
9.1. Сущность метода заключается в определении температуры, соответствующей моменту сползания герметизирующего состава с вертикальной поверхности.
9.2. Отбор образцов
9.2.1. Образцы для испытания изготавливают из герметизирующих составов, отвечающих техни
