Настоящий стандарт распространяется на динасовые огнеупорные изделия для кладки верхнего строения и регенераторов стекловаренных печей.
Коды ОКП приведены в приложении 2.
1.1. Изделия в зависимости от химического состава подразделяются на марки, указанные в табл. 1.
Таблица 1
Характеристика
Применение
ДСУ
Изделия динасовые с массовой долей SiO2 не менее 96 %
Для кладки наиболее ответственных участков верхнего строения стекловаренных печей в зонах варки и максимальных температур до 1580 °С
ДСО
Изделия динасовые с массовой долей SiO2 не менее 95 %
Для кладки наиболее ответственных участков верхнего строения высокотемпературных стекловаренных печей до 1580 °С
ДСО1
Изделия динасовые с массовой долей SiО2 не менее 95 %
Для кладки наиболее ответственных участков верхнего строения стекловаренных печей с максимальной рабочей температурой до 1530 °С
ДС
Изделия динасовые с массовой долей SiO2 не менее 94 %
Для кладки менее ответственных участков высокотемпературных стекловаренных печей и кладки печей с максимальной рабочей температурой до 1530 °С
ДС1
Изделия динасовые с массовой долей SiO2 не менее 93 %
Д1
Изделия динасовые с массовой долей SiO2 не менее 95 %
Для кладки сводов стекловаренных печей
(Измененная редакция, Изм. № 2, 3, 5, 6).
2.1. Форма и размеры изделий марок ДСУ, ДСО, ДСО1, ДС и ДС1 должны соответствовать указанным на черт. 1 - 9 и в табл. 2 - 10, марки Д1 - требованию потребителя.
Допускается изготовление изделий других форм и размеров по согласованию изготовителя и потребителя.
Брус прямой
Черт. 1
Таблица 2
а
б
в
Применение
мм
1
250
500
120
Для кладки стен и защиты пят
2
250
600
100
Для подпятника влета горелок и защиты пят
3
250
600
150
Для подпятника влета горелок
4
300
250
100
Для кладки сводов толщиной 300 мм в сочетании с изделием № 14
5
300
380
100
Для кладки сводов толщиной 300 мм в сочетании с изделиями № 17 и 18
6
300
500
100
Для кладки сводов толщиной 300 мм в сочетании с изделиями № 19 и 20
7
400
250
100
Для кладки сводов толщиной 400 мм в сочетании с изделиями № 21 и 22
8
400
380
100
Для кладки сводов толщиной 400 мм в сочетании с изделиями № 23 и 24
9
500
250
100
Для кладки сводов толщиной 500 мм в сочетании с изделиями № 25 и 26
10
500
380
100
Для кладки сводов толщиной 500 мм в сочетании с изделиями № 27 и 28

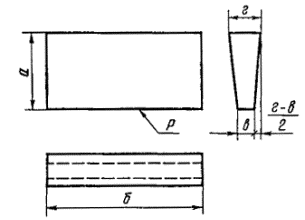

Брус клиновый двусторонний
Черт. 2
Таблица 3
а
б
в
г
Применение
мм
11
250
600
100
120
Для кладки сводов, горелок, влетов и арок стены
12
300
250
50
100
Для кладки сводов регенераторов вперевязку с изделием № 15
13
300
250
75
100
Для кладки сводов регенераторов вперевязку с изделием № 16
14
300
250
100
108
Для кладки сводов толщиной 300 мм в сочетании с изделием № 4
15
300
380
50
100
Для кладки сводов регенераторов толщиной 300 мм вперевязку с изделием № 12
16
300
380
75
100
Для кладки сводов регенераторов вперевязку с изделием № 13
17
300
380
100
108
Для кладки сводов толщиной 300 мм в сочетании с изделием № 5
18
300
380
100
115
То же
19
300
500
100
108
Для кладки сводов толщиной 300 мм в сочетании с изделием № 6
20
300
500
100
115
То же
21
400
250
100
111
Для кладки сводов толщиной 400 мм в сочетании с изделием № 7
22
400
250
100
120
То же
23
400
380
100
111
Для кладки сводов толщиной 400 мм в сочетании с изделием № 8
24
400
380
100
120
Для кладки сводов толщиной 400 мм в сочетании с изделием № 8
25
500
250
100
113
Для кладки сводов толщиной 500 мм в сочетании с изделием № 9
26
500
