ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ
И ВЫСОКООГНЕУПОРНЫЕ
ДЛЯ КЛАДКИ ВОЗДУХОНАГРЕВАТЕЛЕЙ
И ВОЗДУХОПРОВОДОВ ГОРЯЧЕГО
ДУТЬЯ ДОМЕННЫХ ПЕЧЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 20901-75
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ И ВЫСОКООГНЕУПОРНЫЕ Технические условия Refractory and high-refractory products for
laying |
ГОСТ
20901-75
Дата введения 01.01.77
Настоящий стандарт распространяется на огнеупорные динасовые, шамотные и высокоогнеупорные муллитокремнеземистые, муллитокорундовые изделия, предназначенные для кладки воздухонагревателей, воздухопроводов горячего дутья, штуцеров и фурменных приборов доменных печей.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 1, 2, 4, 5).
1.1. Огнеупорные изделия в зависимости от химического состава подразделяются на типы и марки, указанные в табл. 1.
Таблица 1
Марка
Характеристика изделия
Применение
Динасовые
ДВ
Динасовые с массовой долей SiO2 не менее 93 %
В интервале температур 1100-1550 °С: при 1100 °С и нагрузке не более 2 Н/мм2; при 1500 °С и нагрузке не более 0,5 Н/мм2; при 1550 °С и нагрузке до 0,2 Н/мм2 в кладке насадки, стен, купола, верха камеры горения, штуцеров и воздухопроводов горячего дутья
Алюмосиликатные
МКВ-72
Муллитокорундовые с массовой долей Al2O3 не менее 72 %
В интервале температур 1100-1450 °С: при 1100-1200 °С и нагрузке не более 0,6 Н/мм2 в кладке насадки; при 1450 °С и нагрузке не более 0,3 Н/мм2 в кладке стен, купола, камеры горения и тракта горячего дутья
То же
В интервале температур 1100-1200 °С и нагрузке не более 0,7 Н/мм2 в кладке насадки
МКРВ-50
Муллитокремнеземистые с массовой долей Al2O3 не менее 50 %
В интервале, температур 1200-1350 °C: при 1200 °С и нагрузке не более 0,5 Н/мм2; при 1350 °С и нагрузке не более 0,1 Н/мм2 в кладке насадки, камеры горения; при 1350 °С и нагрузке не более 0,2 Н/мм2 в кладке стен, штуцеров и воздухопроводов горячего дутья
ШВ-42
Шамотные с массовой долей Al2O3 не менее 42 %
В интервале температур 900-1300 °С: при 900 °С и нагрузке не более 1,5 Н/мм2; при 1200 °С и нагрузке не более 0,5 Н/мм2 в кладке, насадки; при 1300 °С и нагрузке не более 0,2 Н/мм2 в кладке стен, штуцеров и воздухопроводов горячего дутья
ШВ-37
Шамотные с массовой долей Al2O3 не менее 37 %
В интервале температур 700-900 °С: при 700 °С и нагрузке не более 3 Н/мм2; при 900 °С и нагрузке не более 1 Н/мм2 в кладке насадки и стен, штуцеров и воздухопроводов горячего дутья
ШВ-1-37
То же
В интервале температур 700-900 °С: при 700 °С и нагрузке не более 2,5 Н/мм2; при 900 °С и нагрузке не более 0,8 Н/мм2 в кладке насадки, стен, штуцеров и воздухопроводов
ШВ-29
Шамотные с массовой долей Al2O3 не менее 29 %
При температуре не выше 700 °С и нагрузке не более 2,5 Н/мм2 в кладке насадки
ШВ-28
Шамотные с массовой долей Al2O3 не менее 28 %
При температуре не выше 700 °С и нагрузке не более 2 Н/мм2 в кладке насадки и стен
Примечание. Величина нагрузки определяется массой вышележащего кирпича.
(Измененная редакция, Изм. № 2, 3, 4, 5).
2.1. Форма и размеры изделий должны соответствовать указанным на черт. 1-14 и в табл. 2-12.
Изделия для воздухонагревателей
Кирпич стеновой прямой
Черт. 1
Таблица 2
а
б
в
мм
1
230
150
75
2
345
150
75
3
450
150
75
4
230
150
100
5
345
150
100
6
450
150
100
Кирпич стеновой клиновой симметричный
Черт. 2
Таблица 3
а
б
б1
в
Номер изделия
а
б
б1
в
мм
мм
7
230
150
135
75
12
230
150
135
100
8
230
150
120
75
13
230
150
125
100
9
345
150
125
75
14
345
150
120
100
10
345
150
110
75
15
345
150
110
100
11
450
150
115
75
16
450
150
115
100
Примечание к табл. 2 и 3. Допускается изготовлять алюмосиликатные изделия толщиной 100 мм по согласованию потребителя с предприятием-изготовителем.

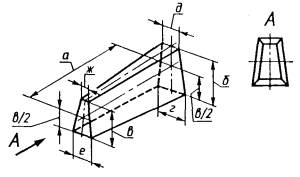

Кирпич купольный
Черт. 3
Таблица 4
а
б
в
г
д
е
ж
Номер изделия
а
б
в
г
д
е
ж
мм
мм
17
450
150
117
84
84
65
65
39
450
150
136
84
64
76
58
18
450
150
117
84
74
65
57
40
450
150
140
84
84
76
76
19
450
150
117
84
64
65
49
41
450
150
140
84
84
79
79
20
450
