ГОСТ 21719-80. Грунты. Методы полевых испытаний на срез в скважинах и в массиве.

Термины и обозначения

Определение

Сопротивление грунта срезу ( )

Показатель сопротивления смещению грунта по периметру лопастей под действием на них давления, при котором происходит срез (разрушение) грунта

Массив грунта

Определенный объем грунта природного состояния, предназначенный для испытания на срез без бурения скважин и проходки горных выработок

Нормальное давление на грунт ()

Давление на грунт, приложенное перпендикулярно плоскости среза

Угол внутреннего трения грунта ()

Показатель трения в грунте, соответствующий углу наклона прямолинейного графика зависимости сопротивления грунта срезу (ордината) от нормального давления (абсцисса) к оси абсцисс

Сцепление грунта удельное ( )

Показатель сцепления в грунте, численно равный начальной положительной ординате прямолинейного графика зависимости сопротивления грунта срезу (ордината) от нормального давления (абсцисса)

Показатель структурной прочности грунта при срезе ()

Показатель характера структурных связей в грунте, численно равный отношению величин максимального и установившегося сопротивления грунта срезу

Рабочий наконечник

Наконечник, создающий нормальное давление на грунт при его испытании на срез в стенках скважин, а также обеспечивающий срез грунта при его испытании в скважинах и в массиве

Крыльчатка

Рабочий наконечник, состоящий из четырех тонких прямоугольных продольных лопастей, крестообразно укрепленных на нижнем конце центрально расположенного несущего стержня

Постоянная крыльчатки, ()

Статический момент , см, цилиндрической поверхности среза относительно оси вращения, вычисляемый по формуле

, (1)

где - диаметр крыльчатки, см;

- высота крыльчатки, см

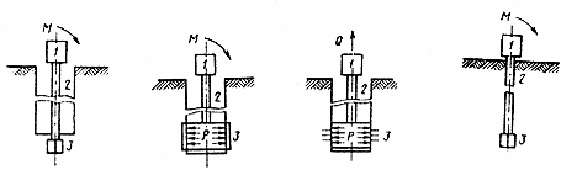

Метод вращательного среза

Испытание на срез грунта, проводимое в условиях практического отсутствия дренирования путем приложения горизонтальной срезающей (касательной) нагрузки и смещения грунта по цилиндрической поверхности, образуемой вращением крыльчатки ниже забоя скважины или в массиве

Метод кольцевого среза

Испытание на срез грунта, предварительно уплотненного или неуплотненного нормальным давлением, проводимое путем приложения горизонтальной срезающей (касательной) нагрузки и смещения грунта по цилиндрической поверхности, образуемой в скважине вращением рабочего наконечника с продольными лопастями

Метод поступательного среза

Испытание на срез грунта, предварительно уплотненного или неуплотненного нормальным давлением, проводимое путем приложения вертикальной срезающей (касательной) нагрузки и смещения грунта по боковой поверхности, образуемой в скважине вертикальным перемещением рабочего наконечника с поперечными лопастями

Консолидированный режим испытания грунта на срез

Режим испытания на срез грунта, предварительно уплотненного нормальным давлением, проводимого в условиях дренирования путем повышения срезающей (касательной) нагрузки с такой скоростью, при которой обеспечивается практически полная консолидация грунта

Неконсолидированный режим испытания грунта на срез

Режим испытания на срез грунта (без предварительного уплотнения), проводимого в условиях практического отсутствия дренирования путем приложения нормальной и срезающей (касательной) нагрузок с такой скоростью, при которой обеспечивается практическая неизменность начального состояния грунта
