ГОСТ 18051-83* Тара деревянная для теплоизоляционных материалов и изделий. Технические условия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТАРА ДЕРЕВЯННАЯ ДЛЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 18051-83

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Государственным комитетом СССР по материально-техническому снабжению

ИСПОЛНИТЕЛИ

А.Н. Павлов, В.В. Антонов, В.А. Семенюк

ВНЕСЕН Государственным комитетом СССР по материально-техническому снабжению

Зам. председателя В.Н. Ксинтарис

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.01.83 № 235

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТАРА ДЕРЕВЯННАЯ ДЛЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ

Технические условия

Wooden packade for heatimsulating materials and products. Technikal requirements

ГОСТ
18051-83

Взамен

ГОСТ 18051-76

Постановлением Государственного комитета СССР по стандартам от 19 января 1983г. № 235 срок действия установлен с 01.01.84

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на деревянные ящики, обрешетки, щиты и планки, предназначенные для упаковывания, транспортирования и хранения теплоизоляционных материалов и изделий, поставляемых для нужд народного хозяйства и для экспорта

Ящики и обрешетки должны удовлетворять требованиям ГОСТ 5959-80, ГОСТ 2991-85 ГОСТ 10198-91 ГОСТ 12082-82, ГОСТ 15846-79 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Тара должна изготовляться следующих видов и типов:

ящики типов III и VI по ГОСТ 5959-80;

» » II-1, III-2, V-1, VI-1, VI-2, по ГОСТ 2991-76; типа I-2-по ГОСТ 10198-91;

обрешетки типа III по ГОСТ 12082-82;

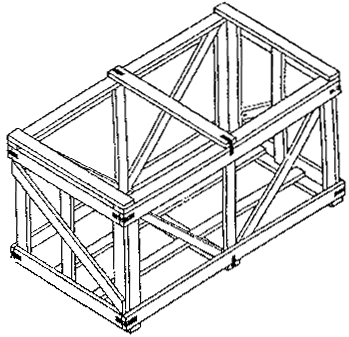

обрешетки (черт. 1-5)

ящики (черт. 7-11);

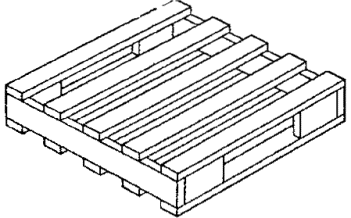

щиты неразборные (черт. 12-14), в том числе многооборотные (черт. 13);

планки длиной 1000, 1100 и 1500 мм, сечением 19Х40 25Х50 мм.

(Изм редакция изм № 1, 2, 3, 4)

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Черт. 5

(Чертеж 6 исключен. Искл. № 4)

Черт. 7

Черт. 8

Черт. 9

Черт. 10

Черт. 11

Черт. 12

Черт. 13

Черт. 14

1.2. В обрешетке № 1 допускается поперечное расположение досок дна и установление на торцовой стенке вместо раскоса вертикальной планки.

Допускается щиты (черт. 12), предназначенные для теплоизоляционных плит из минеральной ваты на синтетическом и битумном связующем марок 75, 125, 150, 175, 200 и 250 при максимальной массе их в пакете до 40 кг, изготовлять без средней продольной планки.

(Нов. ред. Изм № 3)

1.3. Внутренние размеры ящиков и обрешеток должны соответствовать указанным в табл. 1.

Таблица 1

Номер ящика, обрешетки	Тип, номер чертежа	Внутренние размеры, мм			Масса груза, кг, не более	Вместимость, дм³
Номер ящика, обрешетки	Тип, номер чертежа	длина	ширила	высота	Масса груза, кг, не более	Вместимость, дм³
1	3	520	460	360	50	86,1
2	3	520	520	520	50	140,6
3	3	600	600	1020	50	367,2
4	3	680	450	1020	50	312,1
5	3	750	500	1020	50	382,5
6	VI по ГОСТ 5959-80	750	650	450	55	219,4
7	5	770	680	350	50	183,3
8	V-1 по ГОСТ 2991-85	780	600	545	100	255,1
9	3	830	550	1020	50	465,6
10	III по ГОСТ 12082-82	830	820	820	35	558,1
11	VI по ГОСТ 5959-80	900	550	600	55	297,0
12-1	III по ГОСТ 12082-82	1020	520	520	95	275,8
12-2	3	1020	520	520	50	275,8
12-3	4	1020	520	520	50	275,8
12-4	5	1020	520	520	50	275,8
13-1	1	1030	1030	70	80	74,3
13-2	7	1030	1030	70	80	74,3
14	8	1030	1030	450	500	477,4
15	V-1 по ГОСТ 2991-85	1030	1030	510	110	541,1
16-1	II-1 по ГОСТ 2991-85	1040	470	470	65	229,7
16-2	III по ГОСТ 12082-82	1040	470	470	65	229,7
17	3	1040	1020	520	200	551,6
18	2	1050	520	250	50	136,5
19	VI-1 по -ГОСТ 2991-85	1050	530	760	150	422,9
20	V-1 по ГОСТ 2991-85	1050	540	540	110	306,2
21	III по ГОСТ 5959-80	1050	650	450	35	307,1
22	VI по ГОСТ 5959-80	1050	950	600	55	598,5
23-1	III-2 по ГОСТ 2991-85	1070	1030	530	200	584,1
23-2	III-2 по ГОСТ 2991-85	1070	1030	530	200	584,1
24	III по ГОСТ 5959-80	1100	650	600	35	429,0
25	III по ГОСТ 5959-80	1100	700	700	35	539,0
26-1	III-2 по ГОСТ 2991-85	1100	1050	720	500	831,6
26-2	VI-2 по ГОСТ 2991-85	1100	1050	720	500	831,6
27	5	1130	680	350	50	268,9
28-1	III-2 по ГОСТ 2991-85	1130	850	520	200	499,5
28-2	VI-2 по ГОСТ 2991-85	1130	850	520	200	499,5
29-1	III-2 по ГОСТ 2991-85	1130	850	1030	500	989,3
29-2	VI-2 по ГОСТ 2991-85	1130	850	1030	500	989,3
30	III по ГОСТ 5959-80	1250	650	450	35	365,6
31	10	1196	800	1012	200	968,3
32	VI-1 по ГОСТ 2991-85	1300	1100	1125	200	1608,7
33	4	1350	1100	550	35
