ГОСТ 14114-85
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТРОЙСТВА СТРОПОВЫЕ ДЛЯ СОСУДОВ И АППАРАТОВ
ШТУЦЕРА МОНТАЖНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Устройства строповые для сосудов и аппаратов ШТУЦЕРА МОНТАЖНЫЕ Конструкция и размеры Vessels
attaching rigs. |
ГОСТ
|
Дата введения 01.01.86
1. Настоящий стандарт распространяется на монтажные штуцера (далее - штуцера), применяемые при строповке канатами для подъема стальных цилиндрических сосудов и аппаратов нефтеперерабатывающей, нефтехимической, химической и других отраслей промышленности, с усилием на один штуцер от 320 до 2500 кН (от 32 до 250 тс).
2. Штуцера должны изготовляться трех исполнений согласно табл. 1.
Таблица 1
Усилие на один штуцер
Область применения штуцеров для сосудов и аппаратов диаметром D, мм
кН
тс
1
От 320 до 630
От 32 до 63
От 800 до 3600
2
Св. 630 » 1000
Св. 63 » 100
» 1600 » 6400
3
» 1000 » 2500
» 100 » 250
» 2200 » 8000
3. Конструкция и размеры штуцеров должны соответствовать указанным на черт. 1 и в табл. 2.

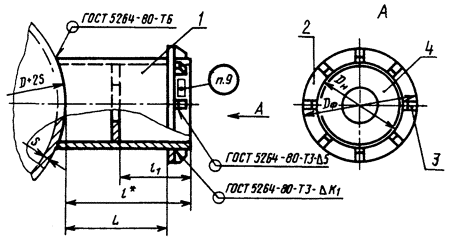

Исполнение 1
___________
* Размер для справок.
Исполнение 2
