ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАСОСЫ ПИТАТЕЛЬНЫЕ
ЭНЕРГЕТИЧЕСКИХ БЛОКОВ АЭС
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 24464-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством химического и нефтяного машиностроения
ИСПОЛНИТЕЛИ
А. Я. Ильченко (руководитель темы), Б. И. Остапенко, В. П. Недоспасов, В. Л. Лысенко, М. Н. Иванов
ВНЕСЕН Министерством химического и нефтяного машиностроения
Член Коллегии А. М. Васильев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19 декабря 1980 г. № 5893
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НАСОСЫ
ПИТАТЕЛЬНЫЕ Общие технические условия Feed
pumps for nuclear power plant. |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 19 декабря 1980 г. № 5893 срок действия установлен
с 01.01.1982 г.
до 01.01.1987 г.
Настоящий стандарт распространяется на основные, аварийные и предвключенные центробежные питательные насосы с приводом от электродвигателя (ПЭА) и с приводом от паровой турбины (ПТА), предназначенные для подачи питательной воды в энергетических блоках атомных электростанций (АЭС), а также атомных теплоэлектроцентралей (АТЭЦ).
(Измененная редакция, Изм. № 2).
Питательная вода должна иметь водородный показатель рН 6,8 - 9,2, радиоактивность не более 3,7·106 Бк·м-3 и не должна содержать твердых частиц размером более 0,1 мм и концентрацией более 5 мг/л.
1.1. Основные параметры насосов для номинального режима должны соответствовать указанным в табл. 1.
Рекомендуемые рабочие части характеристик насосов должны соответствовать указанным на чертеже 1.
(Измененная редакция, Изм. № 2).
Таблица 1
Подача Q
Напор Н, м (пред. откл. ± 3 %)
Давление насоса
Допускаемый кавитационный запас, м
Давление на входе в насос, не более
Мощность, кВт
КПД, %, не менее
Частота вращения (синхронная)
Температура питательной воды на входе в насос, не более
Габаритные размеры, мм, не более
Масса, кг, не более
м3/с
м3/ч
МПа
кгс/см2
МПа
кгс/см2
с-1
об/мин
К
°С
Ширина
Длина
Высота
Основные питательные насосы
ПЭА 850-65
0,236
850
714
6,34
64,6
9,0
0,88
9
1870
80
50
3000
438
165
1680
2470
1410
5350
ПЭА 1650-75
0,458
1650
830
7,33
74,7
15,0
4100
82
443
170
1760
2780
1980
10230
ПЭА 1650-80
910
7,85
80,0
1,47
15
4340
83
463
190
1850
3000
2000
11600
ПТА 3750-75
1,042
3750
810
7,19
73,3
135,0
2,65
27
9130
82
58,3
3500
438
165
2160
3460
2165
20200
ПТА 3600-65
1,000
3600
750
6,46
65,9
135
3,92
40
7890
82
91,7
5500
463
190
2140
2310
2025
15000
ПТА 2800-65
0,778
2800
95
6140
Аварийные питательные насосы
ПЭА 65-50
0,018
65
580
5,14
52,4
6,0
2,35
24
144
65
50
3000
438
165
980
1860
1010
1560
ПЭА 150-85
0,042
150
910
8,07
82,3
7,5
0,98
10
490
69
1120
2110
1212
3500
ПЭА 250-75
0,069
250
830
7,33
74,7
9,0
0,88
9
680
75
443
170
1140
1960
1180
2815
ПЭА 250-80
880
7,58
77,3
1,47
15
725
73
463
190
1300
2320
1340
4650
Предвключенные питательные насосы
ПТА 3800-20
1,056
3800
215
1,90
19,4
17,0
0,98
10
2450
82
30
1800
438
165
1875
2380
1880
7150
ПТА 3600-16
1,000
3600
180
1,55
15,8
15
1,47
15,0
1890
82
31,7
1900
463
190
1780
2325
1895
6000
0,778
2800
200
1,72
17,5
1630
(Измененная редакция, Изм. № 2).
Примечания:
1. Исключен, Изм. № 2..
2. В условном обозначения насосов значения давления в кгс/см2 округлены.

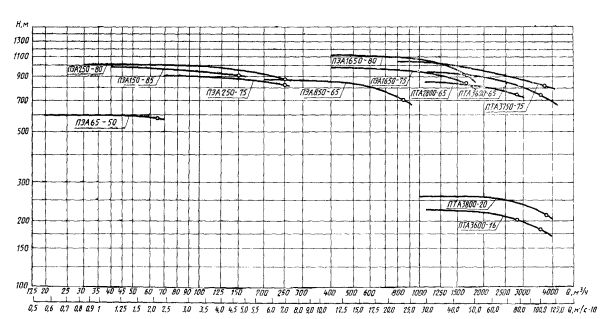

Рабочие части характеристик Q - H
Черт. 1.
1.2. Насосы должны иметь постоянно падающую напорную характеристику в интервале подач от 25 до 110 % номинально
