ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОСУДЫ И АППАРАТЫ
АППАРАТЫ
ВОЗДУШНОГО ОХЛАЖДЕНИЯ
НОРМЫ И МЕТОДЫ РАСЧЕТА НА ПРОЧНОСТЬ
ГОСТ 25822-83
(СТ СЭВ 3649-82)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством химического и нефтяного машиностроения
ИСПОЛНИТЕЛИ
С.И. Зусмановская, канд. техн. наук (руководитель темы); Б.С. Вольфсон
ВНЕСЕН Министерством химического и нефтяного машиностроения
Член Коллегии А.М. Васильев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10 июня 1983 г. № 2516
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Сосуды и аппараты АППАРАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ Нормы и методы расчета на прочность Vessels and apparatuses. Air cooled heat exchangers. Norms and methods of strength calculation |
ГОСТ (СТ СЭВ 3649-82) |
Постановлением Государственного комитета СССР по стандартам от 10 июня 1983 г. № 2516 срок введения установлен
с 01.01.84
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на аппараты воздушного охлаждения с камерами разъемной конструкции с плоской прокладкой и камерами неразъемной конструкции, работающими под внутренним давлением.
Стандарт действителен при соблюдении требований ГОСТ 14249-80 и ГОСТ 24306-80.
Стандарт полностью соответствует СТ СЭВ 3649-82.
Условные обозначения величин - по справочному приложению 1.
1.1. Расчетные формулы применяют при условии, что расчетная температура не превышает значений, при которых возникает ползучесть материалов, т.е. при таких температурах, когда допускаемое напряжение по ГОСТ 14249-80 определяется только по пределу текучести или временному сопротивлению (пределу прочности).
1.2. Расчетные формулы применяют при условии, что разность температур между смежными потоками в многоходовых секциях не превышает 100 К.
1.3. Расчетные формулы применяют при выполнении следующих соотношений
1.4. Расчетные формулы применяют, если обеспечено свободное перемещение пучка в результате температурных удлинений.
1.5. Допускается использовать расчетные формулы для аналогичных схем камер аппаратов воздушного охлаждения, не приведенных на черт. 1 - 10.

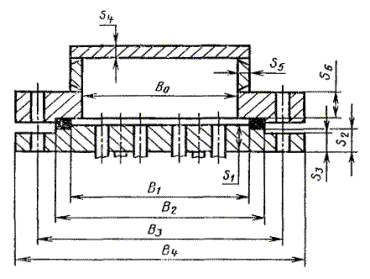

Черт. 1.
Камера разъемной конструкции со сварной крышкой

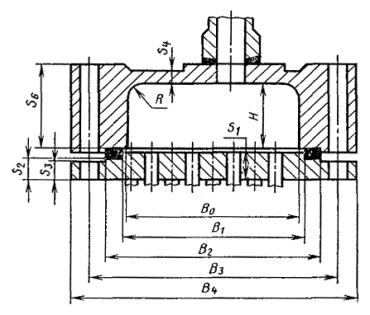

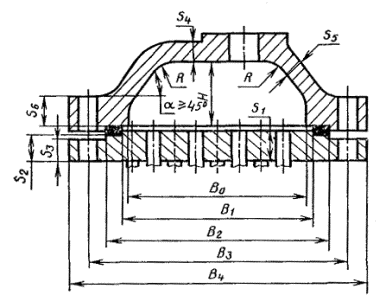

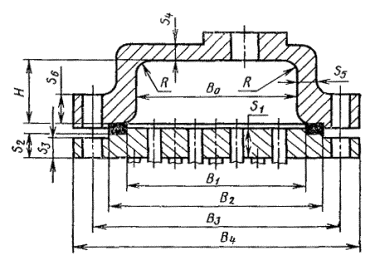

Черт. 2.
Камеры разъемной конструкции с литыми или штампованными крышками
Черт. 3
Черт. 4
Черт. 5.
Камера разъемной конструкции со сварной полуцилиндрической крышкой
Черт. 6.
Камера неразъемной конструкции с полуцилиндрической задней стенкой
КАМЕРЫ НЕРАЗЪЕМНОЙ КОНСТРУКЦИИ

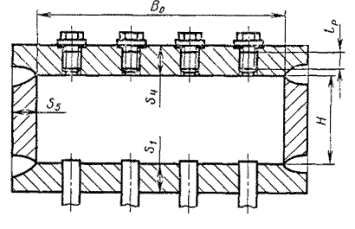

Черт. 7.
Сварная камера без перегородок

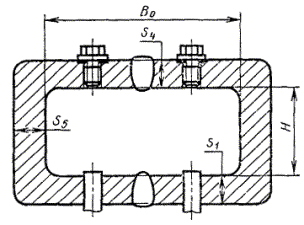

Черт. 8.
Штампо-сварная камера без перегородок

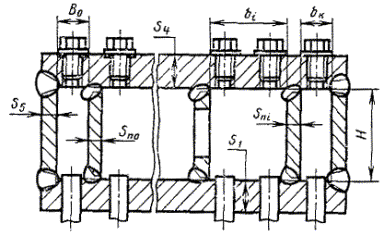

Черт. 9.
Сварная камера с перегородками
Черт. 10.
Штампо-сварная камера с перегородками
2.1. Геометрические характеристики решетки
2.1.1. Расчетная ширина перфорированной зоны решетки
(1)
где t2 по черт. 11 и 12.
2.1.2. Относительная ширина беструбного края
(2)
Схемы размещения отверстий
Черт. 11
Черт. 12
Примечание. Черт. 1 - 12 не определяют конструкцию.
2.1.3. Вспомогательные коэффициенты
(3)
(4)
где t1 - см. черт. 11, 12.
2.2. Коэффициент ослабления решетки и задней стенки
(5)
где dЕ равно
d0-2sT - для решеток с трубами, закрепленными на всю толщину решетки;
d0-sT - для решеток с трубами, закрепленными в части толщины решетки;
d0 - для стальных решеток с трубами из цветных металлов;
dpR - для перфорированной задней стенки.
2.3. Допускаемая нагрузка на единицу площади сечения трубного пучка
2.3.1. Допускаемая нагрузка из условия прочности труб
(6)

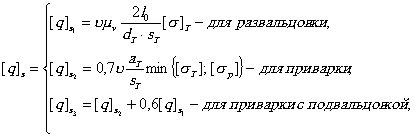

2.3.2. Допускаемая нагрузка из условия прочности крепления трубы в решетке
(7)
где
2.4. Коэффициент уменьшения допускаемых напряжений при продольном изгибе
(8)
2.5. Расчетная ширина плоской прокладки
(9)
2.6. Плечи изгибающих моментов в камерах по черт. 1 - 5
(10)
(11)
3.1. Определение расчетного болтов
