ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОКЛАДКИ ИЗ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
Конструкция и размеры.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ГОСТ 28759.6-90
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПРОКЛАДКИ ИЗ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ Конструкция и размеры Технические требования Non-metal gaskets. |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на прокладки из неметаллических материалов к фланцам сосудов и аппаратов по ГОСТ 28759.2 и ГОСТ 28759.3.
Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D», D1, D2, пп. 2.1, 2.4, 2.5 и 2.7 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
1.1. Стандарт устанавливает конструкцию прокладок двух исполнений:
1 - для фланцев по ГОСТ 28759.2 исполнений 2-5, 8-10, 12-15;
по ГОСТ 28759.3 исполнений 1-12;
2 - для фланцев по ГОСТ 28759.2 исполнений 1, 6, 11.

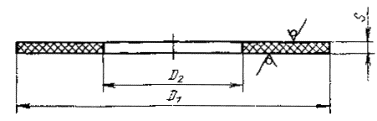

1.2. Конструкция и размеры прокладок должны соответствовать чертежу и таблице.
Толщина прокладок S принимается:
для прокладок из резины - 3 мм;
для прокладок из паронита и картона
для D<1400 мм – 2 мм
для D³1400 мм - 3 мм;
для прокладок из фторопласта - 4 и фторопластовой ленты - до 3 мм.
|
Внутренний диаметр аппарата D |
D1 |
D2 |
Давление условное, МПа |
Масса, кг |
||
|
Исполнения |
Исполнения |
|||||
|
1 |
2 |
1 |
2 |
|||
|
400 |
443 |
418 |
413 |
0,3 |
0,068 |
0,081 |
|
0,6 |
||||||
|
457 |
432 |
427 |
1,0 |
0,070 |
0,083 |
|
|
1,6 |
||||||
|
- |
2,5 |
- |
||||
|
428 |
- |
4,0 |
0,081 |
- |
||
|
- |
6,3 |
|||||
|
(450) |
493 |
468 |
463 |
0,3 |
0,075 |
0,090 |
|
0,6 |
||||||
|
513 |
488 |
483 |
1,0 |
0,079 |
0,094 |
|
|
1,6 |
||||||
|
2,5 |
||||||
|
507 |
478 |
- |
4,0 |
0,090 |
- |
|
|
6,3 |
||||||
|
500 |
543 |
518 |
513 |
0,3 |
0,083 |
0,100 |
|
0,6 |
||||||
|
563 |
538 |
533 |
1,0 |
0,086 |
0,103 |
|
|
1,6 |
||||||
|
- |
2,5 |
- |
||||
|
557 |
528 |
- |
4,0 |
0,099 |
- |
|
|
6,3 |
||||||
|
550 |
593 |
568 |
563 |
0,3 |
0,091 |
0,109 |
|
0,6 |
||||||
|
613 |
588 |
583 |
1,0 |
0,094 |
0,113 |
|
|
1,6 |
||||||
|
600 |
643 |
617 |
613 |
0,3 |
0,103 |
0,118 |
|
0,6 |
||||||
|
663 |
637 |
633 |
1,0 |
0,106 |
0,122 |
|
|
1,6 |
||||||
|
- |
2,5 |
- |
||||
|
657 |
637 |
- |
4,0 |
0,121 |
- |
|
|
669 |
639 |
6,3 |
0,123 |
|||
|
650 |
693 |
667 |
< | |||
