ГОСТ 30732-2001
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ И ФАСОННЫЕ ИЗДЕЛИЯ
СТАЛЬНЫЕ
С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ
ИЗ ПЕНОПОЛИУРЕТАНА
В ПОЛИЭТИЛЕНОВОЙ ОБОЛОЧКЕ
Технические условия
МЕЖГОСУДАРСТВЕННАЯ
НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ
(МНТКС)
Предисловие
1 РАЗРАБОТАН Ассоциацией производителей и потребителей трубопроводов с индустриальной полимерной изоляцией, Государственным унитарным предприятием «Научно-исследовательский институт Московского строительства» (ГУП «НИИМосстрой»), Федеральным государственным унитарным предприятием - Центром методологии нормирования и стандартизации (ФГУП ЦНС) и группой специалистов
ВНЕСЕН Госстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 30 мая 2001 г.
За принятие проголосовали
|
Наименование государства |
Наименование органа государственного управления строительством |
|
Азербайджанская Республика |
Госстрой Азербайджанской Республики |
|
Республика Казахстан |
Казстройкомитет Республики Казахстан |
|
Кыргызская Республика |
Государственный Комитет по архитектуре и строительству при Правительстве Кыргызской Республики |
|
Республика Молдова |
Министерство окружающей среды и благоустройства территорий Республики Молдова |
|
Российская Федерация |
Госстрой России |
3 ВВЕДЕН ВПЕРВЫЕ
4 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 2001 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 12.03.2001 г. № 19
СОДЕРЖАНИЕ
Стандарт на трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке составлен с учетом следующих европейских стандартов, разработанных Европейским Комитетом по Стандартизации (CEN):
EN 253-1994 Трубопроводы сварные, предварительно изолированные для подземных систем горячего водоснабжения. - Система трубопроводов, состоящая из стального магистрального трубопровода с полиуретановой теплоизоляцией и наружной оболочкой из полиэтилена.
EN 448-1994 Трубопроводы сварные, предварительно изолированные для подземных систем горячего водоснабжения. - Сборная арматура из стальных разводящих труб с полиуретановой теплоизоляцией и наружной оболочкой из полиэтилена.
В настоящем стандарте значения следующих показателей соответствуют указанным в европейских нормах: плотности, прочности при сжатии при 10 %-ной деформации, теплопроводности, водопоглощения, объемной доли закрытых пор. Кроме того, требования к пенополиуретану с точки зрения требований безопасности и охраны окружающей среды (класс опасности, категория взрывоопасности производства, группа горючести пенополиуретана, требования по утилизации отходов, образующихся при производстве труб, их вывозу и захоронению) также соответствуют требованиям европейских стандартов.
В разработке стандарта принимали участие: канд.техн.наук И.Л.Майзель (Ассоциация производителей и потребителей трубопроводов с индустриальной полимерной изоляцией), канд.техн.наук. А.В. Сладков, канд. техн. наук В.Г.Петров-Денисов (ГУП «НИИМосстрой»), канд. хим. наук И.В.Газуко, канд. техн. наук В.Б Ковалевский (ВНИИСТ), канд. техн. наук Я.А.Ковылянский, канд. техн. наук Г.Х. Умеркин (ОАО Объединение ВНИПИ «Энергопром»), Д. П. Смекалова, канд. техн. наук Ю.Л. Есипов (ОАО «Полимерсинтез»), канд. хим. наук М.Я. Царфин, Г.Г. Васъков (ООО НПП «Изолан»), Ю.У. Юнусов (Мосинжпроект), В.Г. Кухтин, Ф.Х. Кужбаев, Г.В. Булыгин (ЗАО «МосФлоулайн»), канд. экон. наук B.C. Ромейко, канд. техн. наук А. Ф. Аникин, канд. техн. наук А.Я. Добромыслов (ОАО НПО «Стройполимер»), Л.Е. Любецкий (АОЗТ «Ленгазтеплострой»), Ш.Н. Абайбуров (АОЗТ «Корпорация ТВЭЛ»), А.В. Новиков (Тепловые сети Мосэнерго), Ю.И. Максимов (ООО «Полимерстрой»), Н.Н. Арефьев (ЗТГНТ «Александра»), В.А. Глухарев (Госстрой России), Л.С. Васильева (ФГУП ЦНС).
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ И ФАСОННЫЕ ИЗДЕЛИЯ СТАЛЬНЫЕ
С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ ИЗ ПЕНОПОЛИУРЕТАНА
В ПОЛИЭТИЛЕНОВОЙ ОБОЛОЧКЕ
Технические условия
STEEL SHAPED PIPES AND
PRODUCTS
WITH FOAMED POLYURETHANE THERMAL INSULATION
IN POLYETHYLENE JACKET
Technical specifications
Дата введения 2001-07-01
Настоящий стандарт распространяется на стальные трубы и фасонные изделия с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке (далее - изолированные трубы и изделия), предназначенные для подземной бесканальной прокладки тепловых сетей с расчетными параметрами теплоносителя: рабочим давлением до 1,6 МПа и температурой до 130 °С (допускается кратковременное повышение температуры до 150 °С).
Перечень нормативных документов, на которые даны ссылки в настоящем стандарте, приведен в приложении А.
В настоящем стандарте применяют следующие термины с соответствующими определениями.
Бесканальная прокладка - прокладка трубопровода непосредственно в грунте.
Фасонные детали и изделия - отводы, тройники, неподвижные опоры и другие элементы, предназначенные для соединения труб при строительстве трубопроводов тепловых сетей.
Прочность на сдвиг при осевой и тангенциальной нагрузках - способность изолированной трубы выдерживать нагрузку сдвига, действующую между тепловой изоляцией из пенополиуретана с полиэтиленовой оболочкой и стальной трубой в осевом и тангенциальном направлениях.
4.1 Трубы и фасонные изделия могут быть двух типов по толщине изоляции: тип 1 - стандартный, тип 2 - усиленный (приложение Б).
4.2 Размеры изолированных труб должны соответствовать значениям, указанным в таблице 1, конструкция - рисунку 1.

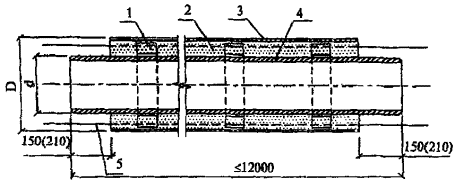

1 - центрирующая опора; 2 - изоляция из пенополиуретана; 3 - труба-оболочка из полиэтилена; 4 - стальная труба; 5 - проводники-индикаторы системы ОДК (показаны условно)
Рисунок 1
Таблица 1 В миллиметрах
Тип 1
Тип 2
Наружный диаметр изоляции по полиэтиленовой оболочке
Толщина слоя пенополиуретана S
Наружный диаметр изоляции по полиэтиленовой оболочке
Толщина слоя пенополиуретана S
номинальный D
предельное отклонение (+)
номинальный D
предельное отклонение (+)
57
125
3,7
31,5
140
4,1
38,5
76
140
4,1
29,0
160
4,7
39,0
89
160
4,7
32,5
180
5,4
42,5
108
180
5,4
33,0
200
5,9
43,0
133
225
6,6
42,5
250
7,4
54,5
159
250
7,4
41,5
280
8,3
55,5
219
315
9,8
42,0
355
10,4
62,0
273
400
11,7
57,0
450
13,2
81,5
325
450
13,2
55,5
500
14,6
79,5
426
560
16,3
58,2
630
16,3
92,5
530
710
20,4
78,9
-
-
-
630
800
23,4
72,5
-
-
-
720
900
26,3
76,0
-
-
-
820
1000
29,2
72,4
1100
32,1
122,5
920
1100
32,1
74,4
1200
35,1
120,5
1020
1200
35,1
70,4
-
-
-
Примечание - Предельное отклонение учитывает возможность увеличения наружного диаметра полиэтиленовой оболочки после заливки пенополиуретана до 2 % номинального диаметра
4.3 Размеры полиэтиленовых труб-оболочек и предельные отклонения от них должны соответствовать величинам, приведенным в таблице 2.
Таблица 2 В миллиметрах
Толщина стенки
номинальный
предельное отклонение(+)
номинальная
предельное отклонение(+)
125
1,2
2,5
0,5
140
1,3
3,0
0,5
160
1,5
3,0
0,5
180
1,7
3,0
0,5
200
1,8
3,2
0,5
225
2,1
3,5
0,6
250
2,3
3,9
0,7
280
2,6
4,4
0,7
315
2,9
4,9
0,7
355
3,2
5,6
0,8
400
3,6
6,3
0,8
450
4,1
7,0
0,9
500
4,5
7,8
1,0
560
5,0
8,8
1,1
630
5,7
9,8
1,2
710
6,4
11,1
1,3
800
7,2
12,5
2,5
900
8,1
14,0
2,9
1000
9,0
15,6
3,2
1100
9,9
17,6
3,5
1200
10,8
19,6
3,8
4.4 Тип, конструкция и размеры изолированных фасонных изделий, в том числе неподвижной опоры, указаны в приложении В.
Размеры фасонных изделий (кроме диаметров стальной трубы и полиэтиленовой трубы-оболочки) являются рекомендуемыми и определяются проектным решением.
Допускается изготавливать неподвижные опоры иной конструкции, отличной от приведенной на рисунке В.8 приложения В, в соответствии с нормативной документацией завода-изготовителя.
4.5 Расчетная масса одного метра длины изолированной трубы указана в приложении Г.
4.6 Условное обозначение изолированной трубы или фасонного изделия состоит из наименования изделия - «труба», «отвод» и т.д., сокращенного наименования материала трубы - Ст, наружного диаметра и толщины стенки трубы в миллиметрах, типа изоляции (1 или 2), сокращенного наименования материала изоляционной конструкции: пенополиуретан - ППУ, полиэтиленовая оболочка - ПЭ и номера настоящего стандарта. Примеры условных обозначений фасонных изделий приведены в приложении В.
Пример условного обозначения стальной трубы наружным диаметром 57 мм, толщиной стенки 3 мм с изоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке:
Труба Ст 57×3-1-ППУ-ПЭ ГОСТ 30732-2001
5.1 Характеристики
Стальные трубы и фасонные детали
5.1.1 На поверхности стальных труб и деталей не должно быть трещин, рванин, закатов. Допускаются некоторые следы от ударов, мелкие вмятины, риски, тонкий слой окалины и следы от зачистки дефектов, если они не вызывают уменьшения толщины стенки, выводя ее за пределы минусовых допусков, регламентируемых соответствующими стандартами.
5.1.2 Поверхность стальных труб и фасонных деталей должна быть высушена и очищена от масла, жира, ржавчины, окалины, пыли до степени очистки 3 в соответствии с ГОСТ 9.402.
5.1.3 Соединение труб и фасонных деталей должно производиться сваркой встык с полным проваром (проплавлением) в соответствии с требованиями СНиП 3.05.03 и ПБ 03-75.
5.1.4 Для поперечных стыковых сварных соединений длина свободного прямого участка в каждую сторону от оси шва должна быть не менее 130 мм с учетом свободных от изоляции концов фасонных изделий.
5.1.5 Толщину стенки трубы и фасонных деталей определяют расчетом.
Рекомендуемая толщина стенки трубы и фасонных деталей приведена в приложении В.
5.1.6 Для сварных стыковых соединений элементов трубопровода с различной толщиной стенок должен быть обеспечен плавный переход от большего к меньшему сечению путем соответствующей односторонней или двухсторонней механической обработки конца элемента с более толстой стенкой.
Угол наклона поверхностей перехода не должен превышать 15°.
Полиэтиленовые трубы-оболочки
5.1.7 Трубы-оболочки должны соответствовать характеристикам, указанным в таблице 3.
Таблица 3
Значение
Качество поверхности
Трубы-оболочки должны иметь гладкую наружную поверхность. Допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений. Внутренняя поверхность труб должна иметь шероховатость. На наружной, внутренней и торцевой поверхностях труб не допускаются пузыри, трещины, раковины, посторонние включения. Цвет труб - черный.
Относительное удлинение при разрыве, %, не менее
350
Изменение длины труб-оболочек после прогрева при 110 °С, %, не более
3
Стойкость при температуре 80 °С и постоянном внутреннем давлении, ч, не менее
1000
(при начальном напряжении в стенке трубы 3,2 МПа)
(Поправка от 9.07.2004 г.).
5.1.8 Концы труб-оболочек не должны иметь заусенцев.
5.1.9 Сварные швы труб-оболочек после заполнения пенополиуретаном должны быть герметичны.
Тепловая изоляция труб и фасонных изделий
5.1.10 Значения показателей тепловой изоляции труб и фасонных изделий должны соответствовать таблице 4.
Таблица 4
Значение
Плотность тепловой изоляции, кг/м3, не менее
60
Прочность при сжатии при 10 %-ной деформации в радиальном направлении, МПа, не менее
0,3
Объемная доля закрытых пор, %, не менее
88
Водопоглощение при кипячении в течение 90 мин, % по объему, не более
10
Прочность на сдвиг в осевом направлении, МПа, не менее, при температуре:
(23±2) °С
0,12
(140±2) °С*
0,08
