ГОСТ Р МЭК 60623-2008 Аккумуляторы и аккумуляторные батареи, содержащие щелочной и другие некислотные электролиты. Аккумуляторы никель-кадмиевые открытые призматические

АККУМУЛЯТОРЫ И АККУМУЛЯТОРНЫЕ БАТАРЕИ, СОДЕРЖАЩИЕ
ЩЕЛОЧНОЙ И ДРУГИЕ НЕКИСЛОТНЫЕ ЭЛЕКТРОЛИТЫ

Аккумуляторы никель-кадмиевые открытые призматические

IЕС 60623:2001
Secondary cells and batteries containing alkaline or other non-acid
electrolytes - Vented nickel-cadmium prismatic rechargeable single cells
(IDT)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией НТЦСЭ «ИСЭП» на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 44 «Аккумуляторы и батареи»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. № 603-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60623:2001 «Аккумуляторы и аккумуляторные батареи, содержащие щелочной и другие некислотные электролиты. Открытые никель-кадмиевые призматические аккумуляторы» (IEC 60623:2001 «Secondary cells and batteries containing alkaline or other non-acid electrolytes - Vented nickel-cadmium prismatic rechargeable single cells»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении А

5 ВЗАМЕН ГОСТ Р МЭК 60623-2002

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты».

Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

Введение

Изготовители и потребители щелочных аккумуляторов и батарей традиционно выражают токи заряда и разряда, используемые для этих аккумуляторов и батарей, как величины, кратные их емкости. Например, ток 20 А, используемый для заряда аккумулятора с гарантированной емкостью С = 100 А·ч, может быть выражен как С/5 А или 0,2С А. Этот метод обозначения токов применяется во всех стандартах на щелочные аккумуляторы и батареи.

Такой метод обозначения тока является некорректным с точки зрения размерности, так как кратность емкости А·ч выражается в А·ч, а не в А, как это требуется для единиц измерения тока.

Для исключения некорректности в размерностях, в настоящем стандарте используется метод обозначения токов по МЭК 61434 [1]. Данный метод устанавливает, что ток, рекомендованный для испытаний, I, А, выражают в соответствии с формулой

I_tА = С_n А·ч/1 ч,

где С_п - номинальная емкость, А·ч, установленная изготовителем;

п - основное (базовое) время, ч, для которого установлена номинальная емкость.

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения - 2009-07-01

1 Общие положения

1.1 Область применения

Настоящий стандарт устанавливает технические требования и методы испытаний, а также требования к маркировке, обозначению, размерам для открытых никель-кадмиевых призматических аккумуляторов.

Примечание - Термин «призматический» относится к аккумуляторам, имеющим прямоугольные стороны и основание.

В случае, если установленные в настоящем стандарте методы испытаний и требования противоречат требованиям, предъявляемым к аккумуляторам, используемым в специальных областях применения, - приоритетными являются требования настоящего стандарта.

1.2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты:

МЭК 60050-486-1991 Международный электротехнический словарь - Глава 486: Аккумуляторы и аккумуляторные батареи

МЭК 60051 (все части) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним

МЭК 60410-1973 Правила и планы выборочного контроля по качественным признакам

МЭК 60417-2002 Графические символы для использования на оборудовании

МЭК 60485-1974 Вольтметры цифровые электронные постоянного тока и электронные аналого-цифровые преобразователи постоянного тока

МЭК 61438-1996 Возможная опасность и наносимый вред здоровью при использовании щелочных аккумуляторов и батарей. Рекомендации для изготовителей оборудования и пользователей

1.3 Термины и определения

В настоящем стандарте применяют следующие термины по МЭК 60050-486:

1.3.1 открытый аккумулятор (vented cell): Аккумулятор, имеющий крышку с отверстием, через которое могут удаляться газообразные продукты.

Примечание - Отверстие может быть снабжено системой вентиляции.

1.3.2 номинальное напряжение (nominal voltage): Номинальное напряжение открытого никель-кадмиевого аккумулятора с газовой рекомбинацией, равное 1,2 В.

1.3.3 номинальная емкость (rated capacity): Количество электричества С₅, А·ч, указанное изготовителем, которое может отдать аккумулятор при разряде испытательным током 0,2 I_tА до конечного напряжения 1,0 В при температуре 20°С после заряда, хранения и разряда в условиях, установленных в разделе 4.

1.4 Допустимые погрешности измерений параметров

Общая погрешность контролируемых или измеряемых значений относительно заданных или фактических значений должна находиться в следующих пределах:

a) ±1% - для напряжения;

b) ±1% - для тока;

c) ±2°С - для температуры;

d) ±0,1% - для времени;

e) ±1% - для емкости.

Эти пределы отклонений включают в себя комбинированную погрешность измерительных приборов, погрешность используемых технологий измерения и все другие источники погрешностей, возникающие в процессе испытаний.

Выбор измерительных приборов - в соответствии со стандартами серии МЭК 60051 для аналоговых приборов и МЭК 60485 - для цифровых приборов. Сведения об использованных приборах следует указывать в каждом отчете с результатами испытаний.

2 Обозначение и маркировка

2.1 Обозначение аккумулятора

Открытые никель-кадмиевые призматические аккумуляторы должны обозначаться буквой К, обозначающей кадмий, а также следующими за ней буквами L, М, Н или X, обозначающими тип аккумуляторов в зависимости от их основного режима разряда постоянным током:

- длительный режим разряда (L);

- средний режим разряда (М);

- короткий режим разряда (Н);

- сверхкороткий режим разряда (X).

Примечание - Для указанных выше типов аккумуляторов рекомендованы следующие режимы разряда:

L - ток разряда не более 0,5 I_t А;

М - ток разряда не более 3,5 I_t A;

Н - ток разряда не более 7,0 I_t, А;

X - ток разряда 7 I_t А и более.

За группой из двух букв следует группа цифр, обозначающих номинальную емкость аккумулятора в ампер-часах, например:

КН 185

Для обозначения аккумуляторов в корпусе из полимерного материала после группы цифр, обозначающих номинальную емкость, следует буква Р, например:

КН 185 Р

2.2 Выводы аккумуляторов

Настоящий стандарт не устанавливает требований к выводам аккумуляторов.

2.3 Маркировка

Каждый аккумулятор или моноблок должен иметь прочную маркировку, содержащую следующую минимальную информацию:

- обозначение аккумулятора согласно 2.1 (допускается использовать иное обозначение типа, установленное изготовителем);

- наименование или обозначение изготовителя или поставщика;

- обозначение положительного вывода в виде шайбы красного цвета или вдавленное, или рельефное (см. МЭК 60417, символ 5005).

2.4 Рекомендации по безопасности

Производитель должен обеспечить рекомендации для безопасного обслуживания аккумулятора. Рекомендации по безопасности - в соответствии с МЭК 61438.

3 Размеры

Размеры аккумуляторов должны соответствовать указанным на рисунке 1 и в таблицах 1а, 1b и 2.

Примечания

1 Аккумуляторы в стальном корпусе могут иметь два или более выводов и четыре и более ушек (цапф).

2 Аккумуляторы в полимерном корпусе могут иметь два или более выводов и не имеют ушек (цапф).

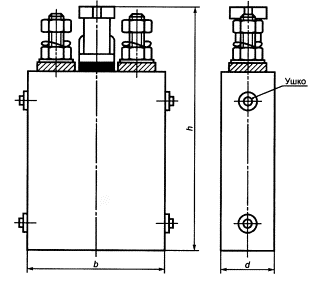

Рисунок 1 - Пример призматического никель-кадмиевого аккумулятора в стальном корпусе с двумя выводами и четырьмя ушками (цапфами)

Таблица 1а - Размеры открытых никель-кадмиевых призматических аккумуляторов в стальных корпусах

В миллиметрах

Таблица 1b - Размеры закрытых никель-кадмиевых призматических аккумуляторов в полимерных корпусах

В миллиметрах

Примечания

1 Размеры, приведенные в таблицах 1а и 1b, рекомендуемые.

2 Установленная ширина является предельной и не включает в себя высоту выступа цапф.

Ширина и длина, приведенные в таблицах 1а и 1b, являются максимальными, их отрицательные допуски приведены в таблице 2.

3 Максимальная высота является общей высотой вместе с выводами или закрытыми клапанами аккумулятора.

Значения высоты, приведенные в таблицах 1а и 1b, являются максимальными, нижние пределы не устанавливаются.

4 Размеры в таблицах 1а и 1b не связаны с определенными значениями емкости аккумуляторов. Они применимы к открытым никель-кадмиевым призматическим аккумуляторам всех типов, т.е. L, М, Н или X.

Таблица 2 - Допускаемые отклонения размеров (для ширины и длины)

В миллиметрах

4 Электрические испытания

Токи заряда и разряда при испытаниях согласно 4.1 - 4.9 должны быть установлены на основе номинальной емкости аккумулятора.

4.1 Метод заряда при испытаниях

Перед зарядом аккумулятор должен быть разряжен при температуре окружающей среды (20 ± 5)°С постоянным током 0,2 I_t А до конечного напряжения 1,0 В.

Заряд, предшествующий различным режимам разряда, если иное не определено в настоящем стандарте, проводят при температуре окружающей среды (20 ± 5)°С постоянным током 0,2 I_t А. Продолжительность заряда должна быть 7 - 8 ч.
