ГОСТ Р 8.569-98
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Государственная
система обеспечения
единства измерений
АВТОЦИСТЕРНЫ
ДЛЯ ЖИДКИХ НЕФТЕПРОДУКТОВ
Методика поверки
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН Государственным научным метрологическим центром (ГНМЦ) - Всероссийским научно-исследовательским институтом расходометрии (ВНИИР)
2 ВНЕСЕН Управлением метрологии Госстандарта России
3 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23 июля 1998 г. № 299
4 ВЗАМЕН Инструкции 36-55
5 ИЗДАНИЕ (февраль 2004 г.) с Изменением № 1, принятым в октябре 2000 г. (ИУС 12-2000)
СОДЕРЖАНИЕ
|
ТПУ (рисунок Д.1). Д.2 В случае применения эталонного мерника (рисунок Б.2): - открывают вентиль 10 и краны 11, 13, пропускают поверочную жидкость через эталонный мерник 12 и сливают в трубопровод 14; - одновременно с помощью секундомера измеряют время, в течение которого стрелка указателя счетчика жидкости сделает не менее одного оборота (ролик счетного механизма счетчика с непосредственным отсчетом объема поверочной жидкости в кубических дециметрах поворачивается на один оборот), или число импульсов, зарегистрированное счетным механизмом, составит не менее 1000 импульсов (для счетчиков жидкости с импульсным выходом); - выдерживают открытым кран 13 на слив капель в течение 1,5 мин и после этого кран 13 закрывают. Д.3 В случае применения ТПУ (рисунок Д.1): - ТПУ включают в работу, настраивают и проверяют на герметичность в соответствии с техническим описанием и инструкцией по эксплуатации на нее; - открывают кран 2 и вентиль 15 и пропускают поверочную жидкость через ТПУ и счетчик жидкости 3 в сливной трубопровод 1; - одновременно с помощью секундомера измеряют время, в течение которого число импульсов, зарегистрированное счетным механизмом счетчика жидкости, составит не менее 1000 импульсов; - закрывают кран 2 и вентиль 15. Д.4 Расход поверочной жидкости Q, дм3/с, вычисляют по формулам: а) в случае применения счетчика жидкости, выходным сигналом которого является объем поверочной жидкости, б) в случае применения счетчика жидкости с импульсным выходом где qк¢, Nк¢ - показания счетчика жидкости, соответствующие концу отсчета времени, дм3, имп.; qн¢, Nн¢ - показания счетчика жидкости, соответствующие началу отсчета времени, дм3, имп.; t - время, определенное по секундомеру, с; Кп¢ - коэффициент преобразования счетчика жидкости. Его значение должно быть указано на шкале счетного механизма конкретного счетчика жидкости. При этом значение расхода поверочной жидкости, определенное по формуле (Д.1) или (Д.2), должно удовлетворять условию 7.1.4. Если это условие не выполнено, то с помощью вентиля 10 (рисунок Б.2) или вентиля 15 (рисунок Д.1) изменяют значение расхода поверочной жидкости и, повторяя операции, изложенные выше, устанавливают требуемое значение расхода.

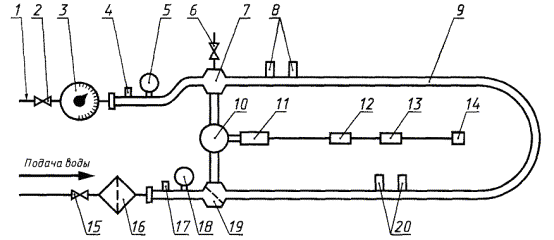

1 - сливной трубопровод; 2, 6 - краны; 3 - счетчик жидкости; 4, 17 - датчики температуры; 5, 18 - манометры; 7 - расширитель; 8, 20 - пары сигнализаторов; 9 - нормированный участок ТПУ; 10 - кран-манипулятор; 11 - электропривод; 12 - блок управления; 13 - пускатель; 14 - пост управления; 15 - вентиль; 16 - фильтр; 19 - тройник Рисунок Д.1 - Схема трубопоршневой установки ПРИЛОЖЕНИЕ Е(обязательное)
ПРИЛОЖЕНИЯ Г - Е (Измененная редакция, Изм. № 1). ПРИЛОЖЕНИЕ Ж(обязательное)
ПРИЛОЖЕНИЕ И(обязательное) Значения коэффициента А и пример расчета вместимости ТМТаблица И.1
Пример. Масса поверочной жидкости (воды) в ТМ, измеренная на весах при температуре 25 °С, равна 3982 кг. Вместимость ТМ при температуре 25 °С равна 3982 ´ 1,004 = 3998 дм3. Вместимость ТМ, приведенная к температуре 20 °С, равна 3998 ´ 0,9998 = 3997,2 = 3997 дм3. ПРИЛОЖЕНИЕ К(рекомендуемое) Измерение вместимости ТМ массовым методом

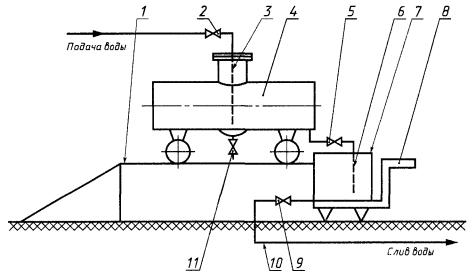

1 - эстакада; 2 - наливной кран; 3 - шланг; 4 - ТМ: 5, 9 - сливные краны; 6 - сливной шланг; 7 - вспомогательная тара; 8 - весы; 10 - сливной трубопровод; 11 - кран отстойника Рисунок К.1 - Схема измерения вместимости ТМ при поверке массовым методом - взвешиванием вспомогательной тары при сливе поверочной жидкости (воды) из ТМ во вспомогательную тару

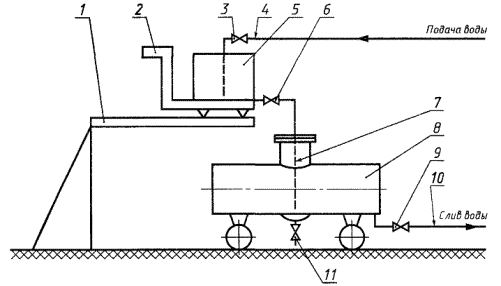

1 - эстакада; 2 - весы; 3 - наливной кран; 4 - наливной трубопровод; 5 - вспомогательная тара; 6, 9 - сливные краны; 7 - сливной шланг; 8 - ТМ; 10 - сливной трубопровод; 11 - кран отстойника Рисунок К.2 - Схема измерения вместимости ТМ при поверке массовым методом - взвешиванием вспомогательной тары при сливе поверочной жидкости (воды) из вспомогательной тары в ТМ ПРИЛОЖЕНИЕ Л(обязательное)
ПРИЛОЖЕНИЕ М(обязательное)
ПРИЛОЖЕНИЕ Н(справочное) Библиография[2] ТУ 25-1819.0021-90 Секундомеры [3] ПР 50.2.006-94 Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений [4] ПР 50.2.007-94 Государственная система обеспечения единства измерений. Поверительные клейма [5] С.И. Гаузнер, С.С. Кивилис, А.П. Осокина, А.Н. Павловский. Измерение массы, объема, плотности. - М.: Изд-во стандартов, 1982. - 403 с. [6] МИ 583-84 Преобразователи расхода роторные образцовые. Методика поверки ПРИЛОЖЕНИЯ М, Н (Измененная редакция, Изм. № 1). Ключевые слова: автоцистерна, вместимость, взвешивание, поверка, средства поверки, погрешность, прицеп, полуприцеп, мерник, счетчик, весы, вода, операция, цистерна, расширение, количество, температура, платформа, наполнение, слив, капля | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
