ГОСТ 9950-83* Пек каменноугольный. Методы определения температуры размягчения

ПЕК КАМЕННОУГОЛЬНЫЙ

МЕТОДЫ ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРЫ РАЗМЯГЧЕНИЯ

ГОСТ 9950-83

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.07.84

Настоящий стандарт распространяется на каменноугольный пек и устанавливает методы определения температуры размягчения.

Сущность методов заключается в определении температуры, при которой в заданных условиях происходит определенная деформация пека под действием нагрузок.

(Измененная редакция, Изм. № 3).

1а. МЕТОД «КОЛЬЦО И СТЕРЖЕНЬ»

Метод распространяется на диапазон определения температуры размягчения пека от 50 до 160°.

(Введен дополнительно, Изм. № 3).

1. АППАРАТУРА, ПОСУДА, РЕАКТИВЫ

Установка для определения температуры размягчения пека состоит из следующих частей:

- аппарат «Кольцо и стержень» (черт. 1, 2);

- устройство для запрессовки пека в кольцо (черт. 3);

- пресс гидравлический лабораторный или механический, обеспечивающий усилие (15000 ± 2000) Н или (1500 ± 200) кгс. Давление гидравлического пресса для запрессовки пека в кольцо вычисляют один раз (п. 2.1);

- термометры ртутные стеклянные лабораторные с ценой деления не более 0,5 °С при использовании в качестве термостатирующей жидкости дистиллированной воды и не более 1 °С - глицерина;

- горелка газовая или плитка электрическая с мощностью нагревателя не менее 1000 Вт и регулятором напряжения, обеспечивающие нагрев ванны аппарата со скоростью 5 °С/мин до 160 °С;

- секундомер любого класса точности или песочные часы на 1 мин;

- шпатель или ложка по ГОСТ 9147 или аналогичное приспособление для взятия навески из материала, не вступающего в реакцию с пеком;

- весы лабораторные общего назначения по ГОСТ 24104 3-го класса точности с наибольшим пределом взвешивания 200 г. Допускается применять другие весы, имеющие аналогичные метрологические характеристики;

- вода дистиллированная по ГОСТ 6709 или вода питьевая по ГОСТ 2874, очищенная перегонкой от минеральных солей;

- глицерин плотностью не ниже 1255 кг/м³ при 20 °С;

- противень из нержавеющего материала (размером 200 ´ 300 мм).

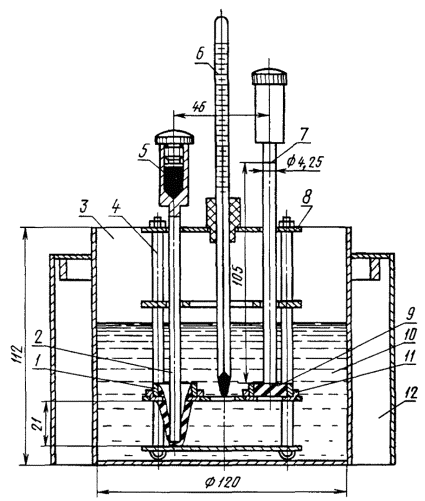

Аппарат «Кольцо и стержень»

1 - стальное кольцо; 2 - стальной стержень; 3 - металлическая ванна; 4 - стойка корпуса; 5 - свинец; 6 - термометр; 7 - отметка на стержне; 8 - полка корпуса; 9 - пек; 10 - термостатирующая жидкость; 11 - металлическая подставка для кольца; 12- экран

Черт. 1

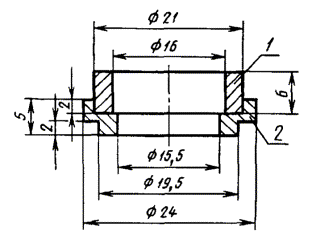

Устройство для запрессовки пека в кольцо

1 - кольцо; 2 - подставка для кольца

Черт. 2

(Измененная редакция, Изм. № 1).

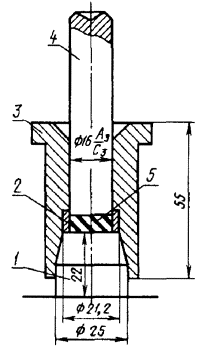

1 - пробка; 2 - кольцо; 3 - направляющая втулка; 4 - поршень; 5 - пек

Черт. 3

2. ПОДГОТОВКА К АНАЛИЗУ

2.1. Давление гидравлического пресса, которое должно быть на манометре при запрессовке пека в кольцо (Р) в Па (кгс/см²), вычисляют по формуле

Р = ,

где Q - усилие, требующееся для запрессовки пека, Н (к
