ГОСТ 4648-71* Пластмассы. Метод испытания на статический изгиб

ПЛАСТМАССЫ

МЕТОД ИСПЫТАНИЯ НА СТАТИЧЕСКИЙ ИЗГИБ

ГОСТ 4648-71

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Срок действия с 01.01.73.

до 01.01.96

Настоящий стандарт распространяется на неармированные и армированные пластмассы и устанавливает метод испытания на статический изгиб.

Стандарт не распространяется на ячеистые пластмассы.

Сущность метода заключается в том, что образец для испытаний, свободно лежащий на двух опорах, кратковременно нагружают в середине между опорами. При этом определяют следующие показатели:

изгибающее напряжение и значение прогиба в момент разрушения для пластмасс, разрушающихся при заданной величине прогиба или до достижения этой величины;

изгибающее напряжение при заданном значении прогиба для пластмасс, не разрушающихся при заданной величине прогиба или до достижения этой величины;

изгибающее напряжение при максимальной нагрузке для пластмасс, у которых при заданной величине прогиба или до достижения этой величины нагрузка проходит через максимум;

изгибающее напряжение при разрушении или при максимальной нагрузке, когда прогиб превышает заданное значение прогиба, если это предусмотрено в нормативно-технической документации на пластмассу (см. справочное приложение 2).

(Измененная редакция, Изм. № 2; 3).

1. АППАРАТУРА

1.1. Испытание проводят на испытательной машине, обеспечивающей равномерную скорость v относительного движения нагружающего наконечника и опор и позволяющей производить измерение нагрузки с погрешностью ±1 %, а прогиба - с погрешностью ±2 %.

Рекомендуется применять испытательную машину, у которой «смещение силоизмерительного устройства во всем диапазоне нагрузок составляет не более 2 мм. Расстояние между опорами должно быть регулируемым.

1.2. На испытательной машине должно быть размещено устройство с нагружающим наконечником и опорами. Сближение их должно проходить с постоянной скоростью с учетом допусков, указанных в обязательном приложении 1.

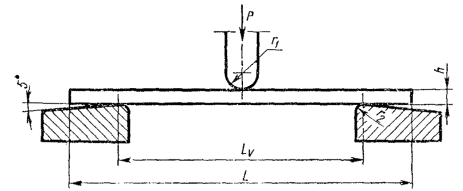

1.3. Радиусы наконечника (r₁) и краев опор (r₂) (см. черт. 1) должны иметь следующие размеры в миллиметрах:

r₁ = (5 ± 0,1);

r₂ = (0,5 ± 0,2) (при толщине образца до 3 мм);

r₂ = (2,0 ± 0,2) (при толщине образца свыше 3 мм).

1.4. (Исключен, Изм. № 2).

1.5. Величина перемещения головки а, связанной с силоизмерителем, должна быть до 0,5 мм. Допускается, кроме арбитражных испытаний, использовать машины с величиной а не более 5 мм.

1.6. Устройство с опорами должно обеспечивать возможность их установки и закрепления на требуемом между ними расстоянии.

Черт. 1

П. 1.7. Исключен.

1.8. Прибор для измерения образцов должен обеспечивать измерение их размеров с погрешностью ±0,02 мм.

(Измененная редакция, Изм. № 3).

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Образцы для испытания

2.1.1. Стандартный образец должен иметь следующие размеры в миллиметрах:

длина (L) -не менее 80;

ширина (b) - (10,00 ± 0,50);

толщина (h) - (4,00 ± 0,20).

2.1.2. Если невозможно изготовить образец с указанными разме
