ГОСТ ИСО 5682-1-2004 Оборудование для защиты растений. Оборудование распылительное. Часть 1. Методы испытаний распылительных насадок

Оборудование для защиты растений

ОБОРУДОВАНИЕ РАСПЫЛИТЕЛЬНОЕ

Часть 1

Методы испытаний распылительных насадок

ISO 5682-1:1996

Equipment for crop protection -Spraying equipment -

Part 1: Test methods for sprayer nozzles

(IDT)



Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН научно-производственным республиканским унитарным предприятием «Белорусский государственный институт стандартизации и сертификации (БелГИСС)» на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Комитетом по стандартизации, метрологии и сертификации при Совете Министров Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 17 от 1 апреля 2004 г.)

4 Настоящий стандарт идентичен международному стандарту ИСО 5682-1:1996 «Оборудование для защиты растений. Оборудование распылительное. Часть 1. Методы испытаний распылительных насадок» (ISO 5682-1:1996 «Equipment for crop protection -Spraying equipment - Part 1: Test methods for spraying nozzles»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении С

5 Приказом Федерального агентства по техническому регулированию и метрологии от 28 марта 2006 г. № 45-ст межгосударственный стандарт ГОСТ ИСО 5682-1-2004 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2008 г.

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

Содержание



Дата введения - 2008-01-01

1 Область применения

Настоящий стандарт устанавливает методы испытаний по определению точности распылительных насадок для сельскохозяйственных распылителей.

Стандарт распространяется только на гидравлические насадки навесных, прицепных и самоходных сельскохозяйственных распылителей, используемых для защиты растений и внесения удобрений.

2 Нормативные ссылки

Следующий стандарт содержит положения, которые посредством ссылки в тексте имеют силу в настоящем стандарте. На время публикации указанное издание являлось действующим. Все стандарты подлежат пересмотру и при заключении соглашений, базирующихся на настоящем стандарте, следует применять последнее издание стандарта, указанного ниже. Члены МЭК и ИСО ведут и корректируют перечни действующих международных стандартов.

ИСО 5681:1992 Оборудование для защиты растений. Термины и определения

3 Термины и определения

В настоящем стандарте применены термины по ИСО 5681.

4 Испытательные жидкости

Чистая вода без твердых включений во взвешенном состоянии.

Вода с содержанием микрочастиц оксида алюминия концентрацией 20 г/л (в соответствии с приложением А), заменяемая после 50-кратного применения.

Чистая вода с добавкой (при необходимости) растворимого красящего вещества, такого как анилиновый краситель темного цвета или другого аналогичного вещества. Поверхностное натяжение раствора должно составлять (35±5) мН/м при 20°С, а применяемое вещество и его концентрация, необходимая для достижения этого, должны быть отражены в протоколе испытаний.

5 Аппаратура

5.1 Оборудование

5.1.1 Манометр с погрешностью измерения ± 1 % эффективного рабочего давления.

5.1.2 Резиновый или пластмассовый шланг для каждой насадки.

5.1.3 Сосуд для сбора жидкости для каждой насадки.

5.1.4 Измерительная туба достаточных размеров для выполнения требований 7.1.3 или весы для измерения количества собранной жидкости.

5.1.5 Секундомер с погрешностью измерения ± 0,5 с.

5.1.6 Линейка с погрешностью измерения ± 1 мм.

5.1.7 Угломер с погрешностью измерения ± 0,5°.

5.1.8 Устройство, обеспечивающее движение насадок с заданной скоростью.

5.1.9 Чашки Петри диаметром 50 мм.

5.1.10 Микроскоп с разрешающей способностью 10 мкм.

5.1.11 Фотографическое устройство с электронной вспышкой.

5.1.12 Жидкое или твердое вещество, пригодное для сбора капель.

5.2 Испытательный стенд, оснащенный устройством сбора жидкости при установившемся испытательном давлении и обычной подаче к распылительным насадкам (рисунок 1). Компоненты стенда должны соответствовать требованиям, приведенным в 5.2.1 и 5.2.2.

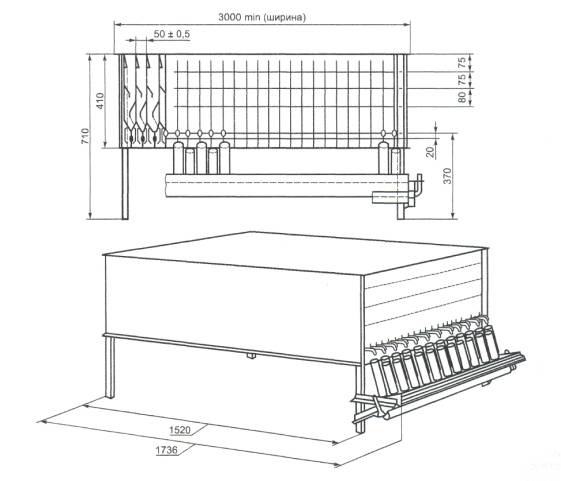

Рисунок 1 -Пример испытательного стенда

5.2.1 Характеристики лотков

Стенки лотков должны быть вертикальными.

Верхние кромки стенок должны образовывать плоскость с погрешностью относительно горизонтали: в продольном направлении (перпендикулярно к лоткам) -± 1 % (10 мм/1 м), в поперечном направлении (параллельно лоткам) - ± 2 % (рисунок 2).

Максимальная толщина стенок лотка не должна превышать 4 мм.

Расстояние между ребрами лотка -(50 ± 0,5) мм.

Минимальная высота вертикальных стенок лотков должна быть не менее двойной ширины лотков.

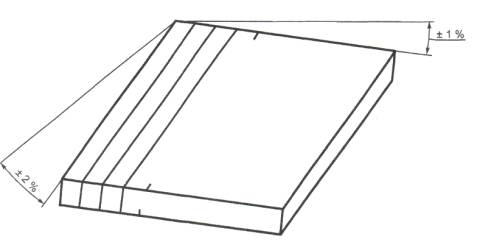

Рисунок 2 -Характеристики лотков

В случае испытательного стенда, составленного из лотков шириной 25 мм, эти условия применяют сопоставлением двух смежных лотков с одним лотком шириной 50 мм.

Общая ширина испытательного стенда не должна влиять на суммарную погрешность, допускаемую для верхней части каждого ребра.

5.2.2 Верхняя часть стенок

Верхняя часть стенок образуется симметрично скошенной кромкой, которая может быть скруглена, со следующими характеристиками:

a) высота скошенной кромки должна быть не менее трехкратной толщины стенки;

b) толщина скошенной кромки в ее верхней части -не более 1 мм;

c) радиус скругления -не менее 0,5 мм;

d) ни одна точка кромок ребер не должна выступать или утопать относительно средней плоскости ребер более чем на 2 мм.

6 Общие условия испытаний

Все эксплуатационные характеристики и параметры испытаний должны быть отражены в протоколе испытаний, пример которого приведен в приложении В.

6.1 Температура и относительная влажность

Исходные условия испытаний: температура испытательной жидкости и окружающего воздуха - от 10 °С до 25 °С, относительная влажность -не менее 50 %. Значения температуры и относительной влажности должны быть отражены в протоколе испытаний.

6.2 Давление

За время испытаний давление не должно изменяться более чем ±2,5 % своего исходного значения. Значение давления при испытаниях должно быть отражено в протоколе испытаний.

Давление следует измерять после антидренажного устройства. Измерение проводят без фильтра насадки.

7 Определение характеристик распылительных насадок

Для каждого испытания общие условия испытаний должны соответствовать установленным в разделе 6.

7.1 Равномерность расхода насадок

7.1.1 Отбор образцов

Методом случайного отбора образцов отбирают 20 комплектных насадок одного типа. В протоколе испытаний отражают условия отбора и приводят, в частности, размер партии, место отбора и т. п. Дополнительно приводят полное обозначение насадок, включая диски и наконечники насадок с конусным распылением.

Выборка должна быть взята уполномоченным лицом испытательного центра. Это лицо должно также отобрать вторую выборку при тех же условиях, которая будет храниться в испытательном центре для контрольных целей.

Две выборки должны быть отобраны от партии не менее 200 насадок.

7.1.2 Испытательная жидкость

Используют испытательную жидкость по 4.1.

7.1.3 Измерения

Измеряют для каждой комплектной насадки распыленный объем при испытательном давлении 0,3 МПа (3 бара) с погрешностью не более 1 %. Время измерения, измеренное секундомером (5.1.5) с погрешностью менее 1 с, должно быть не менее 60 с.

7.1.4 Результаты

Результаты должны быть представлены в протоколе испытаний в форме графика или таблицы, в которых расход каждой насадки выражается в процентах от среднего расхода 20 комплектных насадок.

7.2 Изменение расхода в зависимости от давления

Проводят испытание с насадкой, у которой расход наиболее близок к среднему значению, определенному по 7.1.

7.2.1 Испытательная жидкость

Используют испытательную жидкость по 4.1.

7.2.2 Давление

Проводят испытания при максимальном и минимальном давлениях, указанных изготовителем, и не менее чем двух промежуточных давлениях. Шаг изменения давления не должен превышать 0,5 МПа.

7.2.3 Измерения

Измеряют расход в литрах в минуту при каждом давлении, указанном в 7.2.2, с погрешностью менее 1 %. Время измерения, измеренное секундомером (5.1.5) с погрешностью менее 1 с, должно составлять не менее 60 с.

7.2.4 Результаты

Результаты должны быть представлены в протоколе испытаний или в форме графика, в котором расход откладывается по оси У, а давление - по оси X, или в форме таблицы.

7.3 Характеристики распыления

Проводят это испытание с насадкой, у которой расход наиболее близок к среднему значению, определенному по 7.1.

7.3.1 Испытательная жидкость

Используют испытательную жидкость по 4.1.

7.3.2 Давление

Проводят испытания при максимальном и минимальном давлениях, указанных изготовителем, и не менее чем двух промежуточных давлениях.

7.3.3 Положение насадки

При испытании насадка должна быть установлена вертикально над ребрами лотков распылительного стенда в своем обычном рабочем положении и направлена на стенд. Если изготовитель указал одно особое положение, то испытание должно быть проведено в этом положении.

Если изготовитель указывает оптимальную высоту использования, то следует провести испытание на высоте на 150 мм выше и ниже этого значения. Если изготовитель не указал никакой высоты, то испытания должны быть проведены на высоте 400, 500, 600, 700 мм и, если необходимо, -300 и 800 мм. Высота должна быть измерена между кромкой ребра и отверстием насадки.

Насадки с плоским распылением должны быть установлены для испытания так, чтобы наибольший размер фронта распыления образца был перпендикулярен к лоткам.

Насадки с конусным распылением должны быть испытаны:

a) в их первоначальной конфигурации (рисунок 3а);

b) во второй конфигурации, при которой диск или гайка насадки в сборе повернуты на 90° (рисунок 3b);

c) когда поворачивающийся относительно диска винтовой стакан в разобранной насадке с пластиной-завихрителем повернут на 90° относительно конфигурации b (рисунок 3c).

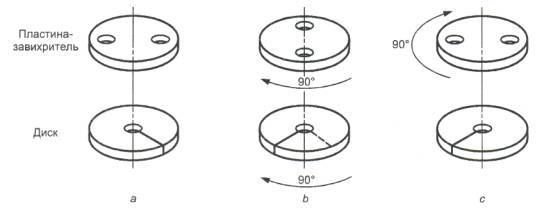

Рисунок 3 -Конфигурация испытуемых насадок с конусным распылением

7.3.4 Измерения

Испытания прекращают, когда объем жидкости, собранной в одну из туб, достигает 90 % ее вместимости.

Регистрируют количество жидкости, собранное в каждой тубе.

7.3.5 Результаты

Распределение распыления оформляют в виде графика или таблицы, показывающей значения в процентах от среднего количества жидкости, собранного во всех лотках.

7.4 Изменения расхода и распределения при износе (ускоренные испытания на износ

Это испытание не устанавливает срок службы насадки в действительных условиях эксплуатации, а предназначено для сравнения износостойк
