ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЛИНЗЫ УПЛОТНИТЕЛЬНЫЕ
ЖЕСТКИЕ И Технические условия Rigin and compensating lens-shaped seals for |
ГОСТ
10493-81
Взамен
ГОСТ 10493-75
Постановлением Государственного комитета СССР по стандартам от 10 марта 1981 г. № 1248 срок действия установлен
с 01.01 1982 г.
до 01.01 1987 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на жесткие и компенсирующие линзы, применяемые в химической и нефтехимической промышленностях для фланцевых соединений арматуры, соединительных частей и трубопроводов на условное давление Ру20-100 МПа (200-1000 кгс/см2) и условный проход Dy от 6 мм до 200 мм с температурой среды от минус 50 °С до плюс 510 °С.
Требования разд. 1 за исключением показателей «Масса, кг», 2, 3, 4; пп. 5.1-5.8 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
(Измененная редакция, Изм. № 1, 2).
1.1. Типы и исполнения линз должны соответствовать указанным в табл. 1.
Таблица 1
Исполнение
Характеристика
Ж
1
Линза жесткая без бурта
2
Линза жесткая с буртом
К
1
Линза компенсирующая при давлении до Ру 50 МПа (500 кгс/см2)
2
Линза компенсирующая при давлении Ру 63-100 МПа (630-1000 кгс/см2)
1.2. Применение линз в зависимости от температуры, условного давления и марки стали труб и деталей трубопроводов должно соответствовать указанным в табл. 2.
Таблица 2
Марка стали линзы
Предельные параметры применения
Марка стали труб и деталей трубопроводов
температура, °С
Условное давление Ру, МПа (кгс/см2)
6-32
40-200
Ж1
Ж1
Сталь 20 по ГОСТ 1050-88
От минус 40 до плюс 200
20-32 (200-320)
Сталь 20
40-63 (400-630)
15ГС
14ХГС
Ж2
14ХГС по ГОСТ 19281-89
От минус 50 до плюс 200
Ж1
12Х18Н10Т
10Х17Н13М3Т
08Х18Н15М3Т
по ГОСТ
5632-72
20-32 (200-320)
12Х18Н10Т 10Х17Н13М2Т 10Х17Н13М3Т 08X17H15M3T
Ж2
40 (400)
К1
От минус 50 до плюс 400
20-40 (200- 400)
Ж1
15ХМ по ГОСТ 4543-71
18Х3МВ
20Х2М
30ХМА
22Х3М
Ж2
30ХМА по ГОСТ 4543-71
50-80 (500-800)
18X3MB
20Х3МВФ по ГОСТ 20072-74
20-50 (200-500)
20Х3МВФ
Ж1 при
Т ≤ 400 °С
К1 при Т > 400 °С
От минус 50 до плюс 510
Ж2 при
Т ≤ 400 °С
К2 при Т > 400 °С
63-100 (630-1000)
(Измененная редакция, Изм. № 2).
1.3. Условные давления - по ГОСТ 356-80 (СТ СЭВ 253-76).

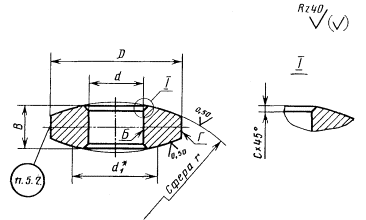

1.4. Конструкция и размеры линз типа Ж исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 3.
* Размер для справок.
Черт. 1
Таблица 3
Размеры в мм
D
d
