ГОСТ 15516-76
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СЕКЦИИ
КОНВЕЙЕРОВ РОЛИКОВЫХ
НЕПРИВОДНЫХ ПЕРЕНОСНЫХ ОБЩЕГО
НАЗНАЧЕНИЯ
ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СЕКЦИИ КОНВЕЙЕРОВ
РОЛИКОВЫХ НЕПРИВОДНЫХ Типы. Основные параметры и размеры Roller non-powered
conveyars sections. Portable |
ГОСТ
15516-76*
Взамен
ГОСТ 15516-70
Постановлением Государственного комитета стандартов Совета Министров СССР от 30 января 1976 г. № 265 дата введения установлена
с 01.01.77
Ограничение срока действия снято Постановлением Госстандарта от 10.07.91 № 1235
1. Настоящий стандарт распространяется на секции роликовых неприводных переносных конвейеров общего назначения из металла и неметаллических материалов с цилиндрическими и коническими роликами, применяемые для транспортирования тарно-штучных грузов в горизонтальном или наклонном направлениях.
2. Секции должны изготовляться следующих типов:
1 - прямолинейные;
2 - криволинейные.
3. Секции должны изготовляться следующих исполнений:
1 - однорядные;
2 - многорядные.
4. Основные параметры и размеры секций типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.

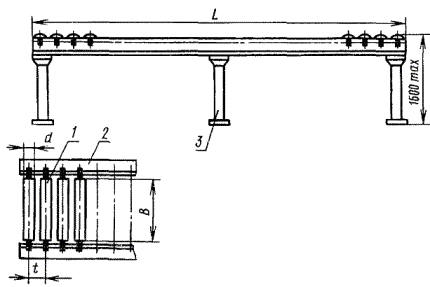

1 - ролик; 2 - рама; 3 - стойка
Черт. 1
Таблица 1
Размеры в мм
Диаметр ролика d
t
L
Допускаемая статическая нагрузка, кгс (Н), не более
Масса 1 м длины секции конвейера, кг, не более
обработанного
необработанного
на ролик
на 1 м длины секции конвейера
60
40
42
50
800
63 (620)
100 (980)
18
1520
3040
80
800
13
1520
3040
57
60
800
125 (1225)
250 (2450)
44
1520
3040
160
800
30
1520
3040
100
40
42
50
800
63 (620)
100 (980)
22
1520
3040
80
800
18
1520
3040
57
60
800
125 (1225)
250 (2450)
48
1520
3040
160
800
35
1520
3040
160
40
42
50
800
63 (620)
100 (980)
26
1520
3040
80
800
22
1520
3040
57
60
800
125 (1225)
250 (2450)
48
1520
3040
160
800
35
1520
3040
200
40
42
50
800
40 (390)
100 (980)
30
1520
3040
80
800
26
1520
3040
57
60
800
80 (785)
250 (2450)
52
1520
3040
160
800
40
1520
3040
250
40
42
50
800
40 (390)
100 (980)
35
1520
3040
80
800
26
1520
3040
57
60
800
80 (785)
250 (2450)
52
1520
3040
160
800
40
1520
3040
315
40
42
50
800
40 (390)
100 (980)
1520
3040
80
800
35
1520
3040
57
60
800
80 (785)
250 (2450)
60
1520
3040
160
800
44
1520
3040
400
40
42
50
800
32 (315)
100 (980)
48
1520
3040
80
800
35
1520
