ГОСТ 19309-98
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С ФЛАНЦЕМ, ВКЛАДЫШАМИ
И ЦЕНТРОБЕЖНЫМИ ЗАМКАМИ
Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1. РАЗРАБОТАН Межгосударственным техническим комитетом МТК 252 «Литейное производство»
ВНЕСЕН Госстандартом России
2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 14-98 от 12 ноября 1998 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика Республика Беларусь Республика Казахстан Киргизская Республика Российская Федерация Республика Таджикистан Туркменистан Республика Узбекистан Украина |
Азгосстандарт Госстандарт Беларуси Госстандарт Республики Казахстан Киргизстандарт Госстандарт России Таджикгосстандарт Главная государственная инспекция Туркменистана Узгосстандарт Госстандарт Украины |
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 июля 1999 г. № 210-ст межгосударственный стандарт ГОСТ 19309-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.
4. ВЗАМЕН ГОСТ 19309-73
Содержание
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С ФЛАНЦЕМ, ВКЛАДЫШАМИ И ЦЕНТРОБЕЖНЫМИ ЗАМКАМИ Конструкция и размеры Centrifugal moulds with flange, inserts and centrifugal locks. Construction and dimensions |
Дата введения 2000-01-01
Настоящий стандарт распространяется на центробежные изложницы с фланцем, вкладышами и центробежными замками для однопозиционных машин центробежного литья консольного типа с горизонтальной осью вращения, предназначенные для изготовления втулок из стали, чугуна и цветных сплавов.
Стандарт пригоден для целей сертификации.
Требования настоящего стандарта являются обязательными.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 977-88 Отливки стальные. Общие технические условия
ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 1483-84 Винты установочные с шестигранной головкой и ступенчатым концом с конусом классов точности А и В. Конструкция и размеры
ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры
ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки
ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры
ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 19310-98 Выталкиватели для центробежных изложниц. Конструкция и размеры
ГОСТ 19311-98 Крышки для центробежных изложниц. Конструкция и размеры
ГОСТ 19313-98 Замки центробежные для центробежных изложниц. Конструкция и размеры
ГОСТ 19315-98 Хомуты тройные для центробежных изложниц. Конструкция и размеры
3.1 Конструкция и размеры центробежных изложниц должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
* Размеры для справок.

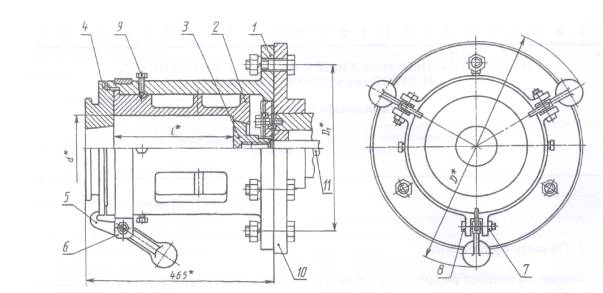

1 - изложница; 2 - вкладыш; 3 - выталкиватель; 4 - крышка; 5 - центробежный замок; 6 - тройной хомут; 7 - гайка М16-6Н.5.05 по ГОСТ 5915; 8 - болт M16-6g×60.88.35.05 по ГОСТ 7798; .9 - установочный винтM16-6g×50.H14.05 по ГОСТ 1483; 10 - планшайба машины; 11 - шток выталкивателя
Рисунок 1
Таблица 1
|
Обозначение |
d |
l |
D |
D1 |
Масса, кг, не более, с вкладышами |
|
|
из чугуна |
из стали |
|||||
|
0570-0801 |
80 |
160 |
442 |
320 |
121,6 |
121,8 |
|
0570-0802 |
180 |
122,6 |
122,8 |
|||
|
0570-0803 |
200 |
123,7 |
124,0 |
|||
|
0570-0804 |
90 |
160 |
120,7 |
121,0 |
||
|
0570-0805 |
180 |
121,5 |
121,7 |
|||
|
0570-0806 |
200 |
123,0 |
123,2 |
|||
|
0570-0807 |
250 |
125,3 |
125,5 |
|||
|
0570-0808 |
100 |
160 |
120,2 |
120,4 |
||
|
0570-0809 |
180 |
121,2 |
121,4 |
|||
|
0570-0810 |
200 |
122,6 |
122,8 |
|||
|
0570-0811 |
250 |
125,2 |
125,5 |
|||
|
0570-0812 |
110 |
160 |
119,1 |
119,3 |
||
|
0570-0813 |
180 |
120,2 |
120,4 |
|||
|
0570-0814 |
200 |
121,3 |
121,5 |
|||
|
0570-0815 |
250 |
125,2 |
125,8 |
|||
|
0570-0816 |
125 |
200 |
554 |
400 |
122,2 |
122,4 |
|
0570-0817 |
250 |
125,5 |
125,8 |
|||
|
0570-0818 |
320 |
130,2 |
130,5 |
|||
|
0570-0819 |
140 |
200 |
554 |
400 |
178,2 |
178,6 |
|
0570-0820 |
250 |
184,3 |
184,5 |
|||
|
0570-0821 |
320 |
193,6 |
194,2 |
|||
|
0570-0822 |
160 |
200 |
186,0 |
186,4 |
||
|
0570-0823 |
250 |
190,8 |
191,5 |
|||
|
0570-0824 |
320 |
198,0 |
198,5 |
|||
|
0570-0825 |
180 |
200 |
176,6 |
177,0 |
||
|
0570-0826 |
250 |
192,7 |
193,2 |
|||
|
0570-0827 |
320 |
198,7 |
199,2 |
|||
|
0570-0828 |
200 |
200 |
178,8 |
179,2 |
||
|
0570-0829 |
250 |
195,9 |
196,4 |
|||
|
0570-0830 |
320 |
205,1 |
205,7 |
|||
|
0570-0831 |
200 |
200 |
654 |
500 |
285,8 |
286,7 |
|
0570-0832 |
250 |
300,8 |
301,8 |
|||
|
0570-0833 |
320 |
314,5 |
315,7 |
|||
|
0570-0834 |
250 |
200 |
282,8 |
283,6 |
||
|
0570-0835 |
250 |
298,3 |
299,3 |
|||
|
0570-0836 |
200 |
320 |
315,2 |
316,3 |
||
|
0570-0837 |
280 |
200 |
276,7 |
277,4 |
||
|
0570-0838 |
250 |
291,0 |
291,5 |
|||
|
0570-0839 |
320 |
307,0 |
308,0 |
|||
|
0570-0841 |
320 |
280 |
764 |
630 |
383,3 |
384,6 |
|
0570-0842 |
320 |
395,0 |
396,4 |
|||
|
0570-0843 |
360 |
404,1 |
405,6 |
|||
Пример условного обозначения центробежной изложницы с размерами d = 80 мм и l =160 мм:
