ГОСТ 19308-98
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С ФЛАНЦЕМ И ЦЕНТРОБЕЖНЫМИ ЗАМКАМИ
Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1. РАЗРАБОТАН Межгосударственным техническим комитетом МТК 252 «Литейное производство»
ВНЕСЕН Госстандартом России
2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 14-98 от 12 ноября 1998 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика Республика Беларусь Республика Казахстан Киргизская Республика Российская Федерация Республика Таджикистан Туркменистан Республика Узбекистан Украина |
Азгосстандарт Госстандарт Беларуси Госстандарт Республики Казахстан Киргизстандарт Госстандарт России Таджикгосстандарт Главная государственная инспекция Туркменистана Узгосстандарт Госстандарт Украины |
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 июля 1999 г. № 210-ст межгосударственный стандарт ГОСТ 19308-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.
4. ВЗАМЕН ГОСТ 19308-73
Содержание
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С ФЛАНЦЕМ Конструкция и размеры Centrifugal moulds with flange and centrifugal locks. Construction and dimensions |
Дата введения 2000-01-01
Настоящий стандарт распространяется на центробежные изложницы с фланцем и центробежными замками для однопозиционных машин центробежного литья консольного типа с горизонтальной осью вращения, предназначенные для изготовления втулок из стали, чугуна и цветных сплавов.
Стандарт пригоден для целей сертификации.
Требования настоящего стандарта являются обязательными.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 977-88 Отливки стальные. Общие технические условия
ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры
ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки
ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры
ГОСТ 19310-98 Выталкиватели для центробежных изложниц. Конструкция и размеры
ГОСТ 19311-98 Крышки для центробежных изложниц. Конструкция и размеры
ГОСТ 19313-98 Замки центробежные для центробежных изложниц. Конструкция и размеры
ГОСТ 19315-98 Хомуты тройные для центробежных изложниц. Конструкция и размеры
ГОСТ 19316-98 Изложницы центробежные. Технические условия

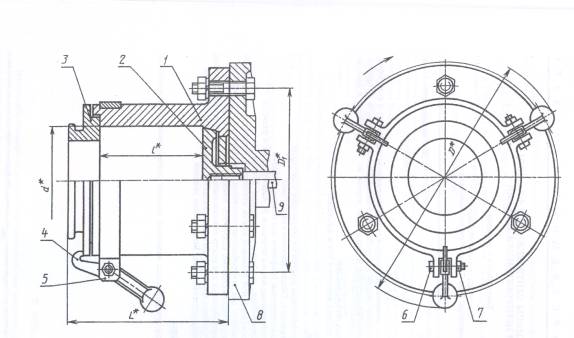

3.1 Конструкция и размеры центробежных изложниц должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
*Размеры для справок.
1 - изложница; 2 - выталкиватель; 3 - крышка; 4 - центробежный замок; 5 - тройной хомут; 6 - болт М16-6Н.5.05 по ГОСТ 5915; 8 - планшайба машины; 9 - шток выталкивателя
Таблица 1
Размеры в миллиметрах
|
Обозначение центробежных изложниц |
d |
l |
D |
D1 |
L |
Масса изложниц, кг, не более |
|
|
из чугуна |
из стали |
||||||
|
0570-0631 |
80 |
160 |
320 |
250 |
195 |
43,1 |
43,5 |
|
0570-0632 |
180 |
205 |
45,0 |
45,4 |
|||
|
0570-0633 |
200 |
235 |
46,7 |
47,2 |
|||
|
0570-0634 |
90 |
160 |
330 |
195 |
46,0 |
46,4 |
|
|
0570-0635 |
180 |
205 |
48,0 |
48,4 |
|||
|
0570-0636 |
200 |
235 |
50,0 |
50,4 |
|||
|
0570-0637 |
250 |
285 |
54,7 |
55,2 |
|||
|
0570-0638 |
100 |
160 |
340 |
280 |
195 |
52,0 |
52,5 |
|
0570-0639 |
180 |
205 |
54,1 |
54,6 |
|||
|
0570-0641 |
200 |
235 |
56,3 |
56,8 |
|||
|
0570-0642 |
250 |
285 |
61,7 |
62,2 |
|||
|
0570-0643 |
110 |
160 |
350 |
195 |
53,6 |
54,2 |
|
|
0570-0644 |
180 |
205 |
56,0 |
56,5 |
|||
|
0570-0645 |
200 |
235 |
58,3 |
58,8 |
|||
|
0570-0646 |
250 |
285 |
65,0 |
65,5 |
|||
|
0570-0647 |
125 |
200 |
385 |
235 |
65,3 |
65,8 |
|
|
0570-0648 |
250 |
285 |
72,2 |
72,8 |
|||
|
0570-0649 |
320 |
355 |
81,7 |
82,4 |
|||
|
0570-0651 |
140 |
200 |
405 |
235 |
71,2 |
71,8 |
|
|
0570-0652 |
250 |
285 |
79,3 |
80,0 |
|||
|
0570-0653 |
320 |
355 |
91,0 |
92,0 |
|||
|
0570-0654 |
160 |
200 |
425 |
320 |
235 |
79,0 |
79,7 |
|
0570-0655 |
250 |
285 |
88,1 |
88,8 |
|||
|
0570-0656 |
320 |
355 |
100,8 |
101,7 |
|||
|
0570-0657 |
180 |
200 |
445 |
235 |
87,3 |
88,0 |
|
|
0570-0658 |
250 |
285 |
93,4 |
94,2 |
|||
|
0570-0659 |
320 |
355 |
107,3 |
108,2 |
|||
|
0570-0601 |
200 |
200 |
465 |
360 |
235 |
100,3 |
101,1 |
|
0570-0692 |
250 |
285 |
111,5 |
112,4 |
|||
|
0570-0603 |
320 |
355 |
122,2 |
123,2 |
|||
|
0570-0604 |
220 |
200 |
495 |
400 |
235 |
122,0 |
123,0 |
|
0570-0605 |
250 |
285 |
136,0 |
137,2 |
|||
|
0570-0606 |
320 |
355 |
153,4 |
154,7 |
|||
|
0570-0610 |
280 |
200 |
585 |
450 |
235 |
154,2 |
155,4 |
|
0570-0611 |
250 |
285 |
171,0 |
172,4 |
|||
|
0570-0612 |
320 |
355 |
194,6 |
196,2 |
|||
|
0570-0613 |
320 |
250 |
635 |
520 |
285 |
224,8 |
226,6 |
|
0570-0614 |
320 |
355 |
255,8 |
258,0 |
|||
|
0570-0615 |
400 |
435 |
295,7 |
298,2 |
|||
|
0570-0616 |
360 |
250 |
705 |
285 |
246,7 |
248,7 |
|
|
0570-0617 |
320 |
355 |
281,0 |
283,2 |
|||
|
0570-0618 |
400 |
435 |
320,7 |
323,3 |
|||
|
0570-0619 |
400 |
250 |
|||||
