ГОСТ 25468-82
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ
ДЛЯ СПУСКО-ПОДЬЕМНЫХ
ОПЕРАЦИЙ И ВЕРТЛЮГИ
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ОБОРУДОВАНИЕ ДЛЯ СПУСКО-ПОДЪЕМНЫХ ОПЕРАЦИЙ И ВЕРТЛЮГИ Присоединительные размеры Equipment for lifting and lowering operations and pivots. Connecting dimensions |
ГОСТ |
Дата введения 01.07.83
1. Настоящий стандарт распространяется на кронблоки, талевые блоки, крюки, крюкоблоки, штропы, элеваторы и вертлюги, применяемые в буровых установках для эксплуатационного и глубокого разведочного бурения на нефть и газ.
Стандарт не распространяется на специальное оборудование, применяемое при работе с комплексом механизмов автоматизации спуско-подъемных операций и других специальных видах бурения. Степень соответствия настоящего стандарта СТ СЭВ 2452 приведена в приложении.
2. Присоединительные размеры сопрягаемых элементов талевых блоков, крюкоблоков, штропов, элеваторов и вертлюгов должны соответствовать указанным на черт. 1, 2 и в табл. 1.

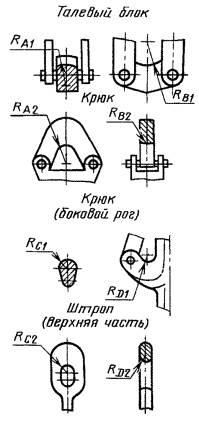

Черт. 1

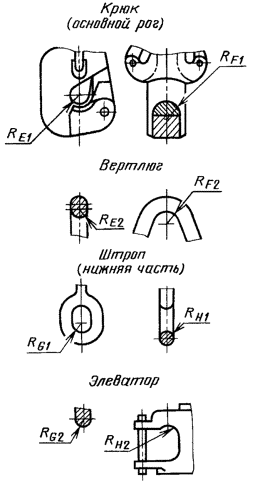

Черт. 2
Таблица 1
Размеры в мм
Значения радиусов для оборудования с допускаемой нагрузкой, кН
800
1000
1250
1600
2000
2500
3200
4000
5000
Ra1, не более
69
101
RA2, не менее
70
102
RB1, не менее
83
89
RB2, не более
76
82
RС1, не более
63
101
RC2, не менее
64
102
121
RD1, не менее
38
45
58
Rd2, не более
28,6
35
47
RE1не менее
58
64
70
77
89
RE2, не более
50
57
63
69
82
RF1, не более
101
114
RF2, не менее
102
115
RG1, не менее
52
58
70
86
RG2, не более
50,8
57
69
85
RH1, не более
28,6
34
47
RH2, не менее
42
58
64
3. Соединение отвода вертлюга с буровым шлангом должно быть фланцевым типов I и II. Присоединительные размеры должны соответствовать указанным на черт. 3 и в табл. 2.
Тип 1
Тип II
Черт. 3
Таблица 2
Диаметр условного прохода dy, мм
Давление насоса, МПа (кгс/см2), не более
Присоединительные размеры, мм
d1
d2
d3
d4
d5
d6
d7
шпильки
I
100
16 (160)
273
216
149,23
27
-
-
-
24
21 (210)
292
235
33
-
-
-
30
25 (250)
311
241
161,93
36
-
-
-
33
35 (350)
II
76
16(160)
240
198
-
22
131
120
105
20
21 (210)
25 (250)
32 (320)
Допускается применять резьбовое коническое соединение.
1 - 3. (Измененная редакция, Изм. № 1).
4. Угол наклона отвода вертлюга от вертикальной оси - не менее 15°.
5. Соединение ниппельного переводника вертлюга с ведущей трубой - резьбовое 3-152Л по ГОСТ 5286.
6. Присоединительные размеры шкивов кронблоков, крюкоблоков и талевых блоков должны соответствовать указанным на черт. 4 и в табл. 3.
Н: 1,33 - 1,75 d,. a - угол развала желоба шкива 30° - 50°.
Черт. 4
Таблица 3
мм
Диаметр шкива по дну желоба D, не менее
Условный профиль желоба R, не менее
22*
425
12,0
25
665
13,5
28
900
15,0
32
1000
17,0
35
1285
18,5
38
1365
20,0
41*
1365
22,0
44*
1510
23,5
* Допускается изготовлять по заказу потребителя.
|
ГОСТ 25468-82 |
СТ СЭВ 2452-80 |
|
|
Пункт |
Содержание требований |
Содержание требований |
|
3 |
Тип фланцевого соединения II |
- |
ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета СССР по стандартам от 06.10.82 № 3901
3. Стандарт содержит все требования СТ СЭВ 2452-80
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 5286-75 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 18.12.87 № 4667
6. ИЗДАНИЕ (март 2004 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 3-88)
