ГОСТ 4295-80* Ящики дощатые для листового стекла. Технические условия

Дата введения 01.01.82

Содержание

Настоящий стандарт распространяется на дощатые ящики, предназначенные для упаковывания, хранения и транспортирования листового стекла, массой свыше 80 до 2000 кг, в том числе при транспортировании стекла в районы Крайнего Севера и труднодоступные районы.

Требования разд. 1 (кроме п. 1.7), пп. 2.1, 2.3, 2.6, 2.8, 2.9, разд. 4.1, п. 5.1 настоящего стандарта являются обязательными, другие требования - рекомендуемыми.

(Измененная редакция, Изм. № 2, 3).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Ящики должны изготовляться с плотными дном и крышкой и в зависимости от размеров и массы стекла следующих типов:

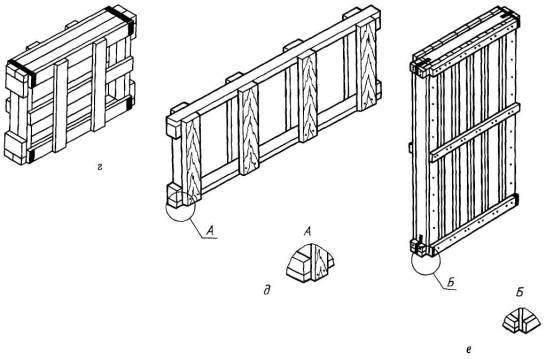

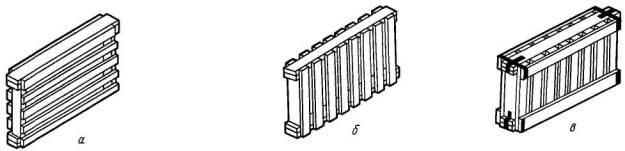

I - с плотными торцовыми стенками, собранными на двух горизонтальных планках, для груза массой до 400 кг - черт. 1 (а - е);

Тип 1

Черт. 1

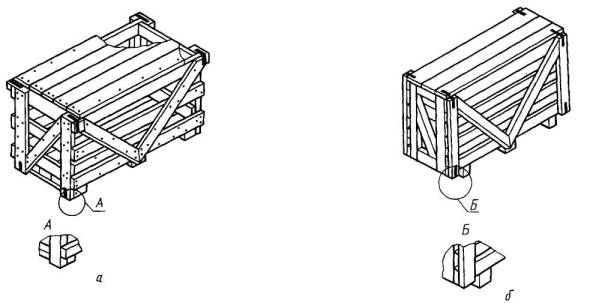

II - решетчатые, с торцовыми стенками, собранными на двух вертикальных планках, с раскосами между ними и на боковых стенках, для груза массой до 1000 кг - черт. 2 а, с торцовыми стенками; собранными на четырех планках, с раскосами на торцовых и У-образными раскосами на боковых стенках при ширине свыше 350 мм и длине ящика свыше 1600 мм для груза массой до 2000 кг - черт. 2 б;

Тип II

Черт. 2

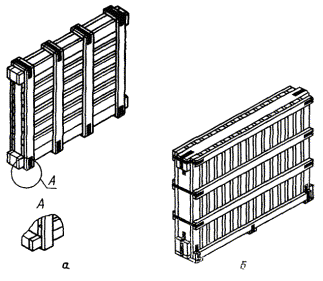

III - с плотными торцовыми стенками, собранными на одной горизонтальной планке, с раскосами или вертикальными планками на боковых стенках для груза массой свыше 400 до 1000 кг - черт. 3 (а, б);

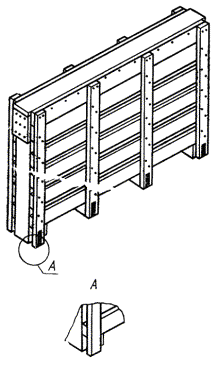

IV - с решетчатыми торцовыми стенками, собранными на четырех планках, с вертикальными планками на боковых стенках для груза массой свыше 400 до 1000 кг - черт. 4;

Тип III

Черт. 3

Тип IV

Черт. 4

V - решетчатые, с плотными торцовыми стенками, собранными на одной горизонтальной плавке, с вертикальными планками на боковых стенках для груза массой до 2000 кг - черт. 5.

VI - решетчатые, с плотными торцовыми стенками на двух наружных планках, с поясами из деревянных планок при длине или высоте ящика свыше 2000 мм для груза массой до 2000 кг - черт. 6 а, с торцовыми стенками на двух наружных планках и с боковыми стенками на горизонтальных планках для груза массой до 2000 кг - черт. 6б.

Тип V

Черт. 5

Тип VI

Черт. 6

(Измененная редакция, Изм. № 1, 2, 3).

1.2. Внутренние размеры ящиков должны устанавливаться в соответствии с требованиями табл. 1.

Таблица 1

^{_________________}

^* При использовании уплотняющего материала из гофрированного картона по ГОСТ 7376.

^** При использовании уплотняющего материала из древесно-волокнистой плиты по ГОСТ 4598.

^*** При использовании уплотняющего материала из древесной стружки по ГОСТ 5244.

(Измененная редакция, Изм. № 1, 2, 3).

1.3. Предельные отклонения от раз
