ГОСТ Р 51382-99 Котлы отопительные. Часть 4. Котлы отопительные с дутьевыми горелками. Специальные требования к котлам с дутьевыми горелками для жидкого топлива теплопроизводительностью до 70 кВт и рабочим давлением до 3 бар. Термины, специальные требования, методы испытаний и маркировка

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

сосудов под давлением. Часть 2. Нелегированные и легированные стали с улучшенными температурными свойствами

ЕН 10029 Горячекатаный стальной лист толщиной 3 мм и более. Допуски на размеры, форму и массу

ЕН 10088-2 Нержавеющие стали. Часть 2. Технические условия на поставку тонко- и толстолистового материала и полос общего назначения

ЕН 10120-96 Стальной лист и полоса для сварных газовых баллонов

ГОСТ 29297-92 (ИСО 4063-90) Сварка, высокотемпературная и низкотемпературная пайка, пайкосварка металлов. Перечень и условные обозначения процессов

ЕН 60730-2-9 Автоматические электрические устройства бытового и аналогичного назначения. Часть 2. Специальные требования к температурочувствительным элементам (МЭК 730-2-9:1992, модифицирован)

ИСО 7-1-94 Трубная резьба с герметичными соединениями на резьбе. Часть 1. Размеры, допуски и обозначение

ИСО 7-2-82 Трубная резьба с герметичными соединениями на резьбе. Часть 2. Проверка с помощью предельных калибров

ИСО 185-88 Серый чугун. Классификация

ИСО 228-1-94 Трубная резьба с герметичными соединениями не на резьбе. Часть 1. Размеры, допуски и обозначение

ИСО 228-2-87 Трубная резьба с герметичными соединениями не на резьбе. Часть 2. Проверка с помощью предельных калибров

ИСО 857-1-98 Сварка, высокотемпературная и низкотемпературная пайка. Словарь ИСО 2553-92 Сварные и паяные соединения. Условные обозначения на чертежах ИСО 7005-1-92 Металлические фланцы. Часть 1. Стальные фланцы ИСО 7005-2-88 Металлические фланцы. Часть 2. Чугунные фланцы

ИСО 7005-3-88 Металлические фланцы. Часть 3. Фланцы из медных сплавов и композитов Переводы международных и региональных стандартов, на которые даны ссылки в настоящем стандарте, находятся в Федеральном фонде стандартов.

эксплуатации котла необходимы специальные инструменты (например специальные щетки), они должны входить в комплект поставки.

4.1.5.3. Плотность водяного тракта

Не допускаются сквозные отверстия в водяной объем для размещения резьбовых и других разъемных соединений для крепления сменных частей котла, за исключением отверстий для размещения средств измерений, датчиков системы автоматики безопасности и регулирования.

4.1.5.4. Сменные части

Сменные и запасные части (например, вставки, фигурный огнеупорный кирпич, турбулизаторы и т.д.) должны быть сконструированы, изготовлены или маркированы таким образом, чтобы они правильно монтировались в соответствии с инструкциями изготовителя.

4.1.5.5. Соединение по воде

Муфты должны соответствовать ИСО 7-1 и ИСО 7-2, а также ИСО 228/1 и ИСО 228/1, фланцевые соединения - ИСО 7005-1, ИСО 7005-2 и ИСО 7005-3. Расположение соединений должно обеспечивать легкий доступ и правильное функционирование каждого соединения. Около соединения должно быть предусмотрено достаточное пространство, которое позволяло бы монтировать соединяемые трубы.

Не рекомендуется применять резьбовые соединения наружным диаметром более 50 мм. Применение резьбовых соединений наружным диаметром более 80 мм не допускается. При использовании фланцевых соединений ответные фланцы с прокладками должны входить в комплект поставки котла.

Каждый котел должен иметь не менее одного соединения для наполнения и опорожнения; оно может быть единым. Размер соединения должен быть не менее G ¹/₂для номинальной теплопроизводительности до 70 кВт.

Допускается устанавливать эти соединения вне котла, если обеспечивается удовлетворительное его наполнение и опорожнение.

4.1.5.6. Присоединение средств измерения, контроля и безопасности

Каждый котел должен иметь соединения для оборудования, указанного в таблице 7. Если контрольное оборудование поставляется с котлом, эти требования не являются обязательными. В таком случае контрольное оборудование не подлежит замене на другое.

Таблица 7

Минимальные номинальные размеры присоединений средств измерений, контроля и безопасности

Соединения должны быть расположены таким образом, чтобы измеряемая температура определялась с возможно большей точностью.

4.1.5.7. Присоединительные размеры горелки

Размеры горелки должны соответствовать указанным в ЕН 226.

4.1.5.8. Теплоизоляция

Свойства теплоизоляции (в любом месте) не должны заметно изменяться вследствие воздействия теплоты и старения; она должна выдерживать обычные для данного котла термические и механические нагрузки. При нормальных условиях теплоизоляция не должна выделять каких-либо вредных веществ. Она должна изготовляться из негорючего материала.

Легковоспламеняющаяся изоляция, например полиуретановая пена, допускается на водоохлаждаемых поверхностях при следующих условиях:

если она выдерживает температуру 120°С и снабжена покрытием из негорючего материала, который является жестким и имеет минимальную толщину 0,5 мм;

управляющий термостат и ограничитель безопасной температуры имеют максимальную температуру настройки 85 и 100°С соответственно;

исключено использование котла без воды (например имеется встроенное отсечное устройство низкого уровня воды);

отсутствует опасность воспламенения электрического оборудования.

Расстояние от поверхностей неохлаждаемых элементов газоходов до легковоспламеняемых материалов должно быть более 100 мм.

4.1.5.9. Температура поверхности

Средняя температура поверхностей крышек котла на стороне оператора не должна превышать окружающую температуру более чем на 100°С.

Температура поверхности органов управления и всех частей, к которым может прикоснуться оператор при эксплуатации котла, не должна превышать температуру в помещении более чем на:

35°С - для металлов и других подобных материалов;

48°С - для керамических и других подобных материалов;

60°С - для пластмассы и других подобных материалов.

4.1.5.10. Предельная температура ограждающих поверхностей котла.

Температура боковых, передней и верхней стенок котла не должна превышать температуру в помещении более чем на 80°С.

Это требование не распространяется на части кожуха, находящиеся в пределах 5 см от края смотрового отверстия и в пределах 15 см - от газоходов.

4.1.5.11. Температура пола

Температура поверхности в любой точке внизу котла не должна превышать 80°С.

При температуре 50 - 80°С в эксплуатационных документах должны быть даны рекомендации по устройству зашиты, устанавливаемой между котлом и полом, если последний изготовлен из горючего материала.

4.1.5.12. Гидравлическое сопротивление котла

Гидравлическое сопротивление котла следует определять для расходов воды, соответствующих перепадам температуры воды на входе и выходе из котла 10 и 20°С при номинальной теплопроизводительности. Для каждого котла эти значения указывают в миллибарах.

4.1.5.13. Газоплотность

4.1.5.13.1. Котлы с естественной тягой и разрежением в топке

При разрежении в камере сгорания 0,05 мбар присосы воздуха не должны превышать 1 % массового расхода продуктов сгорания при номинальной теплопроизводительности.

4.1.5.13.2. Котлы под наддувом

При избыточном давлении в камере сгорания, превышающем в 1,2 раза номинальное давление, установленное изготовителем, утечка не должна превышать 2 % массового расхода продуктов сгорания при номинальной теплопроизводительиости.

4.1.5.13.3. Газоплотные котлы для помещений

Утечки из котла и газоотводящих труб не должны превышать 5 м³/ч при избыточном давлении 0,5 мбар. Если не представляется возможным провести испытание котла вместе с газоотводящими трубами, последние проходят испытания отдельно, в этом случае утечки не должны превышать 3 м³/ч для котла и 2 м³/ч для труб при давлении 0,5 мбар.

4.1.5.14. Термостаты и устройства ограничения температуры воды

4.1.5.14.1. Общая часть

Котлы оснащают термостатом, установленным на фиксированные или регулируемые значения, соответствующие указанным в 4.1.5.14.2.

Для исключения превышения температуры воды свыше 110°С в результате отказа управляющего термостата котлы оснащают дополнительными устройствами ограничения температуры.

4.1.5.14.1.1. Котлы, предназначенные для систем центрального отопления с открытыми или герметичными расширительными сосудами (класс давления 2):

а) требуется предельный термостат, соответствующий 4.1.5.14.3, и устройство выключения при перегреве, соответствующее 4.1.5.14.4 или

б) ограничитель безопасной температуры, соответствующий 4.1.5.14.5.

4.1.5.14.1.2. Котлы, предназначенные только для систем центрального отопления с открытым расширительным сосудом (класс давления 1)

Устройства ограничения температуры не требуются, если конструкция котла предусматривает его установку только с открытым расширительным сосудом и отказ управляющего термостата не приводит к созданию опасной ситуации для пользователя или котла. Соответствующая информация должна быть приведена в технических инструкциях.

4.1.5.14.2. Управляющий термостат

Управляющий термостат должен соответствовать требованиям ЕН 60730-2-9 для устройств типа 1.

Если управляющий термостат является регулируемым, изготовитель должен указать максимальную температуру в инструкции по эксплуатации. Переключатель температур должен легко устанавливаться в соответствующее положение и указывать, в каком направлении температура воды возрастает или падает. Если для этой цели используют числа, наибольшее число должно соответствовать наибольшей температуре.

При максимальном заданном значении термостат должен производить контролируемое выключение до того, как температура воды превысит 95°С.

4.1.5.14.3. Предельный термостат (с автоматическим возвратом)

Предельный термостат должен соответствовать требованиям ЕН 60730-2-9 для устройств типа 1.

Предельный термостат должен вызывать выключение до того, как температура воды превысит 110°С.

Заданная максимальная температура данного устройства не должна быть регулируемой.

Если температура воды падает ниже ее заданного значения, горелка может повторно включаться автоматически.

4.1.5.14.4. Устройство выключения при перегреве

Устройство выключения при перегреве должно соответствовать требованиям ЕН 60730-2-9 для устройств типа 2.

Данное устройство должно вызывать безусловное отключение котла до его повреждения и (или) возникновения опасной ситуации для пользователя. Данное устройство не должно быть регулируемым; при нормальной эксплуатации котла должна быть исключена возможность изменения заданной температуры.

Нарушение связи между датчиком и данным устройством должно приводить к выключению котла.

4.1.5.14.5. Ограничитель безопасной температуры (ручной возврат)

Ограничитель безопасной температуры должен соответствовать требованиям ЕН 60730-2-9 для устройств типа 2.

Дополнительно к требованиям, приведенным в 4.1.5.14.2, ограничитель безопасной температуры должен отключать оборудование так, чтобы температура воды не превышала 110°С.

4.1.5.15. Принадлежности для котла

Если дополнительные приспособления установлены изготовителем на котле и их техническое обслуживание необходимо для безопасной и правильной его эксплуатации, доступ к ним должен быть легким и свободным, без снятия всего кожуха.

4.1.5.16. Электробезопасность

Испытание на электрическую безопасность проводят по ГОСТ 27570.0.

4.1.5.16.1. Общие условия:

тип электрической зашиты котла по ГОСТ 14254;

описание электрического оборудования (переключатели, реле и др.).

4.1.5.16.2. Испытания

Следует проверять визуально, функциональными испытаниями или измерениями:

- защиту от доступа к частям, находящимся под напряжением;

- ток утечки и сопротивление изоляции;

- внутреннюю проводку;

- присоединение питания и гибкие наружные шнуры;

- клеммы соединений для наружных проводников;

- условия заземления;

- пути утечки, зазоры и расстояния по изоляции;

- требования безопасности коммутационных схем;

- невзаимозаменяемость разъемов.

4.1.5.16.3. Сертификаты

Изготовитель оборудования предоставляет подробный сертификат соответствия по следующим параметрам:

- нагревание;

- эксплуатация при условиях перегрузки устройств с нагревательными элементами;

- подавление радиопомех (только для агрегатов);

- стойкость к воздействию тепла, огня и транспортных нагрузок.

5. Методы испытаний

5.1. Общие требования

Перед началом производства котлы должны быть подвергнуты испытаниям для определения номинальных характеристик и качества горения (см. ЕН 303-2 относительно требований к характеристикам, ЕН 304 - относительно методики проведения испытания).

Изготовитель должен удостовериться, что конструкционные материалы и сварные соединения соответствуют требованиям системы производственного контроля на предприятии и результаты испытаний соответствуют данным требованиям. При проведении испытаний котлов необходимо соблюдать меры безопасности.

Все котлы и их детали проходят испытание под давлением на предприятии-изготовителе, в ходе которых устанавливают, что они не имеют течи и остаточной деформации.

5.2. Классификация

В зависимости от максимального рабочего давления воды котлы подразделяют на классы:

1 - рабочее давление 1 бар, котлы предназначены для монтажа исключительно с открытыми расширительными сосудами и низким гравитационным напором;

2 - рабочее давление 3 бар, котлы предназначены для открытых и закрытых систем.

5.3. Котлы из стали и цветных металлов

5.3.1. Испытания перед постановкой на производство

Типовое пробное давление воды составляет 1,5р₁ (р₁- рабочее давление).

Длительность испытания не менее 10 мин. Если испытания распространяются на диапазон котлов, испытания проводят не менее чем для трех типоразмеров котла (наименьшего, среднего и наибольшего). Утечка или заметная остаточная деформация не допускается.

В протоколе испытания приводят:

- полное описание испытанного котла, включая номер чертежа;

- испытательное давление в барах и продолжительность испытания;

- результат испытания;

- место и дату проведения испытания, включая фамилии лиц, проводивших данное испытание. Протокол испытания подписывают, как минимум, лицо, ответственное за его проведение, и один свидетель.

5.3.2. Испытание в ходе производства

Каждый котел класса давления 1 испытывают пробным давлением 1,5 бар, каждый котел класса давления 2 - пробным давлением 4,5 бар.

5.4. Литые котлы из чугуна и цветных металлов

5.4.1. Испытания перед постановкой на производство

5.4.1.1. Разрушающее испытание отдельных секций

Для оценки конструкции и подтверждения ее надежности по три образца передней, средней и задней секции котла каждого типа подвергают разрушающему испытанию перед началом серийного производства котлов с рабочим давлением до 3 бар. Разрушающее давление воды должно быть не менее 4р₁+ 2 бар.

В протоколе испытания приводят:

- дату проведения испытания и фамилию испытателя;

- модель, тип и количество секций;

- номер модели отдельных секций или другой способ их идентификации;

- дату литья;

- достигнутое давление разрыва в барах;

- описание характера и расположения разрушения.

5.4.1.2. Гидравлическое испытание котельного блока

Для котлов любого типа, предназначенных для серийного производства, проводят следующие испытания:

- один котельный блок среднего типоразмера подвергают гидравлическому испытанию давлением 2р₁(не менее 6 бар);

- рассчитывают нагрузку соединений и испытывают их нагрузкой, эквивалентной воздействию внутреннего давления 4p₁

Утечка не допускается. Результаты оформляют аналогично 5.3.1.

5.4.2. Испытание во время производства

5.4.2.1. Литые секции

Каждую секцию котла подвергают гидравлическому испытанию давлением 2р₁(не менее 6 бар). Толщину стенки отдельных секций котла тщательно контролируют в ходе производства в соответствии с системой качества. Предельная толщина стенки в каждой точке измерения равна разности номинальной толщины стенки и установленного допуска.

На поверхности секций и деталей котлов, которые подвергают гидравлическому испытанию, должны быть приведены следующие данные:

- изготовитель и его фирменный знак;

- параметры материала;

- дата литья;

- номер модели;

- знак соответствия (сертификационный знак), если он присвоен.

5.4.2.2. Котельный блок

Каждый котел подвергают гидравлическому испытанию давлением 1,3р₁(не менее 4 бар) перед монтажом теплоизоляции на заводе-изготовителе; для котлов, которые собирают на месте эксплуатации, изготовитель должен предоставить инструкции по проведению гидравлического испытания. Утечки во время испытания не допускаются.

5.5. Испытание на газоплотность

Заданные предельные допустимые утечки определяют относительно массового расхода продуктов сгорания, соответствующего номинальной теплопроизводительности.

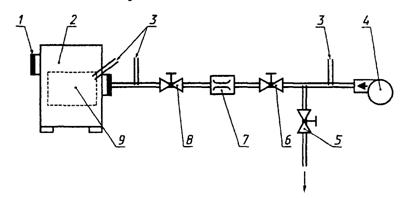

1 - выход газохода; 2 - испытуемый котел; 3 - точки измерения давления (тяги); 4 - вентилятор; 5 - клапан 3 (перепускной); 6 – клапан 2; 7 - расходомер; 8 - клапан 1 (регулирующий); 9 - плита горелки

Рисунок 1 - Стенд для испытания котлов на газоплотность

Фактическую утечку определяют с использованием воздуха при окружающей температуре на испытательном стенде в соответствии с примером, приведенным на рисунке 1.

Выход газохода подлежит герметизации, дверцы и крышки находятся в своем нормальном положении. Испытательный стенд соединяется с камерой сгорания испытуемого котла через амбразуру горелки или специальное отверстие.

Полученные значения утечки пересчитывают на нормальные условия (0°С и 1013 мбар).

6. Маркировка

6.1. Паспортная табличка котла

Каждый котел должен быть снабжен паспортной табличкой, написанной на языке страны назначения и прикрепленной на доступном месте.

6.1.1. Информация на паспортной табличке

На паспортной табличке должны быть приведены следующие основные данные:

а) наименование и адрес изготовителя и, при наличии, его фирменный знак;

б) торговая марка, наименование, тип, под которыми котел продается;

в) серийный номер и год изготовления (изготовитель вправе использовать код);

г) номинальная теплопроизводительность или диапазон теплопроизводительности, кВт;

д) рабочее давление, бар;

е) номинальная температура, °С.

6.1.2. Требования к паспортной табличке

Табличка должна быть долговечной, это касается как материала, так и надписи. Надпись должна быть стойкой к истиранию. При нормальных условиях табличка не должна выцветать до такой степени, чтобы информация стала неразборчивой.

Самоклеящиеся таблички не должны открепляться из-за высокой влажности и температуры.

7. Техническая документация и ее предоставление

7.1. Общие требования

Перечисленные в 7.2 и 7.3 документы на соответствующем языке должны прилагаться к каждому котлу.

7.2. Техническая информация и инструкции по монтажу

Эти документы должны содержать следующую, необходимую при проектировании установки, информацию:

- требуемое разрежение за котлом, мбар;

- температуру уходящих газов, °С;

- температуру уходящих газов для всего диапазона теплопроизводительности, °С;

- массовый расход продуктов сгорания, кг/с;

- диаметр патрубка уходящих газов, мм;

- гидравлическое сопротивление, мбар;

- максимальное теплопотребление, кВт;

- номинальную теплопроизводительность или диапазон теплопроизводительности, кВт;

- диапазон регулирования температуры, °С;

- вид топлива;

- двухпозиционное (ВКЛ/ВЫКЛ) или плавное регулирование. Инструкции по монтажу должны содержать следующие данные:

- сборка котла и, если необходимо, гидравлическое испытание (см. 5.3.2 или 5.4.2.2);

- если температура внизу котла может превышать 50°С, приводят информацию о необходимой дополнительной изоляции при установке на пол, изготовленный из горючего материала;

- информацию о монтаже и расположении датчиков контроля, индикации и безопасности;

- ввод в эксплуатацию, включая информацию о теплопотреблении, необходимом для достижения требуемой теплопроизводительности.

В дополнение должны быть помещены ссылки на стандарты и правила, требования которых необходимо выполнять при установке оборудования безопасности.

7.3. Инструкции по эксплуатации

Инструкции по эксплуатации должны содержать следующую информацию:

- рабочий режим котла;

- чистка и интервалы между чистками;

- действия, предпринимаемые в случае возникновения неисправностей и сбоев в работе;

- причины проведения работ по техническому обслуживанию компетентным персоналом и интервалы между подобными работами;

- вид топлива.

Другие печатные материалы (например, буклеты, каталоги и т.д.) не должны содержать данных, которые противоречили бы инструкциям по эксплуатации.

ПРИЛОЖЕНИЕ А
(обязательное)
Специальные требования к котлам с горелками с распыливанием топлива

Должны соблюдаться требования, содержащиеся в ЕН 303-2, за исключением случаев, когда котел используют со сниженной трубой или изготовитель оговаривает использование керосина; тогда вступают в силу следующие отличия от требований ЕН 303-2:

- по разделу 1 ЕН 303-2:

Используется керосин вязкостью от 1,3 до 2,9 мм²/с при температуре 20°С и плотностью от 0,77 до 0,82 г/см³ при температуре 15°С;

- по 3.2 ЕН 303-2:

Если коэффициент избытка воздуха, выбранный изготовителем, отличен от приведенного на рисунке 2 ЕН 303-2, он должен находиться в пределах допуска ±10 % и это значение используют для определения КПД и эмиссии;

- по 3.5 ЕН 303-2:

Когда котел используется со сниженной трубой, содержание несгоревших углеводородов в уходящих газах не должно превышать 5 ррт, исключая первые 10 с горения.

ПРИЛОЖЕНИЕ В
(обязательное)
Испытание

В.1. Требования к испытанию

Должны соблюдаться требования, содержащиеся в ЕН 304, за исключением случаев, когда котел используют со сниженной трубой или изготовитель оговаривает использование керосина; тогда вступают в силу следующие отличия от требований ЕН 304:

- по 4.1 ЕН 304:

Испытание проводят с использованием коммерчески доступного керосина, выбранного изготовителем, вязкостью от 1,3 до 2,9 мм²/с при температуре 20°С и плотностью от 0,77 до 0,82 г/см³ при температуре 15°С;

- по 4.1.2 ЕН 304:

Если низшая теплота сгорания не определяется калориметрически и отсутствует полный анализ, она с достаточной точностью может быть принята как:

H_i = 43,3 МДж/кг,

где принято топливо следующего состава: С = 0,85 кг/кг (углерод), Н = 0,141 кг/кг (водород), S = 0,0004 кг/кг (сера);

- по 5.4.2.2 ЕН 304:

Когда котел используется со сниженной трубой, разрежение за котлом должно поддерживаться в пределах значений, установленных изготовителем;

Топливо - печное бытовое (дизельное);

Испытание проводят с использованием коммерчески доступного печного бытового топлива в качестве выбранного изготовителем. Вязкость топлива должна быть (5,5 ±0,5) мм²/с при температуре 20°С и плотность - от 0,83 до 0,86 г/см³ при температуре 15°С;

- по 4.1.2 ЕН 304:

Если низшая теплота сгорания не определяется калориметрически и отсутствует полный анализ, она с достаточной точностью может быть принята как:

H_i = 42,689 МДж/кг,

где принято топливо следующего состава: С = 0,86 кг/кг (углерод), Н = 0,136 кг/кг (водород), S = 0,0003 кг/кг (сера).

В.2. Испытания котлов, оснащенных сниженной трубой

На котлах, предназначенных для работы со сниженной трубой, проводят следующие дополнительные испытания (на керосине):

8.2.1. Методика испытания

Выходное отверстие котла подлежит ряду ветровых испытаний с целью определения их воздействия на сгорание. Полноту сгорания определяют по измеренному содержанию несгоревших углеводородов в продуктах сгорания.

На рисунке В.1 показано расположение генератора ветра для испытания выходных отверстий газоходов.

8.2.2. Измерения

Горизонтальная плоскость

При скорости ветра 48 км/ч измерения проводятся с интервалом 15° по дуге 180°. Эта же процедура повторяется при скорости ветра 16 км/ч.

Вертикальная плоскость

Измерения проводятся при ветре под углом 45° и при его скоростях 48 и 16 км/ч.

В наиболее чувствительном положении в каждом из вышеперечисленных условий, то есть в том, где измеряется наибольшее ухудшение полноты сгорания, снимают также следующие характеристики: стабильность пламени, СО₂, СО, несгоревшие углеводороды, сажевое число и температуру уходящих газов.

Регистрируют температуру поверхности доступных частей газохода или ограждения дымохода, когда последние располагаются на высоте менее 2 м от основания котла.

8.2.3. Аппаратура

Требуется измерительное оборудование для определения следующих параметров:

а) сажевое число;

б) химический состав продуктов сгорания (СО₂, СО);

в) температура уходящих газов, °С;

г) давление/тяга в газоходе, мбар;

д) содержание несгоревших углеводородов (FID);

е) скорость ветра, км/ч;

ж) расход топлива, дм³/ч;

з) температура поверхности, °С.

Кроме того, необходимо следующее оборудование:

Генератор ветра и поворотная плита.

Систему из двигателя и вентилятора соответствующих габаритов и воздуховода используют как генератор ветра, способный создавать равномерный профиль давления на площади поверхности испытания, превышающей размер испытываемого оконечного устройства газохода.

В тех случаях, когда входное отверстие для воздуха и выходное отверстие для уходящих газов являются концентрическими или смежными, то есть их центры отстоят не более чем на 500 мм, профиль равномерного давления должен охватывать оба отверстия.

8.2.4. Подготовка аппаратуры

Равномерность профиля давления проверяют направлением ветра, движущегося со скоростью 21 км/ч в горизонтальном направлении, под прямыми углами на испытуемую стенку, расположенную на расстоянии 1,5 м от выхода генератора. Измеряют чувствительным манометром разность давлений в центральной точке испытания и ряде других точек. Эта разность не должна превышать ±2,5 Па на площади, предназначенной для ограждающего устройства. При других результатах поток воздуха в генераторе следует отрегулировать таким образом, чтобы давление находилось в пределах установленного допуска.

После того, как будет получено равномерное давление, ограждающее устройство устанавливают в стене в соответствии с рекомендациями изготовителя.

Затем включают котел и генератор ветра, измерения начинают не ранее чем через 30 с после включения генератора.

8.2.5. Испытания

Установив заданное устройство на поворотной плите, при скорости ветра 48 км/ч в горизонтальной плоскости поворачивают это устройство и измеряют сажевое число через интервалы 15° по дуге 180°.

Уменьшают скорость ветра до 16 км/ч и повторяют измерения.

Создают скорость ветра 48 км/ч в вертикальной плоскости под углом 45° согласно рисунку В.1.

Повторяют измерения при скорости ветра 16 км/ч.

Когда наихудшее положение ветра определено по сажевому числу, фиксируют рабочие параметры данного устройства относительно стабильности пламени, СО₂, СО, сажевого числа и несгоревших углеводородов.

8.2.6. Требования к полноте сгорания

Не должны быть превышены следующие максимальные значения:

а) наибольшее содержание СО 0,2 %;

б) сажевое число 2;

в) несгоревшие углеводороды при наиболее тяжелых условиях не более 5 ррт (кроме первых 10 с горения).

8.2.7. Испытание защитного ограждения

Оконечное ограждение должно выдерживать нагрузку 15,0 кг ± 25 г на диске диаметром (100 ±1) мм, помещенным посередине между фиксирующими точками на 1 мин. Видимая остаточная деформация не должна наблюдаться.

Ни одно отверстие в оконечном защитном кожухе не должно пропускать сферу диаметром больше 16 мм.

Размеры оконечного защитного кожуха, установленного в соответствии с инструкциями изготовителя, должны быть такими, чтобы расстояние между любой частью этого кожуха и оконечного устройства, за исключением стенной плиты, превышало 50 мм. Подобное ограждение не должно иметь острых кромок, способных привести к травме.

Направление ветра в вертикальной плоскости: а - котел; b - выход газов; с - испытательная стена

Направление ветра в горизонтальной плоскости: а - котел; b - выход газов; с - испытательная стена

Рисунок В. 1 - Расположение генератора ветра для испытания сниженных труб
