Таблица 4
В миллиметрах
|
Номинальный размер
|
Предельные отклонения размера
 на расстоянии
| |
|
до 6 включ.
|
св. 6
до 12 включ.
|
св. 12 до 25 включ.
|
св. 25 до 50 включ.
|
св. 50 до 75 включ.
|
св. 75 до 100 включ.
|
св. 100 до 150 включ.
|
св. 150
| |
Нормальная точность
| |
До 6 включ.
|
±0,25
|
±0,35
|
±0,45
|
±0,50
|
-
|
-
|
-
|
-
| |
Св. 6 до 12 включ.
|
±0,30
|
±0,45
|
±0,55
|
±0,65
|
±0,75
|
±0,90
|
-
|
-
| |
" 12 " 25 "
|
±0,60
|
±0,65
|
±0,75
|
±0,90
|
±1,00
|
±1,20
|
±1,60
|
| |
" 25 " 50 "
|
±0,70
|
±0,80
|
±0,90
|
±1,10
|
±1,20
|
±1,60
|
±1,85
|
±1,95
| |
" 50 " 75 "
|
±0,80
|
±0,95
|
±1,10
|
±1,30
|
±1,60
|
±1,90
|
±2,10
|
±2,30
| |
" 75 " 100 "
|
±1,00
|
±1,10
|
±1,20
|
±1,50
|
±1,80
|
±2,20
|
±2,60
|
±2,80
| |
" 100 " 150 "
|
±1,20
|
±1,35
|
±1,60
|
±1,90
|
±2,20
|
±2,50
|
±3,00
|
-
| |
" 150
|
±1,50
|
±1,70
|
±1,95
|
±2,10
|
±2,60
|
±3,00
|
-
|
-
| |
Повышенная точность
| |
До 6 включ.
|
±0,20
|
±0,25
|
±0,35
|
±0,40
|
-
|
-
|
-
|
-
| |
Св. 6 до 12 включ.
|
±0,25
|
±0,35
|
±0,40
|
±0,50
|
±0,65
|
±0,70
|
-
|
-
| |
" 12 " 25 "
|
±0,45
|
±0,50
|
±0,65
|
±0,70
|
±0,85
|
±1,00
|
±1,40
|
-
| |
" 25 " 50 "
|
±0,55
|
±0,60
|
±0,70
|
±0,85
|
±0,90
|
±1,20
|
±1,55
|
±1,65
| |
" 50 " 75 "
|
±0,60
|
±0,75
|
±0,80
|
±1,00
|
±1,20
|
±1,40
|
±1,70
|
±1,80
| |
" 75 " 100 "
|
±0,75
|
±0,80
|
±0,90
|
±1,15
|
±1,40
|
±1,70
|
±2,20
|
±2,80
| |
" 100 " 150 "
|
±0,80
|
±1,00
|
±1,20
|
±1,50
|
±1,70
|
±1,90
|
±2,50
|
-
| |
" 150
|
±1,20
|
±1,30
|
±1,50
|
±1,65
|
±2,00
|
±2,25
|
-
|
-
| |
Особая точность
| |
До 6 включ.
|
±0,15
|
±0,15
|
±0,20
|
±0,20
|
-
|
-
|
-
|
-
| |
Св. 6 до 12 включ.
|
±0,20
|
±0,20
|
±0,25
|
±0,30
|
±0,35
|
±0,40
|
-
|
-
| |
" 12 " 25 "
|
±0,25
|
±0,25
|
±0,30
|
±0,35
|
±0,40
|
±0,45
|
-
|
-
| |
" 25 " 50 "
|
±0,30
|
±0,35
|
±0,40
|
±0,45
|
±0,50
|
±0,55
|
±0,60
|
±0,70
| |
" 50 " 75 "
|
±0,45
|
±0,50
|
±0,50
|
±0,55
|
±0,60
|
±0,65
|
±0,75
|
±0,90
| |
" 75 " 100 "
|
±0,50
|
±0,55
|
±0,60
|
±0,65
|
±0,70
|
±0,75
|
±0,85
|
±1,20
| |
" 100 " 150 "
|
±0,60
|
±0,65
|
±0,70
|
±0,75
|
±0,85
|
±0,95
|
±1,20
|
-
| |
" 150
|
±0,90
|
±0,95
|
±1,20
|
±1,25
|
±1,30
|
±1,35
|
-
|
-
|

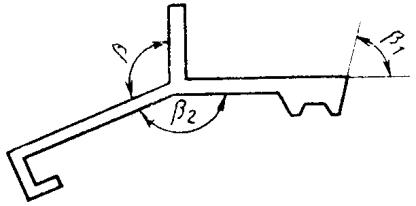

4.2.6 Предельные отклонения угловых размеров  поперечного сечения профилей (рисунок 12), если значения углов указаны на чертежах, не должны быть более:
 - для профилей нормальной точности;
 - для профилей повышенной точности;
 - для профилей особой точности.
Рис. 12
4.2.7 Поперечная кривизна  (рисунки 13-16) профилей в процентах от ширины  не должны быть более значений, указанных в таблице 5.
|
Рисунок 13
|
Рисунок 14
| |
Рисунок 15
|
Рисунок 16
|
Таблица 5
|
Ширина
|
Поперечная кривизна  для профилей, проценты от
| |
 , мм
|
нормальной точности
|
повышенной точности
|
особой точности
| |
До 200
|
1,5
|
1,0
|
|
|
