ГОСТ 26020-83
УДК 669.14-422.2-122.4:006.354 Группа
В22
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ПАРАЛЛЕЛЬНЫМИ
ГРАНЯМИ ПОЛОК
Сортамент
Hot-rolled steel I-beam with parallel flange edges.
Dimensions
ОКП 09 2500
Постановлением Государственного комитета СССР по стандартам от 17
декабря 1983 г. № 6095 срок действия
установлен
с 01.01.86
1. Настоящий стандарт распространяется на стальные горячекатаные
двутавры с параллельными гранями полок высотой от 100 до 1000 мм
и шириной полок от 55 до 400 мм.
2. По соотношению размеров и условиям применения двутавры
подразделяются на типы:
Б — нормальные двутавры;
Ш — широкополочные двутавры;
К — колонные двутавры.
3. Поперечное сечение двутавров должно соответствовать указанному на
черт. 1.
4. Размеры двутавров, площадь поперечного сечения, линейная плотность
и справочные величины приведены в табл. 1.
5. Предельные отклонения по размерам и геометрической форме двутавров
(черт. 1 и 2) не должны превышать величин, приведенных в табл. 2.
|
Обозначение к чертежу и табл. 1:
h — высота двутвара; b
— ширина полки; s —
толщина стенки; t —толщина
полки; r — радиус
сопряжения; I — момент
инерции; W — момент
сопротивления; S — статистический момент полусечения;
i — радиус инерции.
Черт. 1
|

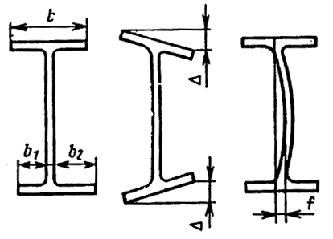

Условные обозначения:
b1 — ширина
укороченного фланца;
b2—
ширина удлиненного фланца;
— перекос полки;
f —
кривизна стенки по высоте сечения.
Черт. 2
|
Таблица 1
|
Номер профиля
|
мм
|
Площадь сечения,
|
Линейная плотность,
|
Справочные
величины для осей
|
|
|
h
|
b
|
s
|
t
|
r
|
см2
|
кг/м
|
Х-Х
|
Y-Y
|
|
|
|
|
|
|
|
|
|
Ix,
см4
|
Wx,см3
|
Sx,
см3
|
tx,
см
|
Iy,
см4
|
Wy,см3
|
ty,
см
|
|
Нормальные двутавры
|
|
10Б1
|
100
|
55
|
4,1
|
5,7
|
7
|
10,32
|
8,1
|
171
|
34,2
|
19,7
|
4,07
|
15,9
|
5,8
|
1,24
|
|
12Б1
12Б2
|
117,6
120
|
64
64
|
3,8
4,4
|
5,1
6,3
|
7
|
11,03
13,21
|
8,7
10,4
|
257
318
|
43,8
53,0
|
24,9
30,4
|
4,83
4,90
|
22,4
27,7
|
7,0
8,6
|
1,42
1,45
|
|
14Б1
14Б2
|
137,4
140
|
73
73
|
3,8
4,7
|
5,6
6,9
|
7
|
13,39
16,43
|
10,5
12,9
|
435
541
|
63,3
77,3
|
35,8
44,2
|
5,70
5,74
|
36,4
44,9
|
10,0
12,3
|
1,65
1,65
|
|
16Б1
16Б2
|
157
160
|
82
82
|
4,0
5,0
|
5,9
7,4
|
9
|
16,18
20,09
|
12,7
15,8
|
689
869
|
87,8
108,7
|
49,5
61,9
|
6,53
6,58
|
54,4
68,3
|
13,3
16,6
|
1,83
1,84
|
|
18Б1
18Б2
|
177
180
|
91
91
|
4,3
5,3
|
6,5
8,0
|
9
|
19,58
23,95
|
15,4
18,8
|
1063
1317
|
120,1
146,3
|
67,7
83,2
|
7,37
7,41
|
81,9
100,8
|
18,0
22,2
|
2,04
2,05
|
|
20Б1
|
200
|
100
|
5,6
|
8,5
|
12
|
28,49
|
22,4
|
1943
|
194,3
|
110,3
|
8,26
|
142,3
|
28,5
|
2,23
|
|
23Б1
|
230
|
110
|
5,6
|
9,0
|
12
|
32,91
|
25,8
|
2996
|
260,5
|
147,2
|
9,54
|
200,3
|
36,4
|
2,47
|
|
26Б1
26Б2
|
258
261
|
120
120
|
5,8
6,0
|
8,5
10,0
|
12
|
35,62
39,70
|
28,0
31,2
|
4024
4654
|
312,0
356,6
|
176,6
201,5
|
10,63
10,83
|
245,6
288,8
|
40,9
48,1
|
2,63
2,70
|
|
30Б1
30Б2
|
296
299
|
140
140
|
5,8
6,0
|
8,5
10,0
|
15
|
41,92
46,67
|
32,9
36,6
|
6328
7293
|
427,0
487,8
|
240,0
273,8
|
12,29
12,50
|
390,0
458,6
|
55,7
65,5
|
3,05
3,13
|
|
35Б1
35Б2
|
346
349
|
155
155
|
6,2
6,5
|
8,5
10,0
|
18
|
49,53
55,17
|
38,9
43,3
|
10060
11550
|
581,7
662,2
|
328,6
373,0
|
14,25
14,47
|
529,6
622,9
|
68,3
80,4
|
3,27
3,36
|
|
40Б1
40Б2
|
392
396
|
165
165
|
7,0
7,5
|
9,5
11,5
|
21
|
61,25
69,72
|
48,1
54,7
|
15750
18530
|
803,6
935,7
|
456,0
529,7
|
16,03
16,30
|
714,9
865,0
|
86,7
104,8
|
3,42
3,52
|
|
45Б1
45Б2
|
443
447
|
180
180
|
7,8
8,4
|
11,0
13,0
|
21
|
76,23
85,96
|
59,8
67,5
|
24940
28870
|
1125,8
1291,9
|
639,5
732,9
|
18,09
18,32
|
1073,7
1269,0
|
119,3
141,0
|
3,75
3,84
|
|
50Б1
50Б2
|
492
496
|
200
200
|
8,8
9,2
|
12,0
14,0
|
21
|
92,98
102,80
|
73,0
80,7
|
37160
42390
|
1511,0
1709,0
|
860,4
970,2
|
19,99
20,30
|
1606,0
1873,0
|
160,6
187,3
|
4,16
4,27
|
|
55Б1
55Б2
|
543
547
|
220
220
|
9,5
10,0
|
13,5
15,5
|
24
|
113,37
124,75
|
89,0
97,9
|
55680
62790
|
2051,0
2296,0
|
1165,0
1302,0
|
22,16
22,43
|
2404,0
2760,0
|
218,6
250,9
|
4,61
4,70
|
|
60Б1
60Б2
|
593
597
|
230
230
|
10,5
11,0
|
15,5
17,5
|
24
|
135,26
147,30
|
106,2
115,6
|
78760
87640
|
2656,0
2936,0
|
1512,0
1669,0
|
24,13
24,39
|
3154,0
3561,0
|
274,3
309,6
|
4,83
4,92
|
|
70Б1
70Б2
|
691
697
|
260
260
|
12,0
12,5
|
15,5
18,5
|
24
|
164,70
183,60
|
129,3
144,2
|
125930
145912
|
3645,0
4187
|
2095,0
2393,0
|
27,65
28,19
|
4556,0
5437,0
|
|
|
