ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
СОЮЗА ССР
ДЕТАЛИ ДЛЯ КРЕПЛЕНИЯ
ТРУБОПРОВОДОВ И КАБЕЛЕЙ
(СКОБЫ, ХОМУТЫ И СЕРЬГИ)
ОБЛЕГЧЕННЫЕ
конструкция и размеры
ГОСТ 17679-80
|
ХОМУТЫ ОБЛЕГЧЕННЫЕ ДЛЯ
КРЕПЛЕНИЯ ТРУБОПРОВОДОВ Конструкция и размеры Light yokes for pipe-line and cable fixing. |
ГОСТ
|
Дата введения 01.01.81
1. Хомуты подразделяются на типы в соответствии с табл. 1.
Таблица 1
|
Наименования |
Типы |
Эскизы |
|
|
Хомуты для крепления трубопроводов |
I |
Исполнение I |
|
|
Исполнение II |
|
||
|
II |
|
||
|
Хомуты для крепления трубопроводов и кабелей |
III |
|
|
|
IV |
|
||
|
V |
|
||
|
VI |
|
||
|
VII |
|
||
|
VIII |
|
||
|
Хомуты для крепления кабелей |
IX |
|
|
2. Конструкция и размеры хомутов для крепления трубопроводов должны соответствовать указанным на черт. 1-5 и в табл. 2-6, соответственно.

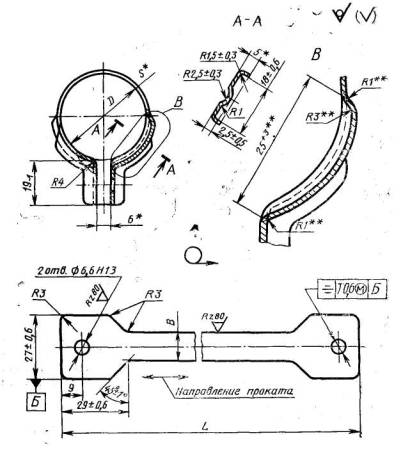

Исполнение I
Деталь - в состоянии ее измерения
_____________
*Размеры для справок.
**Размеры обеспечиваются инструментом.
Черт. 1
Таблица 2
|
D (пред. откл. + 0,5 -0,3) |
В (пред. откл. ±0,6) |
L |
S |
Масса 1000 шт., кг≈ |
Применяемость |
|
24 |
12 |
107 |
1,0 |
15,8 |
|
|
30 |
126 |
17,3 |
|
||
|
32 |
131 |
17,8 |
|
||
|
34 |
138 |
18,5 |
|
||
|
36 |
145 |
19,1 |
|
||
|
38 |
151 |
20,0 |
|
||
|
40 |
157 |
20,3 |
|
||
|
42 |
163 |
20,9 |
|
||
|
45 |
173 |
21,7 |
|
||
|
48 |
182 |
22,7 |
|
||
|
50 |
189 |
23,2 |
|
||
|
53 |
14 |
198 |
1,2 |
31,8 |
|
|
56 |
208 |
33,0 |
|
||
|
60 |
220 |
34,6 |
|
||
|
63 |
229 |
36,0 |
|
||
|
65 |
235 |
38,1 |
|
||
|
70 |
251 |
38,9 |
|
||
|
75 |
267 |
40,9 |
|
||
|
80 |
282 |
42,9 |
|
||
|
85 |
298 |
45,0 |
|
||
|
90 |
313 |
47,1 |
|
||
|
95 |
329 |
49,2 |
|
Пример условного обозначения хомута типа I, исполнения I, D=40 мм, из стали марки 25, с покрытием Ц15.хр:
Хомут ТI - I - 40 - 25-Ц15.хр ГОСТ 17679-80
То же, из стали марки 25, с покрытием Кд15.хр:
Хомут ТI - I - 40 - 25-Кд15.хр ГОСТ 17679-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Хомут ТI - I - 40 - 12Х18Н10Т - Хим.Пас ГОСТ 17679-80

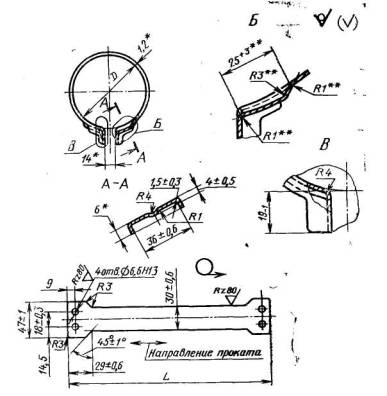

Исполнение II
Деталь - в состоянии ее измерения.
___________
*Размеры для справок.
**Размеры обеспечиваются инструментом.
Черт. 2
Таблица 3
|
D (пред. откл. +0,5) -0?3 |
L |
Масса 1000 шт., кг ≈: |
Применяемость |
|
100 |
338 |
102,4 |
|
|
110 |
368 |
111,0 |
|
|
120 |
401 |
120,0 |
|
|
130 |
431 |
128,9 |
|
|
140 |
463 |
137,5 |
|
|
150 |
495 |
146,7 |
|
|
160 |
525 |
155,5 |
|
Пример условного обозначения хомута типа I, исполнения II, D=100 мм, из стали марки 25, с покрытием Ц15.хр:
Хомут TI - II - 100 - 25-Ц15.хр ГОСТ 17679-80
То же, из стали марки 25, с покрытием Кд15.хр:
Хомут ТI - II - 100 - 25 - Кд15.хр ГОСТ 17679-80
То же, из стали марки 12XI8H10T, с покрытием Хим.Пас:
Хомут TI - II - 100 - 12Х18Н10Т - Хим.Пас ГОСТ 17679-80

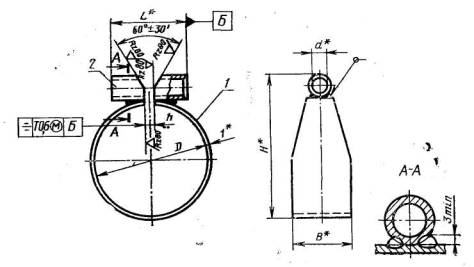

Деталь - в состоянии ее измерения.
1 - кольцо; 2 - втулка
_____________
* Размеры для справок.
Сварка - ручная дуговая; допускается сварка в среде инертных газов газовая
Черт. 3
Таблица 4
|
D (пред. откл. +0,5 -0,3) |
d |
в |
L |
н |
h |
Масса 1000 шт., кг ≈ |
Обозначения деталей из стали марок |
Применяемость |
|||
|
20 |
12Х18Н10Т |
20 |
12Х18H10T |
||||||||
|
Дет. 1 Кольцо |
Дет. 2. Втулка |
||||||||||
|
14 |
5,2 |
10 |
16 |
24 |
3 |
7,5 |
14-10-20 |
14-10-12Х18Н10T |
5,2-16-20 |
5,2-16-12Х18Н10Т |
|
|
15 |
8,7 |
14-15-20 |
14-15-12Х18Н10Т |
|
|||||||
|
20 |
9,9 |
14-20-20 |
14-20-12X18Н10Т |
|
|||||||
|
16 |
10 |
26 |
8,0 |
16-10-20 |
16-20-12Х18Н10Т |
|
|||||
|
15 |
9,6 |
16-15-20 |
16-15-12Х18Н10Т |
|
|||||||
|
20 |
10,8 |
16-20-20 |
16-20-12X18Н10Т |
|
|||||||
|
18 |
10 |
28 |
8,5 |
18-10-20 |
18-10-12Х18Н10Т |
|
|||||
|
15 |
10,4 |
18-15-20 |
18-15-12Х18Н10Т |
|
|||||||
|
20 |
11,9 |
18-20-20 |
18-20-12X18Н10Т |
|
|||||||
|
20 |
10 |
20 |
30 |
9,9 |
20-10-20 |
20-10-12Х18Н10Т |
5,2-20-20 |
5,2-20-12Х18Н10Т | |||
