ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРИЖИМЫ,.
ДЕРЖАТЕЛИ И ПОЯСКИ
ДЛЯ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
И КАБЕЛЕЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 17020-78
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПРИЖИМЫ, ДЕРЖАТЕЛИ И ПОЯСКИ ДЛЯ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ И КАБЕЛЕЙ Конструкция и размеры Clamps, holders end belts for fixing pipe-lines and cables. Design end dimensions |
ГОСТ
Взамен ГОСТ 17020-71 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 30 января 1978 г. № 281 срок введения установлен
с 01.01.79
Проверен в 1983 г. Постановлением Госстандарта от 30.03.83 № 1516 срок действия продлен
до 01.01.89
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на прижимы, держатели и пояски для крепления трубопроводов и кабелей и устанавливает их конструкцию и размеры.
2. Конструкция и размеры прижимов для крепления трубопроводов должны соответствовать указанным на черт. 1 - 5 и в табл. 1 - 5.
(Измененная редакция, Изм. № 1).

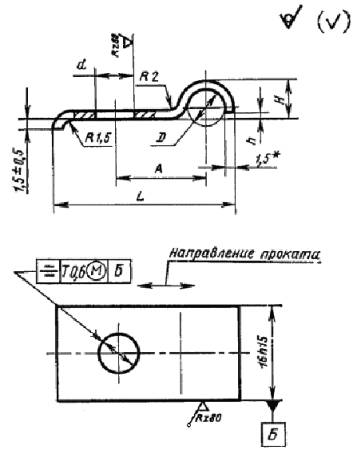

Тип I
* Размер для справок.
Черт. 1
(Измененная редакция, Изм. № 2).
Таблица 1
Размеры, мм
d (Пред. откл. по H13)
А (Пред. откл. ± 0,5)
L (Пред. откл. ± 0,5)
H
h
Масса 1000 шт. стальных прижимов, кг
Применяемость
4
4,5
13
26
4,0
-
5,60
6,6
5
4,5
14
28
5,0
6,24
6,6
6
4,5
15
30
6,0
1
6,55
6,6
8
4,5
16
32
8,0
2
7,83
6,6
10
4,5
17
34
10,0
8,50
6,6
12
4,5
18
36
12,0
9,35
6,6
14
4,5
19
38
13,5
10,20
6,6
16
4,5
20
40
15,5
10,80
6,6
18
4,5
21
42
17,5
12,20
6,6
(Измененная редакция, Изм. № 2).
Примечание. Для определения массы прижимов из алюминиевого сплава значения массы, указанные в табл. 1, должны быть умножены на коэффициент 0,356.
Пример условного обозначения прижима типа I D = 4 мм и d = 4,5 мм, из стали марки 25, с покрытием Ц15.хр:
Прижим TI-4-4,5-25-Ц15.хр ГОСТ 17020-78
То же, из стали 25, с покрытием Кд15.хр:
Прижим TI-4-4,5-25-Кд15.хр ГОСТ 17020-78
То же, из стали марки 12Х18Н10Т, с покрытием Хим. Пас:
Прижим TI-4-4,5-12Х18Н10Т-Хим. Пас ГОСТ 17020-78
То же, из алюминиевого сплава Д16АМ, с покрытием Ан. Окс. нхр:
Прижим TI-4-4,5-Д16АМ-Ан. Окс. нхр ГОСТ 17020-78
(Измененная редакция, Изм. № 2).

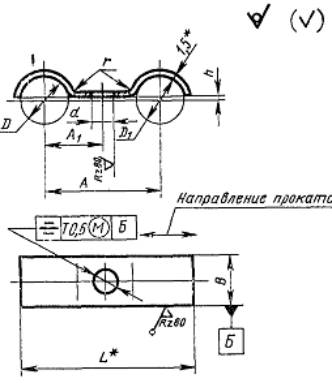

Тип II
* Размеры для справок.
Черт. 2
(Измененная редакция, Изм. № 2).
Таблица 2
Размеры, мм
D1 (Пред. откл. + 0,5 - 0,3)
d (Пред. откл. по Н13)
A
А1
B (Пред. откл. по h15)
L
h (Пред. откл. ±0,2)
r
Масса 1000 шт. стальных прижимов, кг »
Применяемость
Сталь (Пред. откл. ±0,5)
Алюминиевый сплав (Пред. откл. ±0,5)
Сталь (Пред. откл. ±0,5)
Алюминиевый сплав (Пред. откл. ±0,5)
Сталь
Алюминиевый сплав
Сталь
Алюминиевый сплав
6
6
4,5
22
25
11,0
