ГОСТ 16140-77* Стеллажи сборно-разборные. Технические условия.

СТЕЛЛАЖИ СБОРНО-РАЗБОРНЫЕ

Технические условия

Collapsable neks.
Specifications

ГОСТ
16140-77

Качество сварных соединений (пп. 2.8 и 2.9) проверяют по ГОСТ 3242-79.

6.3. При испытании на прочность и устойчивость вертикальной и горизонтальной нагрузками (п. 2.14) стеллаж, имеющий все элементы, предусмотренные рабочими чертежами, собирают из трех секций и подвергают, воздействию статических нагрузок. Опоры стеллажей должны иметь жесткое соединение с основанием, закрепленным на полу.

6.4. При испытании вертикальной нагрузкой (см. черт. 3, 4) к каждой ячейке стеллажа через жесткие брусья длиной В прикладывается нагрузка

2qB = 1,25Q,

где q - интенсивность распределения нагрузки;

Q - допускаемая нагрузка на ячейку по ГОСТ 14757-81.

Нагрузка на стеллаж - 1,25 Qn, где п - число ячеек в стеллаже.

Продолжительность действия нагрузки - 10 мин.

После снятия вертикальной нагрузки производится испытание горизонтальной статической нагрузкой (см. черт. 5, 6). В точке  на высоте Н одной из крайних секций стеллажа через жесткий брус длиной В прикладывают в течение 10 мин горизонтальную нагрузку, равную

Затем измеряют неперпендикулярность стоек стеллажа к горизонтальной плоскости и нагрузку Р снимают. После этого через жесткий брус длиной L в течение 10 мин прикладывают нагрузку Р в точке  этой же секции, измеряют неперпендикулярность стоек секций стеллажа к горизонтальной плоскости и нагрузку Р снимают.

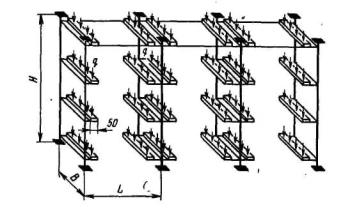

Стеллаж с настилом

Черт. 3

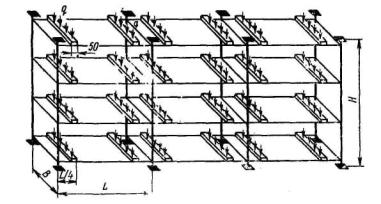

Консольный стеллаж

Черт. 4

6.5. После испытаний действием вертикальной и горизонтальной нагрузок стеллаж должен удовлетворять требованиям п. 2.13. Швы сварных соединений - требованиям п. 2.9. Детали стеллажа не должны иметь повреждений и остаточных деформаций.

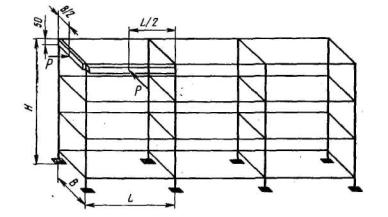

Стеллаж с настилом

Черт. 5

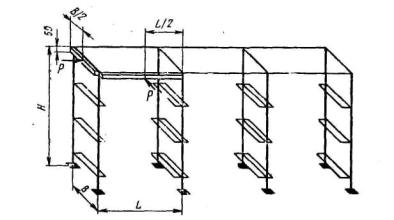

Консольный стеллаж

Черт. 6

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. На видном месте первой рамы стеллажей должна быть установлена табличка по ГОСТ 12970-67 или ГОСТ 12971-67, содержащая:

товарный знак предприятия-изготовителя;

тип стеллажа;

размер ячейки стеллажа в плане;

допускаемую нагрузку на ячейку и секцию;

дату выпуска.

7.2. Рамы стеллажа должны быть плотно уложены в пачки, крепежные изделия - в дощатые ящики по ГОСТ 16536-84 или ГОСТ 15623-84. Каждая пачка или ящик должны содержать детали и сборочные единицы стеллажа одного типа и размера.

7.3. Масса брутто пачки - не более 5 т.

7.4. Пачки должны быть прочно обвязаны в поперечном, направлении проволокой или лентой не менее чем в двух местах, обеспечивая сохранность пачек от рассыпания и сохранность деталей и сборочных единиц от деформирования в местах перевязок. Крепление пачек должно гарантировать устойчивое транспортирование и хранение.

К каждой пачке и ящику прикрепляют ярлык с указанием, товарного знака предприятия-изготовителя, условного обозначения, числа деталей и сборочных единиц стеллажа, массы брутто.

7.5. При упаковывании деталей, отправляемых одному потребителю, в один ящик вкладывается документация в соответствие с требованиями п. 4.2.

7.6. Маркировка грузовых мест - по ГОСТ 14192-77.

7.7. Транспортирование, хранение деталей и сборочных единиц стеллажей - по группе условий хранения Ж1 ГОСТ 15150-69.

При хранении и транспортировании детали и сборочные единицы стеллажей не должны испытывать воздействия нагрузок, приводящих к остаточным деформациям.

8. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

8.1. Стеллажи на месте эксплуатации должны быть установлены в соответствии с инструкцией по монтажу и инструкцией по эксплуатации.

8.2. Стеллажи должны быть установлены на ровной площадке с твердым покрытием, имеющей уклон с учетом неплоскостности 0,002.

8.3. С целью проверки технического состояния и соответствия требованиям настоящего стандарта стеллажи на месте эксплуатации должны подвергаться осмотру и испытанию статической, нагрузкой в соответствии с требованиями эксплуатационной документации.

9. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

9.1. Предприятие-изготовитель должно гарантировать соответствие стеллажей требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.

9.2. Гарантийный срок эксплуатации - 24 мес. со дня ввода стеллажа в эксплуатацию.

(Измененная редакция, Изм. № 1).
