ГОСТ 19771-93 Уголки стальные гнутые равнополочные. Сортамент

ГОСТ 19771-93

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ

СОРТАМЕНТ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов (УкрНИИМет)

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3 от 17 февраля 1993 г.)

За принятие проголосовали:

3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1997 г. № 206 межгосударственный стандарт ГОСТ 19771-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

4 ВЗАМЕН ГОСТ 19771-74

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 1998-01-01

1 Настоящий стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

2 По точности профилирования уголки изготовляют:

А - высокой точности;

Б - повышенной;

В - обычной.

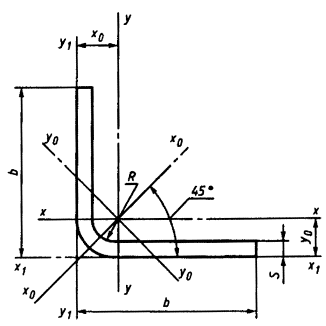

3 Поперечное сечение уголков должно соответствовать указанному на рисунке.

Обозначения к рисунку и таблицам 1 и 2:

b - ширина полки;

S - толщина полки;

R - радиус кривизны;

I - момент инерции;

i - радиус инерции;

x₀, y₀ - расстояние от центра тяжести до наружных поверхностей полок;

 - отношение расчетного свеса полки к толщине полки;

F - площадь поперечного сечения.

4 Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать: для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм² (47 кгс/мм²) - указанным в таблице 1; для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм² (47 кгс/мм²) - указанным в таблице 2.

Таблица 1
