ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАРИВАЕМОСТЬ СТАЛЕЙ
МЕТОД ОЦЕНКИ ВЛИЯНИЯ СВАРКИ
ПЛАВЛЕНИЕМ
НА ОСНОВНОЙ МЕТАЛЛ
ГОСТ 23870-79
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СВАРИВАЕМОСТЬ СТАЛЕЙ Метод оценки влияния сварки плавлением на основной металл Weldability
of steels. Test method for evalution of |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 30 октября 1979 г. № 4140 срок действия установлен
с 01.01.1981 г.
до 01.01.1986 г.
Настоящий стандарт устанавливает метод оценки влияния сварки плавлением на основной металл в околошовной зоне, при котором тепловое воздействие на металл осуществляется без выполнения сварки.
В результате испытаний устанавливают зависимости временного сопротивления, относительного удлинения после разрыва, относительного сужения после разрыва, предела длительной прочности, ударной вязкости, твердости, величины зерна и содержания структурных составляющих от скорости охлаждения.
Стандарт применяется для научно-исследовательских и экспериментальных работ.
Термины и определения приведены в справочном приложении КСП
Электронный автоматический самопишущий потенциометр КСП-4, мод. 41.130.50 001, гр. ПП-1, 0 - 1600 °С по ТУ 25.05-1290-72
1
Рекомендуемое

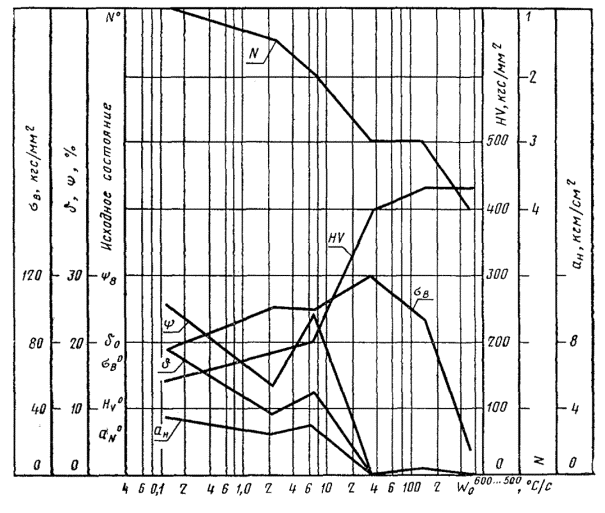

График зависимости временного сопротивления (σв), относительного удлинения после разрыва (δ), относительного сужения после разрыва (φ), твердости (НV), ударной вязкости (aн) и балла зерна (N0) при комнатной температуре от скорости охлаждения для стали 35

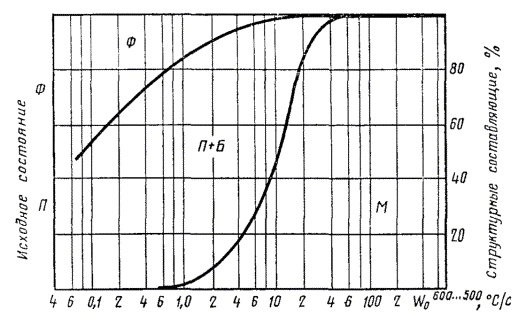

График зависимости процентного содержания структурных составляющих при комнатной температуре (Ф - феррит, П - перлит, Б - бейнит, М - мартенсит) от скорости охлаждения для стали 35
СОДЕРЖАНИЕ
