ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ ВЫСОКОПРОЧНЫЕ КЛАССА ТОЧНОСТИ В
Конструкция и размеры
ГОСТ 22353-77
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ ВЫСОКОПРОЧНЫЕ ГОСТ
КЛАССА ТОЧНОСТИ В 22353-77*
Конструкция и размеры
Hight strength bolts of product grade B.
Construction and dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 7 февраля 1977 г. № 309 срок введения установлен
с 01.01.79
Несоблюдение стандарта преследуется по закону
1. Стандарт распространяется на болты с шестигранной головкой класса точности В, предназначенные для стальных строительных конструкций (в том числе мостовых), а также для металлических конструкций, применяемых в тяжелом машиностроении.

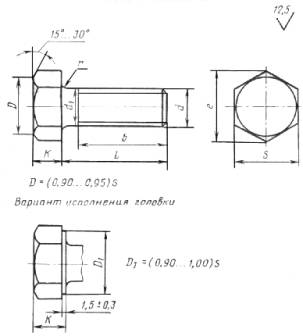

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.
Таблица 1
мм
|
Номинальный диаметр резьбы d |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
Шаг резьбы |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
|||
|
Диаметр стержня d1 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
Размер «под ключ» S |
27 |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Высота головки К |
12,0 |
13,0 |
14,0 |
15,0 |
17,0 |
19,0 |
23,0 |
26,0 |
30,0 |
|
|
Диаметр описанной окружности е, не менее |
29,9 |
33,3 |
35,0 |
39,6 |
45,2 |
50,9 |
60,8 |
72,1 |
83,4 |
|
|
Радиус под головкой r |
От 1,5 до 2,0 |
От 2,0 до 2,5 |
От 3,0 до 4,0 |
От 4,0 до 5,0 |
||||||
Примечание. Размеры, заложенные в скобки, применять не рекомендуется.
Таблица 2
мм
|
Номинальная длина |
Длина резьбы b при номинальном диаметре резьбы d |
|||||||||
|
стержня l |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
40 |
х |
- |
- |
|
|
|
|
|
|
|
|
45 |
38 |
х |
- |
- |
- |
|
|
|
|
|
|
50 |
38 |
42 |
х |
|
|
- |
|
|
|
|
|
55 |
38 |
42 |
46 |
х |
|
|
- |
|
|
|
|
60 |
38 |
42 |
46 |
50 |
х |
|
|
- |
|
|
|
65 |
38 |
42 |
46 |
50 |
54 |
|
|
|
|
|
|
70 |
38 |
42 |
46 |
50 |
54 |
|||||
