ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру £ 10 МПа (£ 100 кгс/см2)
СЕДЛОВИНЫ НАКЛАДНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 17377-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ДЕТАЛИ ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ НА Ру £ 10 МПа (£ 100 кгс/см2) СЕДЛОВИНЫ НАКЛАДНЫЕ Конструкция и размеры Seamless welded steel pipeline components for Pn £ 10 MPa (£ 100 kgf/cm2). Covering saddles. Design and dimensions |
ГОСТ
Взамен ГОСТ 17377-77 |
Постановлением Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6712 срок действия установлен
с 01.01.85 до 01.01.90
* Переиздание (июль 1986 г.)
с Изменением № 1,
утвержденным в декабре 1984 г.; Пост. № 4187 от 10.12.84 (ИУС № 3-85).
1. Настоящий стандарт распространяется на стальные накладные бесшовные приварные седловины на Ру =10 МПа (£ 100 кгс/ /см2).
2. Основные параметры седловин - по ГОСТ 17374-83. Не допускается применение седловин для трубопроводов, на которые распространяются Правила Госгортехнадзора СССР.

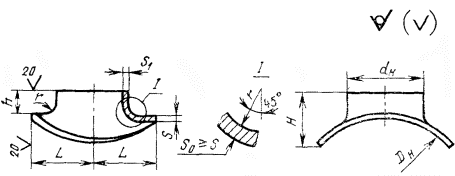

3. Конструкция и размеры седловин должны соответствовать указанным на чертеже и в таблице.
Примечание. Величина условного давления определена без учета прочности сварного соединения седловин с трубами.
Размеры, мм
Наружный диаметр
L, не менее
H
h
s
s1
r*, не более
Условное давление Ру, МПа (» кгс/см2), не более, для неагрессивных сред
Масса, кг, не более
Dy
dy
Dн
dн
100
50
108
57
48
40
18
4,0
3,0
7
6,3 (63)
0,3
6,0
4,0
10,0 (100)
0,6
40
45
38
30
15
4,0
2,5
6,3 (63)
0,3
6,0
2,2
10,0 (100)
0,4
32
38
30
20
12
4,0
2,0
6,3 (63)
0,2
6,0
2,0
10,0 (100)
0,3
125
65
133
76
60
50
22
4,0
3,5
10
4,0 (40)
0,6
6,0
4,0
6,3 (63)
0,8
50
57
47
35
18
4,0
3,0
4,0 (40)
0,4
6,0
5,0
6,3 (63)
0,7
40
45
37
25
15
4,0
2,5
4,0 (40)
0,3
6,0
4,0
6,3 (63)
0,6
150
80
159
89
75
65
30
4,5
3,5
4,0 (40)
1,0
8,0
5,0
6,3 (63)
1,5
65
76
60
45
22
4,5
3,5
4,0 (40)
0,7
8,0
6,0
6,3 (63)
1,1
50
57
48
35
18
4,5
3,0
4,0 (40)
0,6
8,0
5,0
6,3 (63)
1,0
200
100
219
108
90
75
35
6,0
4,0
15
4,0 (40)
1,9
10,0
6,0
6,3 (63)
3,2
80
89
75
60
30
6,0
3,5
4,0 (40)
1,6
10,0
5,0
6,3 (63)
2,5
65
76
60
40
22
6,0
3,5
4,0 (40)
1,2
10,0
5,0
6,3 (63)
2,0
250
125
273
133
112
95
45
8,0
4,0
20
4,0 (40)
4,0
12,0
8,0
6,3 (63)
6,0
100
108
90
65
35
8,0
4,0
4,0 (40)
3,1
12,0
6,0
6,3 (63)
4,8
80
89
75
55
30
8,0
3,5
4,0 (40)
2,5
12,0
5,0
6,3 (63)
3,9
300
150
325
159
130
105
50
8,0
4,5
25
4,0 (40)
5,5
12,0
8,0
6,3 (63)
8,5
125
133
112
85
45
8,0
4,0
4,0 (40)
4,8
12,0
6,0
6,3 (63)
7,1
100
108
90
60
35
8,0
4,0
4,0 (40)
3,8
12,0
6,0
6,3 (63)
5,6
* Радиус r должен быть не менее s.
Пример условного обозначения седловины Dн = 219 мм, dн = 108 мм, s = 6 mm, s1 = 4 мм из стали 20:
Седловина 219×6 - 108×4 ГОСТ 17377-83.
(Измененная редакция, Изм. № 1).
4. Материал - сталь 20 по ГОСТ 1050-74.
5. Технические требования - по ГОСТ 17380-83.
6. Коды ОКП приведены в справочном приложении.
КОДЫ ОКП
|
Обозначение седловины |
Код ОКП |
КЧ |
|
|
Седловина накладная |
108×4-57×3,0 |
14 6831 0500 |
00 |
|
108×6-57×4,0 |
14 6831 0502 |
08 |
|
|
108×4-45×2,5 |
14 6831 0504 |
06 |
|
|
108×6-45×2,5 |
14 6831 0506 |
04 |
|
|
108×4-38×2,0 |
14 6831 0508 |
02 |
|
|
108×6-38×2,0 |
14 6831 0510 |
08 |
|
|
133×4-76×3,5 |
14 6831 0512 |
06 |
|
|
133×6-76×4,0 |
14 6831 0514 |
04 |
|
|
133×4-57×3,0 |
14 6831 0516 |
02 |
|
|
133×6-57×5,0 |
14 6831 0518 |
00 |
|
|
133×4-45×2,5 |
14 6831 0520 |
06 |
|
|
133×6-45×4,0 |
14 6831 0522 |
04 |
|
|
159×4,5-89×3,5 |
14 6831 0524 |
02 |
|
|
159×8,0-89×5,0 |
14 6831 0526 |
00 |
|
|
159×4,5-76×3,5 |
14 6831 0528 |
09 |
|
|
159×8,0-76×6,0 |
14 6831 0530 |
04 |
|
|
159×4,5-57×3,0 |
14 6831 0532 |
02 |
|
|
159×8,0-57×5,0 |
14 6831 0534 |
00 |
|
|
219×6,0-108×4,0 |
14 6831 0536 |
09 |
|
|
219×10,0-108×6,0 |
14 6831 0538 |
07 |
|
|
219×6,0-89×3,5 |
14 6831 0540 |
02 |
|
|
219×10,0-89×5,0 |
14 6831 0542 |
00 |
|
|
219×6,0-76×3,5 |
14 6831 0544 |
09 |
|
|
219×10,0-76×5,0 |
14 6831 0546 |
07 |
|
|
273×8,0-133×4,0 |
14 6831 0548 |
05 |
|
|
273×12,0-133×8,0 |
14 6831 0550 |
00 |
|
|
273×8,0-108×4,0 |
14 6831 0552 |
09 |
|
|
273×12,0-108×6,0 |
14 6831 0554 |
07 |
|
|
273×8,0-89×3,5 |
14 6831 0556 |
05 |
|
|
273×12,0-89×5,0 |
14 6831 0558 |
03 |
|
|
325×8,0-159×4,5 |
14 6831 0560 |
09 |
|
|
325×12,0-159×8,0 |
14 6831 0562 |
07 |
|
|
325×8,0-133×4,0 |
14 6831 0564 |
05 |
|
|
325×12,0-133×6,0 |
14 6831 0566 |
03 |
|
|
325×8,0-108×4,0 |
14 6831 0568 |
01 |
|
|
325×12,0-108×6,0 |
14 6831 0570 |
07 |
|
(Измененная редакция, Изм. № 1).
