ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру £ 10 МПа (£ 100 кгс/см2)
ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 17379-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ДЕТАЛИ ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ НА Ру £ 10 МПа (£ 100 кгс/см2) ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ Конструкция и размеры Seamless welded steel pipeline
components |
ГОСТ
Взамен ГОСТ 17379-77 |
Постановлением Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6712 срок действия установлен
с 01.01.85
до 01.01.90
* Переиздание (июль 1986 г.)
с Изменением № 1,
утвержденным в декабре 1984 г.; Пост. № 4187 от 10.12.84 (ИУС № 3-85).
Изменение № 2 ГОСТ 17379-83 детали трубопроводов стальные бесшовные приварные на Ру £ 10 МПа (£ 100 кгс/см2). Заглушки эллиптические. Конструкция и размеры
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 22.06.89 № 1870
Дата введения 01.01.90
1. Настоящий стандарт распространяется на стальные бесшовные приварные эллиптические заглушки на Ру £ 10 МПа (£ 100 кгс/см2).
2. Основные параметры заглушек - по ГОСТ 17380-83.
(Измененная редакция, Изм. № 2).

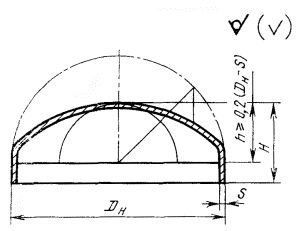

3. Конструкция и размеры заглушек должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
Наружный диаметр Dн
Н
s
Условное давление Ру, МПа (» кгс/см2), не более
Масса, кг, не более
Транспортируемые вещества
неагрессивные
среднеагрессивные
пар и горячая вода
25
32
15
2,0
10,0 (100)
-
10,0 (100)
0,1
3,0
10,0 (100)*
10,0 (100)
10,0 (100)*
0,1
32
38
20
2,0
10,0 (100)
-
10,0 (100)
0,1
3,0
10,0 (100)*
10,0 (100)
10,0 (100)*
0,1
40
45
25
2,5
10,0 (100)
2,5 (25)
10,0 (100)
0,1
4,0
10,0 (100)*
10,0 (100)
10,0 (100)*
0,2
50
57
30
3,0
10,0 (100)
4,0 (40)
10,0 (100)
0,2
5,0
10,0 (100)*
10,0 (100)
10,0 (100)*
0,3
65
76
40
3,5
10,0 (100)
4,0 (40)
10,0 (100)
0,4
6,0
10,0 (100)*
10,0 (100)
10,0 (100)*
0,5
80
89
45
3,5
10,0 (100)
4,0 (40)
6,3 (63)
0,6
8,0
10,0 (100)*
10,0 (100)
10,0 (100)
0,9
100
108
50
4,0
10,0 (100)
4,0 (40)
6,3 (63)
0,7
8,0
10,0 (100)*
10,0 (100)
10,0 (100)
1,3
125
133
55
4,0
6,3 (63)
4,0 (40)
4,0 (40)
0,9
8,0
10,0 (100)
10,0 (100)
10,0 (100)
2,0
150
159
65
4,5
6,3 (63)
4,0 (40)
4,0 (40)
1,5
8,0
10,0 (100)*
10,0 (100)
10,0 (100)
2,3
200
219
75
8,0
10,0 (100)
6,3 (63)
6,3 (63)
4,6
10,0
10,0 (100)*
10,0 (100)
10,0 (100)
5,1
250
273
85
8,0
6,3 (63)
4,0 (40)
4,0 (40)
5,6
12,0
10,0 (100)
10,0 (100)
10,0 (100)
9,2
300
325
100
10,0
8,0 (80)
6,3 (63)
6,3 (63)
10,6
12,0
10,0 (100)
8,0 (80)
8,0 (80)
12,7
350
377
115
9,0
6,3 (63)
4,0 (40)
4,0 (40)
15,1
12,0
8,0 (80)
6,3 (63)
6,3 (63)
19,8
16,0
10,0 (100)
10,0 (100)
8,0 (80)
26,0
400
426
125
8,0
6,3 (63)
4,0 (40)
4,0 (40)
15,4
10,0
6,3 (63)*
4,0 (40)*
4,0 (40)*
19,0
12,0**
8,0 (80)
6,3 (63)
6,3 (63)
22,0
16,0
10,0 (100)
8,0 (80)
8,0 (80)
29,3
500
530
150
10,0
4,0 (40)
2,5 (25)
2,5 (25)
25,0
16,0**
8,0 (80)
6,3 (63)
6,3 (63)
40,0
20,0**
10,0 (100)
8,0 (80)
8,0 (80)
50,0
Примечания:
1. Условные давления, указанные в графе «пар и горячая вода», относятся только к деталям трубопроводов, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» Госгортехнадзора СССР.
2. Заглушки, условное давление которых отмечено знаком *, предназначены для особых условий эксплуатации, указанных в п. 1.1г ГОСТ 17380-83.
3. Заглушки, толщина стенки которых отмечена знаком **, изготавливаются только из стали 09Г2С.
4. Масса указана для справок.
(Измененная редакция, Изм. № 2).
Пример условного обозначения заглушки Dн = 530 мм, s = 10 мм из стали 20:
Заглушка 530×10 ГОСТ 17379-83.
То же, из стали 09Г2С:
Заглушка 530×10-09Г2С ГОСТ 17379-83.
То же, из стали 10Г2 для трубопроводов пара и горячей воды:
Заглушка П 530×10-10Г2 ГОСТ 17379-83.
4. Технические требования - по ГОСТ 17380-83.
5. Коды ОКП приведены в справочн
