ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЭЛЕКТРОШЛАКОВАЯ СВАРКА. СОЕДИНЕНИЯ СВАРНЫЕ
ОСНОВНЫЕ ТИПЫ. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ
ГОСТ 15164-78
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЭЛЕКТРОШЛАКОВАЯ СВАРКА. Основные типы, конструктивные элементы и размеры Electroslag welding. Welded joints. |
ГОСТ 15164-78 Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1978 г. № 2036 срок введения установлен
с 01.01.80
Проверен в 1983 г. Постановлением Госстандарта от 14.11.83 № 5365 срок действия продлен
до 01.01.90
Изменение № 1 ГОСТ 15164-78 электрошлаковая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 05.06.89 № 1424
Дата введения 01.01.90
1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей. Стандарт не устанавливает размер зазора между свариваемыми деталями перед сваркой.
Стандарт не распространяется на сварные соединения из коррозионно-стойких сталей.
(Измененная редакция, Изм. № 1).
2. В стандарте приняты следующие обозначения способов электрошлаковой сварки:
ШЭ - проволочным электродом;
ШМ - плавящимся мундштуком;
ШП - электродом, сечение которого соответствует по форме поперечному сечению сварочного пространства.
Для конструктивных элементов сварных соединений приняты следующие обозначения:
S, S1 - толщина свариваемых деталей;
l - длина шва;
L - расстояние от торца полки тавра до верхней поверхности ребра;
b - ширина разделки кромок;
g - высота выпуклости сварного шва;
т - ширина остающейся подкладки;
n - высота остающейся подкладки;
dп - толщина электрода, сечение которого соответствует по форме поперечному сечению сварочного пространства;
dм - толщина плавящегося мундштука (большая из толщин пластины или канала);
bр - расчетный зазор – условный зазор между двумя собранными под электрошлаковую сварку деталями без учета сближения или расхождения свариваемых деталей при усадке сварного шва, на основании которого рассчитывают размеры свариваемых деталей.
(Измененная редакция, Изм. № 1).

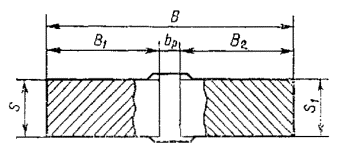

Черт. 1
3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.
Таблица 1
|
Тип соединения |
Форма подготовленных кромок и характер выполненного шва |
Форма поперечного сечения |
S; S1 |
Условное обозначение сварного соединения |
|||
|
подготовленных кромок |
выполненного шва |
шэ |
ШМ |
ШП |
|||
|
Стыковое |
Без скоса кромок |
|
|
30-450 |
Св. 30 |
30-800 |
С1 |
|
Без скоса кромок на остающейся подкладке |
|
|
30-450 |
Св. 30 |
30-800 |
С2 |
|
|
С криволинейным скосом двух кромок |
|
|
30-200 |
30-200 |
- |
С3 |
|
|
Угловое |
Без скоса кромок; с нормальной галтелью |
|
|
30-450 |
Св. 30 |
- |
У1 |
|
Со скосом двух кромок |
|
|
30-300 |
Св. 30 |
- |
У2 |
|
|
Без скоса кромок на оставшейся подкладке |
|
|
30-450 |
Св. 30 |
30-800 |
У3 |
|
|
Без скоса кромок; с увеличенной галтелью |
|
|
30-450 |
Св. 30 |
- |
У4 |
|
|
Тавровое |
Без скоса кромок; с нормальной галтелью |
|
|
30-450 |
Св. 30 |
- |
Т1 |
|
Без скоса кромок; с увеличенной галтелью |
|
|
30-450 |
Св. 30 |
- |
Т2 |
|
|
Без скоса кромок; на остающейся подкладке |
|
|
30-450 |
Св. 30 |
- |
Т3 |
|
(Измененная редакция, Изм. № 1).
4. Конструктивные элементы продольных сечений швов должны соответствовать указанным в табл. 2.
Таблица 2
|
Способ сварки |
Конфигурация выполненного шва |
Форма продольного сечения |
а1 |
а2 |
l, мм, не более |
|
не более |
|||||
|
шэ |
Прямолинейный |
|
- |
- |
10000 |
|
шм |
5000 |
||||
|
шп |
1500 |
||||
|
шэ |
Кольцевой |
|
- |
- |
10000 |
|
ШЭ |
Переменного сечения |
|
35° |
20° |
10000 |
|
ШМ |
5000 |
||||
|
ШМ |
Переменной кривизны |
|
- |
- |
5000 |
(Измененная редакция, Изм. № 1).
При
