ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА МЕТРИЧЕСКАЯ
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 24705-81
(СТ СЭВ 182-75)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности
ИСПОЛНИТЕЛИ
М.А. Палей, Г.С. Кудинова
ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
Зам. министра А.Е. Прокопович
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23 апреля 1981 г. № 2084
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Основные нормы взаимозаменяемости РЕЗЬБА МЕТРИЧЕСКАЯ Основные размеры Basic norms of interchangeability. Metric thread. Basic dimensions |
ГОСТ (СТ СЭВ 182-75) Взамен |
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1981 г. №2084 срок действия установлен
Срок действия с 01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150-81, диаметрами и шагами по ГОСТ 8724-81.
Стандарт полностью соответствует CT СЭВ 182-75.

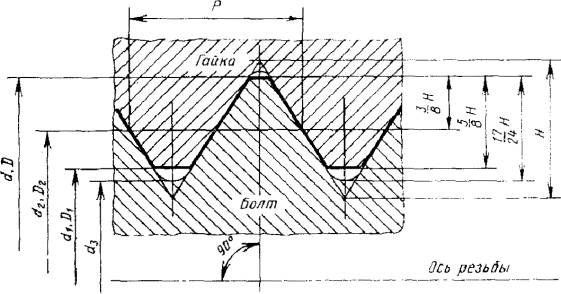

2. Номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на чертеже и в таблице.
d - наружный диаметр наружной резьбы (болта); D - наружный диаметр внутренней резьбы (гайки); d2 - средний диаметр болта; D2 - средний диаметр гайки; d1 - внутренний диаметр болта; D1 - внутренний диаметр гайки; d3 - внутренний диаметр болта по дну впадины; Р- шаг резьбы; Н - высота исходного треугольника.
Значения диаметров вычислены по следующим формулам:
D2=D-2·
H=D-0,649519053Р;
d2=d-2
H=d-0,649519053Р;
D2=D-2·
H=D-1,082531755Р;
d1=d-2
H=d-1,082531755Р;
d3=d-2
H=d-1,226869322Р.
мм
Шаг Р
Диаметры резьбы
d=D
d2=D2
d1=D1
d3
0,25
0,075
0,250
0,201
0,169
0,158
0,3
0,08
0,300
0,248
0,213
0,202
0,35
0,09
0,350
0,292
0,253
0,240
0,4
0,1
0,400
0,335
0,292
0,277
0,45
0,450
0,385
0,342
0,327
0,5
0,125
0,500
0,419
0,365
0,347
