ГОСТ 28759.2-90 Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ
СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 28759.2-90

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ

Конструкция и размеры

Steel flat welded flanges of vessels and apparatus.

Design and dimensions

ГОСТ
28759.2-90

Дата введения 01.01.92

Настоящий стандарт распространяется на стальные плоские приварные фланцы для сосудов и аппаратов диаметром от 400 до 4000 мм с условным давлением от 0,3 до 1,6 МПа при температуре рабочей среды от минус 70°С до плюс 300°С, предназначенных для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслей промышленности, и направлен на обеспечение взаимозаменяемости и унификации фланцев сосудов и аппаратов.

Пределы применения фланцев в зависимости от материала и температуры должны соответствовать ГОСТ 28759.1.

Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D», D₁, D₂, D₃, D₄, D₅; п. 1.4 в части показателя «Внутренний диаметр аппарата D» настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:

1 - с гладкой уплотнительной поверхностью;

2 - с пазом;

3 - с шипом;

4 - с впадиной;

5 - с выступом;

6 - с гладкой уплотнительной поверхностью, облицованные листом из коррозионно-стойкой стали;

7 - с пазом, облицованные листом из коррозионно-стойкой стали;

8 - с шипом, облицованные листом из коррозионно-стойкой стали;

9 - с впадиной, облицованные листом из коррозионно-стойкой стали;

10 - с выступом, облицованные листом из коррозионно-стойкой стали;

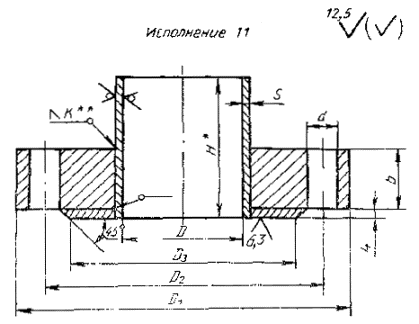

11 - с гладкой уплотнительной поверхностью, наплавленные коррозионно-стойкой сталью;

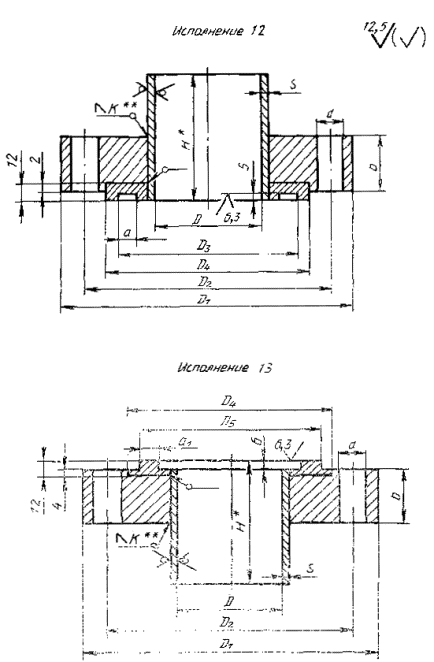

12 - с пазом, наплавленные коррозионно-стойкой сталью;

13 - с шипом, наплавленные коррозионно-стойкой сталью;

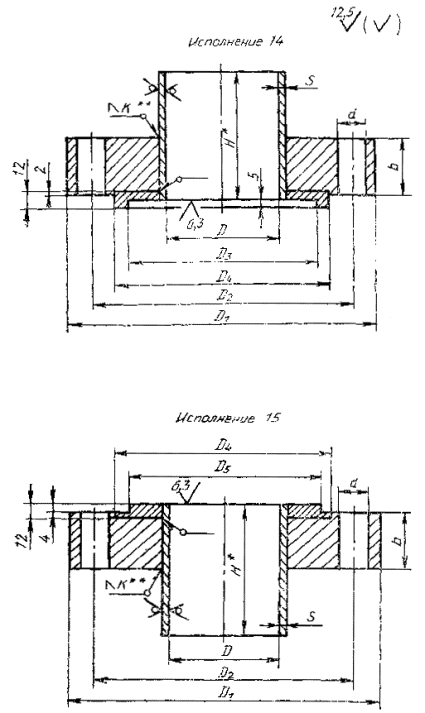

14 - с впадиной, наплавленные коррозионно-стойкой сталью;

15 - с выступом, наплавленные коррозионно-стойкой сталью.

1.2. Конструкция и размеры фланцев должны соответствовать черт. 1-9 и табл. 1.

________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен S, но не менее 15 мм.

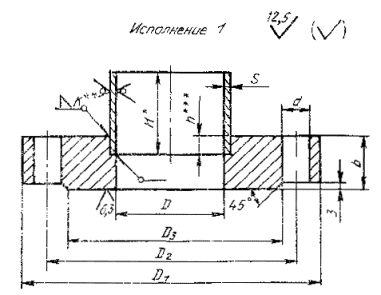

Черт. 1

________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен S, но не менее 15 мм.

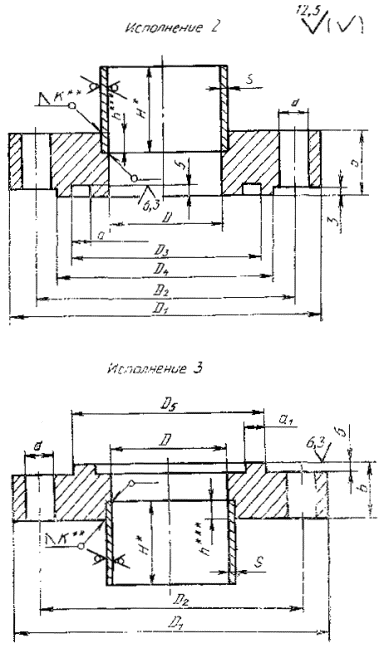

Черт. 2

________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен S, но не менее 15 мм.

Черт. 3

__________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен .

**** Размер равен S, но не более 12 мм.

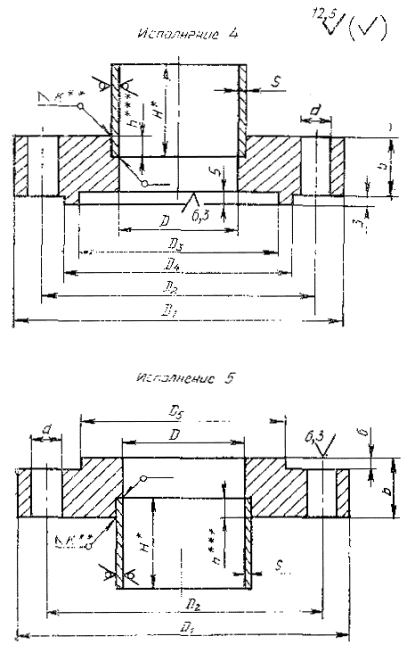

Черт. 4

__________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен .

Черт. 5

__________

* Размер не менее 150 мм.

** Размер равен S.

*** Размер равен .

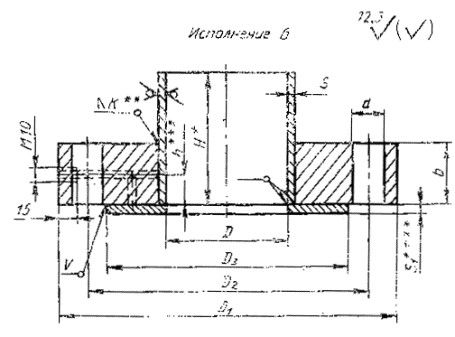

Черт. 6

__________

* Размер не менее 150 мм.

** Размер равен S.

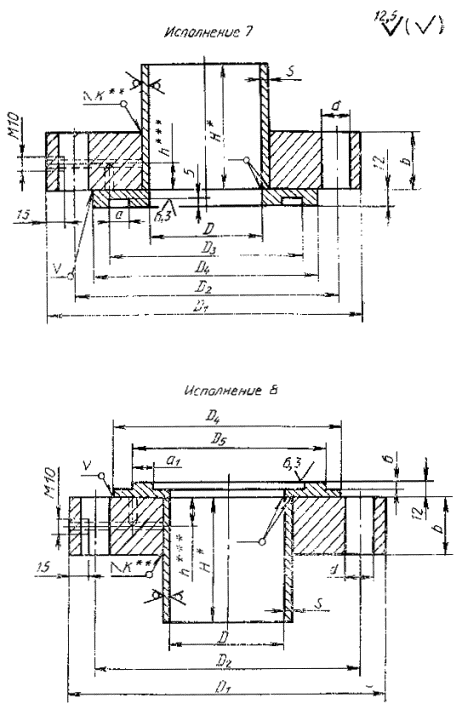

Черт. 7

__________

* Размер не менее 150 мм.

** Размер равен S.

Черт. 8

__________

* Размер не менее 150 мм.

** Размер равен S.

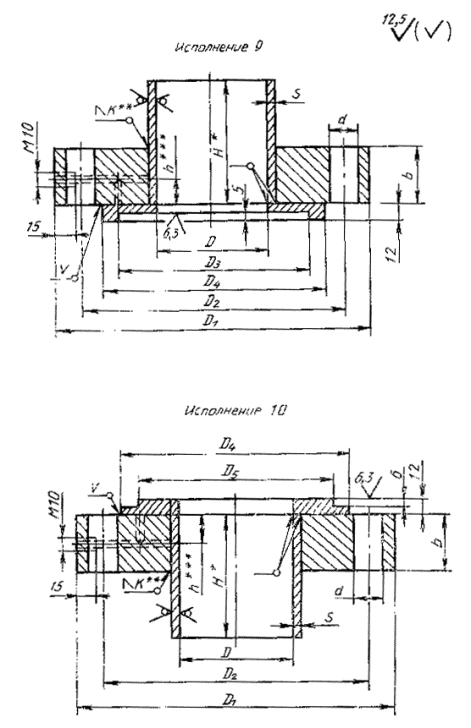

Черт. 9

Таблица 1

Размеры, мм

Внутренний диаметр аппарата D	D₁	D₂	D₃	D₄	а	D₅	а₁	b	S	d	Болты, шпильки		Давление условное, МПа
Внутренний диаметр аппарата D	D₁	D₂	D₃	D₄	а	D₅	а₁	b	S	d	диаметр	количество	Давление условное, МПа
400	520	480	444	452	13,5	443	12	25	6	23	М20	16	0,6
	535	495	458	466		457		30	8			20	1,0
	535	495	458	466		457		35					1,6
(450)	570	530	494	502		493		25					0,6
	590	550	514	522		513		30				24	1,0
	590	550	514	522		513		40	10			24	1,6
500	620	580	544	552		543		25	8			20	0,6
	640	600	564	672		663		35	8			24	1,0
	640	600	564	672		663		40	10			24	1,6
(550)	670	630	594	602		593		25	8			20	0,6
	690	650	614	622		613		35	8			28	1,0
	690	650	614	622		613		40	10			28	1,6
600	720	680	644	652	14	643		25	8			20	0,3
	720	680	644	652		643		30	8			24	0,6
	740	700	664	672		663		35	10			28	1,0
	740	700	664	672		663		40	10			28	1,6
(650)	770	730	694	702	14	693	12	25	8	23	М20	24	0,3
	770	730	694	702		693		30	8			28	0,6
	790	750	714	722		713		35	10			32	1,0
	790	750	714	722		713		45	12			32	1,6
700	820	780	744	752		743		25	8			24	0,3
	820	780	744	752		743		35	8			28	0,6
	840	800	764	772		763		35	10			32	1,0
	840	800	764	772		763		50	12			32	1,6
800	920	880	842	852		841		25	8			28	0,3
	920	880	842	852		841		35	8			32	0,6
	945	905	866	876		865		40	10			40	1,0
	945	905	866	876		865		55	12			40	1,6
900	1030	990	952	962		951		30	8			32	0,3
	1030	990	952	962		951		35	8			36	0,6
	1045	1005	966	976		965		50	10			40	1,0
	1045	1005	966	976		965		60	12			40	1,6
1000	1130	1090	1052	1062	15,5	1050	13	30	8	23	М20	36	0,3
	1130	1090	1052	1062		1050		40	10			36	0,6
	1145	1105	1066	1076		1064		50	12			44	1,0
	1145	1105	1066	1076		1064		65	12			44	1,6
1100	1230	1190	1150	1162		1148		30	8			40	0,3
	1230	1190	1150	1162		1148		40	10			40	0,6
	1250	1210	1168	1180		1166		55	12			52	1,0
	1250	1210	1168	1180		1166		70	12			52	1,6
1200	1330	1,260	1248	1260		1246		35	8			44	0,3
	1330	1,260	1248	1260		1246		45	10			44	0,6
	1350	1310	1268	1280		1266		60	12			56	1,0
	1350	1310	1268	1280		1266		75	14			56	1,6
(1300)	1430	1390	1348	1360		1346		35	8			44	0,3
	1430	1390	1348	1360		1346		45	10			48	0,6
	1450	1410	1368	1380		1366		60	12			60	1,0
	1450	1410	1368	1380		1366		75	14			60	1,6
1400	1530	1490	1448	1460	15,5	1446	13,0	35	8	23	М23	48	0,3
	1530	1490	1448	1460		1446		50	10			52	0,6
	1550	1510	1470	1484		1468		60	14			68	1,0
	1550	1510	1470	1484		1468		80	14			68	1,6
(1500)	1630	1590	1548	1560	17	1545	14	35	8			52	0,3
	1630	1590	1548	1560		1545		55	10			56	0,6
	1650	1610	1570	1584		1568		65	14			68	1,0
	1680	1630	1582	1598		1580		80	16	27	М24	68	1,6
1600	1730	1690	1648	1660	17,5	1645		35	10	23	М20	60	0,3
	1730	1690	1648	1660		1645		55	10	23	М20	60	0,6
	1780	1730	1682	1696		1679		70	16	27	М24	68	1,0
	1780	1730	1682	1696		1679		85	16	27	М24	76	1,6
(1700)	1830	1790	1748	1760		1745		40	10	23	М20	64	0,3
	1830	1790	1748	1760		1745		60	10	23	М20	64	0,6
	1880	1830	1782	1795		1779		75	16	27	М24	80	1,0
	1880	1830	1782	1795		1779		90	16	27	М24	84	1,6
1800	1930	1890	1848	1860	17,5	1845	14	40	10	23	М20	64	0,3
	1930	1890	1848	1860		1845		60	10	23	М20	68	0,6
	1980	1930	1882	1896		1879		80	16	27	М24	84	1,0
	1980	1930	1882	1896		1879		95	16	27	М24	84	1,6
(1900)	.2030	1990	1946	1960		1943		45	10	23	М20	64	0,3
	.2030	1990	1946	1960		1943		65	12	23	М20	68	0,6
	2085	2035	1986	2000		1983		85	16	27	М24	84	1,0
	2085	2035	1986	2000		1983		96	18	27	М24	92	1,6
2000	2130	2090	2046	2060		2043		50	10	23	М20	68	0,3
	2130	2090	2046	2060		2043		70	12	23	М20	72	0,6
	2185	2135	2086	2100	21,5	2083	18	85	16
