ГОСТ 28759.3-90 Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК

Конструкция и размеры

ГОСТ 28759.3-90

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.92

Настоящий стандарт распространяется на стальные приварные встык фланцы для сосудов и аппаратов с внутренним диаметром от 400 до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 мм с условным давлением от 0,6 до 6,3 МПа, при температуре рабочей среды от минус 70°С до плюс 540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.

Пределы применения фланцев в зависимости от материала и температуры должны соответствовать ГОСТ 28759.1.

Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D», D₁, D₂, D₃, D₄, D₅, D₆, D₇, п. 1.4 в части показателя «Внутренний диаметр аппарата D «настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:

1 - с впадиной;

2 - с выступом;

3 - с пазом;

4 - с шипом;

5 - с впадиной, облицованные листом из коррозионно-стойкой стали;

6 - с выступом, облицованные листом из коррозионно-стойкой стали;

7 - с пазом, облицованные листом из коррозионно-стойкой стали;

8 - с шипом, облицованные листом из коррозионно-стойкой стали;

9 - с впадиной, наплавленные коррозионно-стойкой сталью;

10 - с выступом, наплавленные коррозионно-стойкой сталью;

11 - с пазом, наплавленные коррозионно-стойкой сталью;

12 - с шипом, наплавленные коррозионно-стойкой сталью.

1.2. Конструкция м размеры фланцев должны соответствовать черт. 1-6 и табл. 1 и 2.

Черт. 1

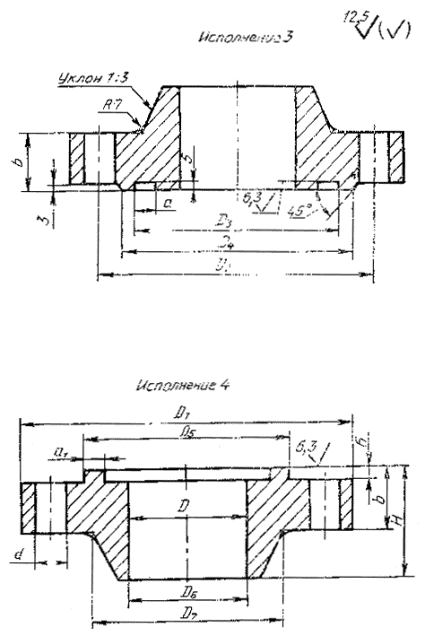

Черт. 2

______________

* Размер равен

Черт. 3

______________

* Размер равен

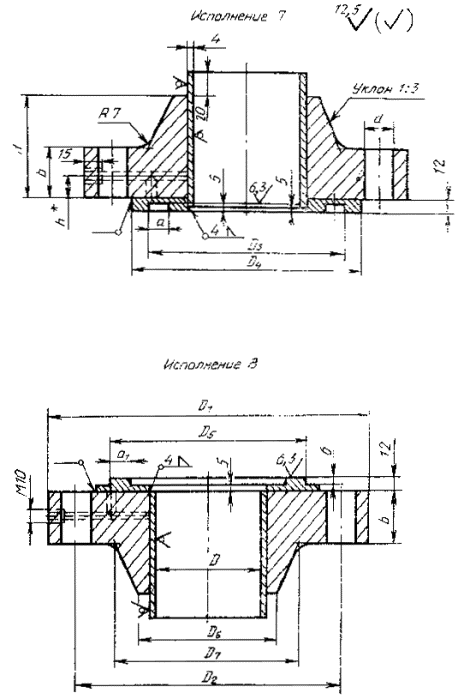

Черт. 4

Черт. 5

Черт. 6

Таблица 1

Размеры, мм
