ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИЛЬЗЫ ОТВЕТВИТЕЛЬНЫЕ МЕДНЫЕ ДЛЯ КАБЕЛЕЙ до 1 кВ Конструкция и размеры Copper branch
sleeves for cables up to 1 kV. |
ГОСТ
23469.4-83
Взамен
ГОСТ 6107-77
Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6088 срок действия установлен
с 01.01.85
до 01.01.90
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на кабельные медные открытые гильзы, предназначенные для соединения пайкой встык под прямым углом токопроводящих жил сечением от 16 до 240 мм2 основного и ответвляемого кабелей с предварительно зачищенной изоляцией в месте соединения.
(Измененная редакция, изм. №1).

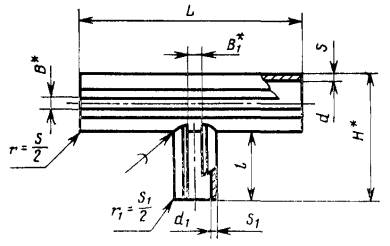

2. Конструкция и размеры гильз должны соответствовать указанному на чертеже и в таблице.
*Размер для справок
Размеры, мм
Код ОКП
Сечение, мм2 и класс жилы кабеля по ГОСТ 22483-77
d
d1
B
B1
L
l
S
S1
H
Расчетная масса 1000 шт., кг, не более
магистрального
ответвляемого
Номин.
Пред. откл.
Номин.
Пред. откл.
25-7,1-7,1-В1
34 4986 1011
16 1,2
25 1,2
25*
35 1,2
16 1,2
25 1,2
7,1
±0,6
7,1
±0,6
4
4
50
26
1,2
1,2
34,5
14,09
35-8,0-7,1-В1
34 4986 1021
8,0
1,4
35,8
18,03
35-8,0-8,0-B1
34 4986 1031
25*
35 1,2
8,0
1,4
22,00
50-10,0-7,1-B1
34 4986 1041
35*
50 1,2
16 1,2
25 1,2
10,0
7,1
1,6
1,2
38,2
25,42
50-10,0-8,0-B1
34 4986 1051
25*
35
