ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГИЛЬЗЫ КАБЕЛЬНЫЕ
СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 23469.3-79
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛЬ
В. Н. Алексеенко
ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
Член Коллегии В. М. Орлов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31 января 1973 г. № 384
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИЛЬЗЫ КАБЕЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ Конструкция и размеры Copper connection cable slewes fastened
by pressing. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 31 января 1979 г. № 384 срок действия установлен
с 01.01. 1982 г.
до 01.01. 1987 г.
Несоблюдение стандарта преследуется по закону

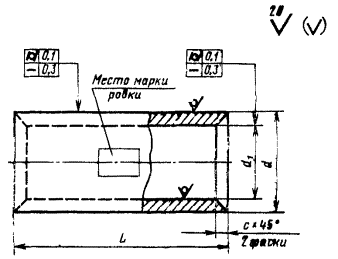

коды ОКП, предельные отклонения, маркировка и расчетная масса гильз должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Обозначение |
Код ОКП |
d |
d1 |
с* |
L |
Маркировка |
Расчетная масса 1000 шт., кг |
|
|
номин. |
пред. откл. |
|||||||
|
1,5-УХЛЗ 1,5-Т2 |
34 4986 0011 34 4986 0012 |
3 |
1,8 |
0,3 |
20 |
±0,260 |
1,5 |
0,80 |
|
2,5-УХЛЗ 2,5-Т2 |
34 4986 0021 34 4986 0022 |
5 |
2,6 |
0,6 |
2,5 |
2,54 |
||
|
4-УХЛЗ 4-Т2 |
34 4986 0031 34 4986 0032 |
3,0 |
0,5 |
4 |
3,36 |
|||
|
6-УХЛЗ 6-Т2 |
34 4986 0041 34 4986 0042 |
6 |
4,0 |
30 |
±0,310 |
6 |
4,20 |
|
|
10-УХЛЗ 10-Т2 |
34 4986 0051 34 4986 0052 |
8 |
5,0 |
0,8 |
10 |
8,16 |
||
|
16-УХЛЗ 16-Т2 |
34 4986 0061 34 4986 0062 |
9 |
6,0 |
16 |
9,42 |
|||
|
25-УХЛЗ 25-Т2 |
34 4986 0071 34 4986 0072 |
11 |
8,0 |
40 |
25 |
15,92 |
||
|
35-УХЛЗ 35-Т2 |
34 4986 0081 34 4986 0082 |
13 |
10,0 |
50 |
±0,370 |
35 |
24,10 |
|
|
50-УХЛЗ 50-Т2 |
34 4986 0091 34 4986 0092 |
14 |
11,0 |
50 |
50 |
26,20 |
||
|
70-УХЛЗ 70-Т2 |
34 4986 0101 34 4986 0102 |
16 |
13,0 |
53 |
70 |
32,22 |
||
|
95-УХЛЗ 95-Т2 |
34 4986 0111 34 4986 0112 |
19 |
15,0 |
1,0 |
67 |
95 |
63,65 |
|
|
120-УХЛЗ 120-Т2 |
34 4986 0121 34 4986 0122 |
22 |
17,0 |
1,3 |
120 |
91,25 |
||
|
150-УХЛЗ 150-Т2 |
34 4986 0131 34 4986 0132 |
25 |
19,0 |
1,5 |
150 |
123,55 |
||
|
185-УХЛЗ 185-Т2 |
34 4986 0141 34 4986 0142 |
27 |
21,0 |
185 |
150,90 |
|||
|
240-УХЛЗ 240-Т2 |
34 4986 0151 34 4986 0152 |
32 |
24,0 |
2,0 |
75 |
240 |
234,75 |
|
|
300-УХЛЗ 300-Т2 |
34 4986 0161 34 4986 0162 |
34 |
27,0 |
1,8 |
300 |
223,73 |
||
*Размер для справок
Пример условного обозначения
Гильза кабельная соединительная медная закрытая, предназначенная для соединения проводов и кабелей с жилами сечением 120 мм2, климатического выполнения УХЛ, категории размещения 3:
Гильза 120-УХЛЗ ГОСТ 23469.3-79
3. Гильзы должны изготовляться из медных труб марок меди М1 и М2 по ГОСТ 617-90.
Допускается изготовление гильз из меди других марок не ниже М2.
4. Основные размеры спрессованных гильз указаны в приложении.
5. Гильзы климатического исполнения Т2 должны иметь покрытие 06 по ГОСТ 9.306-85.
Допускаются другие виды защитных металлических покрытий.
2-5. (Измененная редакция, изм. №2, 3).
6. Остальные требования - по ГОСТ 23469.0-81.
(Введен дополнительно, изм. №2).
Рекомендуемое
Рекомендуемые размеры спрессованных соединений кабельных гильз приведены на черт. 1, 2 и в табл. 1, 2.

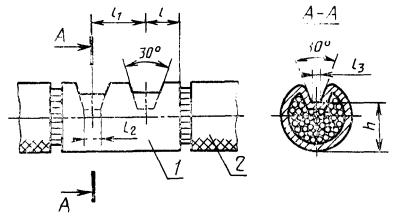

1 - гильза; 2 - кабель.
Черт. 1
Таблица 1
Размеры в мм
Сечение жилы, мм2
Класс жилы по ГОСТ 22483-77
l
l1
l2
l3
h(±0,25)
1,5
1,0; 1,2
1, 2, 3, 4, 5, 6
5,0
10
4
1
1,6
1,5
1, 2, 3, 4
2,0
1, 2
2,5
1,5
5, 6
2,5
2,0
3
2,5
1, 2, 3, 4, 5, 6
3,0; 4,0
1, 2, 3, 4
4
4,0
5
7,5
15
5,0; 6,0
1
6
4,0
6
3,0
5,0
2, 3, 4
6,0
2, 3, 4, 5, 6
8,0
1, 2, 3, 4
10,0
1
10
10,0
2 , 3, 4
4,0
16,0
1
16
10,0
5, 6
5,0
16,0
2, 3, 4

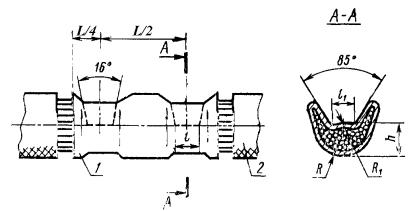

1 - гильза; 2 - кабель.
Черт. 2
Таблица 2
Размеры в мм
Сечение, мм2, все классы жил по ГОСТ 22483-77
l
l1
R
R1
h(±0,25)
16
16
9,5
4,0
5,0
5,0
4,3
25
25
5,0
6,0
6,0
5,0
35
35
11,5
6,0
7,0
7,0
5,5
50
50
7,5
7,5
6,5
70 .
70
12, 5
7,5
9,0
8.5
7,3
95
95
8,0
10,5
10,0
8,5
120
120
13,5
10,5
12,0
12,0
11,0
150
150
14,5
12,5
14,0
14,0
12,0
185
185
15,5
13,5
15,0
15,0
13,0
240
240
17,0
15,0
17,5
17,5
15,0
300
300
19,0
17,0
19,0
19,5
17,0
(Измененная редакция, изм. №2, 3).
Приложение 2, 3. (Удалено, изм. №2).
