ГОСТ 30753-2001
(ИСО 3419-81)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ ТРУБОПРОВОДОВ
БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ
ОТВОДЫ КРУТОИЗОГНУТЫЕ
ТИПА 2D (R ≈ DN)
КОНСТРУКЦИЯ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»
ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Беларусь |
Госстандарт Республики Беларусь |
|
Грузия |
Грузстандарт |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Главгосслужба «Туркменстандартлары» |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
3 Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции отводов
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 30753-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5 ВВЕДЕН ВПЕРВЫЕ
ГОСТ 30753-2001 (ИСО 3419-81)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Детали трубопроводов
бесшовные приварные из углеродистой
и низколегированной стали
ОТВОДЫ КРУТОИЗОГНУТЫЕ ТИПА 2D (R ≈ DN)
Конструкция
Carbon and low-alloy steel butt-weldings fittings. Sharply curved bends type 2D (R ≈ DN). Design
Дата введения 2003-01-01
Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 2D с R ≈ DN и θ = 45°, θ = 60°, θ = 90° и θ = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.

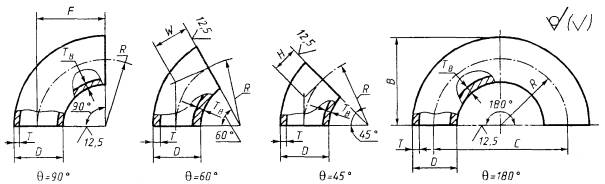

4.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1 - Отводы исполнения 1
Размеры в миллиметрах
D
T
F
С
В
Масса отвода с θ = 90°, кг
50
60,3
4,0
5,6
51
102
81
0,44
0,60
65
76,1
5,0
7,1
63
127
102
0,87
1,20
80
88,9
5,6
8,0
76
152
121
1,40
1,90
100
114,3
6,3
8,8
102
203
159
2,60
3,60
125
139,7
6,3
10,0
127
254
197
4,10
6,40
150
168,3
7,1
11,0
152
305
237
6,70
10,00
200
219,1
8,0
12,5
203
406
313
13,00
20,00
250
273,0
10,0
254
508
391
26,00
300
323,9
10,0
305
610
467
37,00
350
355,6
11,0
356
711
533
52,00
400
406,4
12,5
406
813
610
77,00
450
457,0
-
457
914
686
-
500
508,0
-
508
1016
762
-
600
610,0
-
610
1220
914
-
Примечания
1 Масса приведена для справок.
2 Отводы с θ = 45° и θ = 60° исполнения 1 не предусматриваются.
Таблица 2 - Отводы исполнения 2
Размеры в миллиметрах
D
Т
F = R
W
H
С
B
Масса отвода с θ = 90°, кг
50
57
4
50
29
21
100
79
0,4
5
0,5
6
0,6
65
76
5
65
37
27
130
103
0,9
6
1,1
7
1,2
80
89
5
80
46
33
160
125
1,3
6
1,6
7
1,8
8
2,1
100
102
5
100
58
41
200
151
1,9
6
2,3
8
3,0
10
3,7
108
5
154
2,1
6
2,4
8
3,1
10
3,9
114
5
203
159
2,2
6
