ФЕДЕРАЛЬНОЕ АГЕНТСТВО |
||
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р |
ПРОВОЛОКА ЛАТУННАЯ ДЛЯ ХОЛОДНОЙ ВЫСАДКИ
Технические условия
|
|
Москва Стандартинформ 2010 |
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 106 «Цветметпрокат», Научно-исследовательским, проектным и конструкторским институтом сплавов и обработки цветных металлов «Открытое акционерное общество «Институт Цветметобработка»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 106 «Цветметпрокат»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 декабря 2009 г. № 556-ст
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Содержание
|
8 Упаковка, маркировка, транспортирование и хранение Приложение А (рекомендуемое) Диаметры готовых изделий Приложение Б (обязательное) Масса проволоки в мотке
|
ГОСТ Р 53439-2009
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОВОЛОКА ЛАТУННАЯ ДЛЯ ХОЛОДНОЙ ВЫСАДКИ
Технические условия
Brass wire for cold upsetting. Specifications
Дата введения - 2010-07- 01
Настоящий стандарт распространяется на круглую из латуни марки Л63 проволоку (далее - проволоку), предназначенную для изготовления винтовой проволоки и гвоздей, используемых в обувной промышленности, и метизных изделий, изготовляемых холодной высадкой.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 2859-1-2007 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества
ГОСТ 1652.1-77 (ИСО 1554-76) Сплавы медно-цинковые. Методы определения меди
ГОСТ 1652.2-77 (ИСО 4749-84) Сплавы медно-цинковые. Методы определения свинца
ГОСТ 1652.3-77 (ИСО 1812-76, ИСО 4748-84) Сплавы медно-цинковые. Методы определения железа
ГОСТ 1652.4-77 Сплавы медно-цинковые. Методы определения марганца
ГОСТ 1652.5-77 (ИСО 4751-84) Сплавы медно-цинковые. Методы определения олова
ГОСТ 1652.6-77 Сплавы медно-цинковые. Методы определения сурьмы
ГОСТ 1652.7-77 Сплавы медно-цинковые. Методы определения висмута
ГОСТ 1652.8-77 Сплавы медно-цинковые. Методы определения мышьяка
ГОСТ 1652.9-77 (ИСО 7266-84) Сплавы медно-цинковые. Метод определения серы
ГОСТ 1652.10-77 Сплавы медно-цинковые. Методы определения алюминия
ГОСТ 1652.11-77 (ИСО 4742-84) Сплавы медно-цинковые. Методы определения никеля
ГОСТ 1652.12-77 Сплавы медно-цинковые. Методы определения кремния
ГОСТ 1652.13-77 Сплавы медно-цинковые. Методы определения фосфора
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 4381-87 Микрометры рычажные. Общие технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 9078-84 Поддоны плоские. Общие технические условия
ГОСТ 9557-87 Поддон плоский деревянный размером 800´1200 мм. Технические условия
ГОСТ 9716.1-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра
ГОСТ 9716.2-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра
ГОСТ 9716.3-79 Сплавы медно-цинковые. Метод спектрального анализа по окисным образцам с фотографической регистрацией спектра
ГОСТ 10446-80 (ИСО 6892-84) Проволока. Метод испытания на растяжение
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 20435-75 Контейнер универсальный металлический закрытый номинальной массой брутто 3,0 т. Технические условия
ГОСТ 21073.0-75 Металлы цветные. Определение величины зерна. Общие требования
ГОСТ 21073.1-75 Металлы цветные. Определение величины зерна методом сравнения со шкалой микроструктур
ГОСТ 21073.2-75 Металлы цветные. Определение величины зерна методом подсчета зерен
ГОСТ 21073.3-75 Металлы цветные. Определение величины зерна методом подсчета пересечений зерен
ГОСТ 21073.4-75 Металлы цветные. Определение величины зерна планиметрическим методом
ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 22225-76 Контейнеры универсальные массой брутто 0,625 и 1,25 т. Технические условия
ГОСТ 24047-80 Полуфабрикаты из цветных металлов и их сплавов. Отбор проб для испытания на растяжение
ГОСТ 24231-80 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 25086-87 Цветные металлы и их сплавы. Общие требования к методам анализа
ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
СТ СЭВ 543-77 Числа. Правила записи и округления
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 проволока: Полуфабрикат с поперечным сечением постоянных размеров, изготовляемый прокаткой, прессованием или волочением.
3.2 метизы: Стандартизованные металлические изделия разнообразной номенклатуры промышленного и бытового назначения: болты, винты, гайки, заклепки, шпильки, шурупы и т.д.
3.3 плена: Дефект поверхности в виде отслоения, чаще всего языкообразной формы, частично соединенного с основным металлом.
3.4 раковина: Дефект поверхности в виде углубления, имеющий вытянутую или точечную форму и беспорядочно расположенный.
3.5 трещина: Дефект поверхности в виде локального разрыва металла различного размера произвольного направления.
3.6 расслоение: Нарушение сплошности металла, ориентированное вдоль направления деформации.
3.7 риска: Дефект поверхности в виде продольного узкого углубления или выступа.
3.8 царапина: Дефект поверхности, представляющий собой углубление неправильной формы и произвольного направления.
3.9 цвета побежалости: Дефект поверхности, представляющий собой радужную окисную пленку, присутствующую на однотонной поверхности изделия.
3.10 включение: Дефект, расположенный на поверхности или внутри полуфабриката в виде включений инородного металлического или неметаллического тела (частицы).
3.11 пузырь: Дефект поверхности в виде локализованного вспучивания металла различной величины и формы.
4.1 Номинальный диаметр проволоки и предельные отклонения по номинальному диаметру должны соответствовать указанным в таблице 1.
В миллиметрах
|
Номинальный диаметр |
Предельное отклонение по номинальному диаметру при точности изготовления |
|
|
нормальной |
повышенной |
|
|
0,80 |
|
|
|
1,00 |
|
|
|
1,20 |
|
|
|
1,25 |
|
|
|
1,32 |
|
|
|
1,40 |
|
|
|
1,45 |
|
|
|
1,50 |
|
|
|
1,60 |
|
|
|
1,70 |
|
|
|
1,80 |
0 |
0 |
|
2,00 |
-0,04 |
-0,03 |
|
2,02 |
|
|
|
2,16 |
|
|
|
2,20 |
|
|
|
2,35 |
|
|
|
2,40 |
|
|
|
2,50 |
|
|
|
2,60 |
|
|
|
2,64 |
|
|
|
2,85 |
|
|
|
3,00 |
|
|
|
3,26 |
|
|
|
3,35 |
|
|
|
3,45 |
|
|
|
3,48 |
|
|
|
3,50 |
|
|
|
3,55 |
|
|
|
3,60 |
|
|
|
3,85 |
|
|
|
4,00 4,10 4,38 |
0 -0,05 |
0 -0,04 |
|
4,43 |
|
|
|
4,80 |
|
|
|
5,00 |
|
|
|
5,20 |
|
|
|
5,28 |
|
|
|
5,80 |
|
|
|
6,00 |
|
|
|
6,50 |
|
|
|
7,00 |
|
|
|
7,10 |
|
|
|
7,80 |
|
|
|
8,00 |
|
|
|
8,30 8,85 9,00 |
0 -0,10 |
0 -0,06 |
|
9,60 |
|
|
|
9,80 |
|
|
|
10,50 |
|
|
|
11,50 |
|
|
|
Примечание - Диаметры болтов, винтов, гаек, заклепок, шпилек, шурупов и гвоздей приведены в приложении А. |
||
4.2 Проволоку поставляют в мотках или бухтах.

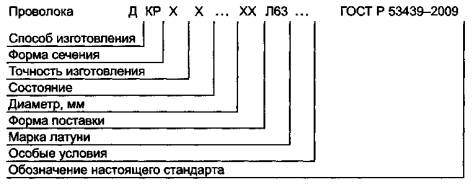

4.3 Условные обозначения проволоки проставляют по схеме:
При этом используют следующие сокращения:
|
способ изготовления: |
холоднодеформированная - Д; |
|
форма сечения: |
круглая - КР; |
|
точность изготовления: |
нормальная - Н, повышенная - П; |
|
состояние: |
мягкое - М, полутвердое - П, твердое - Т; |
|
форма поставки: |
мотки (бухты) - БТ; |
|
особые условия: |
антимагнитная - AM. |
Примечание - Вместо отсутствующих данных ставится знак «Х» (кроме обозначения особых условий).
Примеры условных обозначений:
Проволока холоднодеформированная, круглого сечения, нормальной точности изготовления, полутвердая, диаметром 5,00 мм, в мотках (бухтах), из латуни марки Л63:
Проволока ДКРНП 5,00 БТ Л63 ГОСТ Р 53439-2009
Проволока холоднодеформированная, круглого сечения, повышенной точности изготовления, мягкая, диаметром 7,00 мм, в мотках (бухтах), из латуни марки Л63, антимагнитная:
Проволока ДКРПМ 7,00 БТ Л63 AM ГОСТ Р 53439-2009
5.1 Проволоку изготовляют в соответствии с требованиями настоящего стандарта по технологической документации изготовителя, утвержденной в установленном порядке, из латуни марки Л63 по ГОСТ 15527.
По требованию потребителя проволоку изготовляют из антимагнитной латуни марки Л63 по ГОСТ 15527.
5.2 Проволоку изготовляют в мягком и полутвердом состояниях. По требованию потребителя проволоку для шурупов изготовляют в твердом состоянии.
5.3 Поверхность проволоки должна быть чистой, свободной от загрязнений, затрудняющих ее осмотр, без трещин и расслоений.
На поверхности проволоки допускаются цвета побежалости и следы технологической смазки, а также плены, риски, раковины, царапины и другие поверхностные дефекты, не выводящие проволоку при контрольной зачистке за предельные отклонения по диаметру.
5.4 Излом проволоки должен быть однородным, без посторонних включений, расслоений, раковин и пузырей.
5.5 Механические свойства проволоки должны соответствовать указанным в таблице 2.
Таблица 2
