ГОСТ 28919-91 Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ УСТЬЕВОГО ОБОРУДОВАНИЯ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 28919-91

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва 1991

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ УСТЬЕВОГО ОБОРУДОВАНИЯ

Типы, основные параметры и размеры

Flange connections of wellhead equipment.
Types, basic parameters and dimensions

ГОСТ
28919-91

Срок действия с 01.07.92

до 01.07. 1997

Настоящий стандарт распространяется на фланцевые соединения со стальными кольцевыми прокладками восьмиугольного сечения, предназначенные для соединения составных частей устьевого нефтепромыслового оборудования на рабочее давление от 14 до 140 МПа и условным проходом от 50 до 680 мм, а также на фланцы, прокладки, шпильки и гайки фланцевых соединений.

Требования стандарта являются обязательными, кроме требований пп. 1.1, 1.4 в части показателя «Длина шпильки», пп. 1.3. 1.6 в части показателя «Масса, кг», которые являются рекомендуемыми.

1. ТИПЫ, ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Устанавливаются два типа фланцевых соединений:

1 - с зазором между торцами фланцев;

2 - без зазора между торцами фланцев.

Для каждого типа фланцевого соединения предусматривается по два варианта соединения: фланец с фланцем и фланец с корпусом (т. е. соединение фланца с фланцем, совмещенным с корпусом).

Типы, варианты и основные параметры фланцевых соединений должны соответствовать указанным на черт. 1 и в табл. 1.

Тины фланцевых соединений

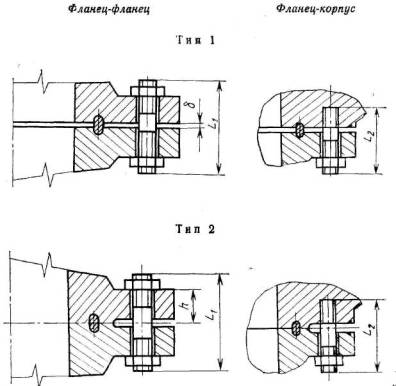

Черт. 1

Таблица 1

Условный проход D_у, мм	Тип фланцевого соединения
	1				2
	Рабочее давление Р_р, МПа			Зазор между фланцами, δ*, мм	Рабочее давление Р_р, МПа
	14	21	35	Зазор между фланцами, δ*, мм	14	21	35	70	105	140
50	X	X	X	5	-	-	-	X	X	X
65	X	X	X	5	-	-	-	X	X	X
80	X	X	X	5	-	-	-	X	X	X
100	X	X	X	5	-	-	-	X	X	X
180	X	X	-	5	-	-	-	X	X	X
180	-	-	X	3	-	-	-	X	X	X
230	X	X	-	5	-	-	-	X	X	X
230	-	-	X	4	-	-	-	X	X	X
280	X	X	-	5	-	-	-	X	X	X
280	-	-	X	4	-	-	-	X	X	X
350	X	X	-	5	-	-	X	X	X	X
425	X	-	-	5	-	-	X	X	-	-
425	-	X	-	4	-	-	X	X	-	-
480	-	-	-	-	-		X	X	X	-
540	X	-	-	5	-	-	X	X	-	-
540	-	X	-	3	-	-	X	X	-	-
680	-	-	-	-	X	X	-	-	-	-

* Размер для справок.

Примечание. Знак «X» обозначает, что предусмотрено данное сочетание параметров.

1.2. Стандарт предусматривает 2 исполнения фланцев:

исполнение 1 - для фланцевых соединений типа 1 (черт. 2);

исполнение 2 - для фланцевых соединений типа 2 (черт. 3).

Параметры фланцев должны соответствовать указанным в табл. 2 и 3.

1.3. Стандартом предусматриваются два исполнения прокладок:

П - для фланцевых соединений типа 1 (черт. 4);

БХ - для фланцевых соединений типа 2 (черт. 5).

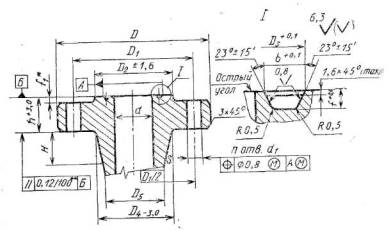

Черт. 2

* f_1max = f; f_1min = 3 мм. Допускается для фланцев, совмещенных с корпусом, f₁ = 0.

** Для фланцев с наружным диаметром не более 315 мм допуск параллельности - 0,2/100.

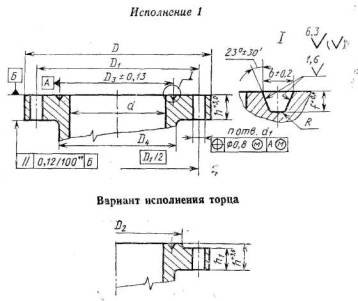

Черт. 3

Таблица 2

Параметры фланцев исполнения 1 (по черт. 2)

Размеры, мм

Обозначение фланца	Условный проход D_у	Диаметр проходного отверстия d, не более	Наружный диаметр D	Диаметр делительной окружности центров отверстий под шпильки D₁	Диаметр проточки на привалочном торце D₂, не менее	Средний диаметр канавки под прокладку D₃	Большой диаметр шейки D₄	Диаметр отверстий под шпильки d₁	Количество отверстий под шпильки n	Полная высота тарелки h	Основная высота тарелки h₁	Ширина канавки b	Глубина канавки f	Радиус скругления канавки R	Применяемость составных частей фланцевых соединений
															Обозначение прокладки	Резьба шпилек и гаек	Длина шпильки (по черт. 1)
																	L₁	L₂
P_p 14 МПа
50´14	50	52	165	127,0	108	82,5	84	19	8	34	26	12,0	8,0	0,8	П23	Ml6	120	90
65´14	65	65	190	149,0	127	101,6	100	23	8	37	29	12,0	8,0	0,8	П26	М20	130	100
80´14
