СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОЛЬЦА ЗАЖИМНЫЕ И УПОРНЫЕ
КОНСТРУКЦИЯ
ГОСТ 28918-91
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Соединения трубопроводов резьбовые КОЛЬЦА ЗАЖИМНЫЕ И УПОРНЫЕ Конструкция Threaded pipe fittings.
Clamping and thrust rings. |
ГОСТ
28918-91
Дата введения 01.01.92
Настоящий стандарт распространяется на зажимные и упорные кольца, применяемые в резьбовых соединениях трубопроводов, арматуре и гидро-пневмооборудовании с углом конуса присоединительного конца 24°.
Требования пунктов 1; 3; 4 настоящего стандарта являются обязательными, остальные - рекомендуемые.
1. Конструкция и размеры зажимных и упорных колец должны соответствовать указанным на черт. 1, 2 и в табл. 1 и 2.
2. Значения номинального (условного) давления для зажимных и упорных колец группы 2 - по ГОСТ 15763, приложение 3.
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
4. Схема сборки соединения с зажимным и упорным кольцами приведена в приложении.

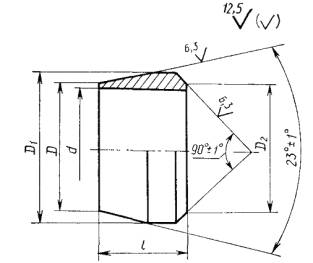

Черт. 1
Таблица 1
Размеры, мм
DH*
DN*
(Dy)
d
H 8
D
Js 13
D1
D2
Js 13
l
+ 0,2
Масса 1000 шт., кг
2
6
4
6,15
7
8
7,1
5,0
0,3
8
6
8,15
9
10
9,1
5,5
1,11
10
8
10,15
11
12
11,1
6,0
1,52
12
10
12,30
18
14
13,3
6,5
1,76
15
12
15,30
16
17
16,3
7,0
2,33
18
15
18,30
19
20
19,3
2,76
22
20
22,30
23
24
23,3
7,5
3,58
* DH - наружный диаметр трубы, DN (Dy) - условный проход (номинальный размер).
Примечания:
1. Обозначения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения зажимного кольца группы 2 с DH = 10 мм:
Кольцо зажимное 2-10 ГОСТ 28918-91
Упорное кольцо
Черт. 2
Таблица 2
Размеры, мм
DH*
DN*
(Dy)
d
H 12
D
H 11
D1
h 12
l
± 0,1
c
Масса 1000 шт., кг
2
6
4
6,15
7
9,5
4,5
1,0
1,01
8
6
8,15
9
11,5
1,39
10
8
10,15
11
13,5
5,0
1,60
12
10
12,30
13
15,5
2,09
15
12
15,30
16
19,5
4,57
18
15
18,30
19
24,5
5,5
1,5
7,50
22
20
22,30
23
27,5
7,21
* DH - наружный диаметр трубы, DN (Dy) - условный проход (номинальный размер).
Примечания:
1. Обозначения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения упорного кольца группы 2 с DH = 10 мм:
Кольцо упорное 2-10 ГОСТ 28918-91

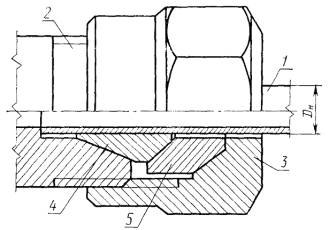

1 - труба; 2 - присоединительный конец корпусной детали с углом конуса 24° по ГОСТ 22525; 3 - накидная гайка по ГОСТ 23353; 4 - зажимное кольцо; 5 - упорное кольцо
Черт. 3
