ГОСТ Р 52664-2006 Шпунт трубчатый сварной. Технические условия

     ГОСТ Р 52664-2006

Группа Ж34

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ШПУНТ ТРУБЧАТЫЙ СВАРНОЙ

Технические условия

Welded pipe sheet piles. General specifications

ОКС 91.080.10

ОКП 52 6400

Дата введения 2008-01-01

Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский институт транспортного строительства" (ОАО ЦНИИС), Федеральным Государственным унитарным предприятием Центр методологии нормирования и стандартизации в строительстве "ФГУП ЦНС", Закрытым акционерным обществом "ЗАПСИБГИДРОСТРОЙ"

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. N 431-ст

4  ВВЕДЕН ВПЕРВЫЕ

5  В настоящем стандарте использованы Патенты Российской Федерации N 2010085 на изобретение "Шпунтовая стенка" и N 2081238 на изобретение "Шпунтовая стенка". Патентообладатель - Гончаров В.В.

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующая информация будет опубликована в ежегодно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной сети общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

     1 Область применения

Настоящий  стандарт распространяется на профили шпунта трубчатого сварного (далее - профили ШТС), изготовленные на заводах металлических конструкций и предназначенные для применения в конструкциях шпунтовых стен капитальных и временных сооружений различного назначения, возводимых во всех климатических районах строительства [1].

     2 Нормативные ссылки

В  настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ  9.402-2004 Единая система защиты от коррозии и старения материалов и изделий. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием

ГОСТ  427-75 Линейки измерительные металлические. Технические условия

ГОСТ  535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ  2246-70 Проволока стальная сварочная. Технические условия

ГОСТ  5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ  6996-66 Сварные соединения. Методы определения механических свойств

ГОСТ  7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ  8050-85 Двуокись углерода газообразная и жидкая. Технические условия

ГОСТ  8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ  9087-81 Флюсы сварочные плавленые. Технические условия

ГОСТ  9467-75 Электроды покрытые металлические для ручной дуговой сварки конструктивных и теплоустойчивых сталей. Типы

ГОСТ  10704-91 Трубы стальные электросварные прямошовные. Сортамент

ГОСТ  10705-80 Трубы стальные электросварные. Технические условия

ГОСТ  10706-76 Трубы стальные электросварные прямошовные. Технические требования

ГОСТ  14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ  15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения, транспортировки в части воздействия климатических факторов внешней среды

ГОСТ  16037-80 Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры

ГОСТ  19281-89 (ИСО 4950-2-81, ИСО 4950-3-81, ИСО 4951-79, ИСО 4995-78, ИСО 4996-78, ИСО 5952-83) Прокат из стали повышенной прочности. Общие технические условия

ГОСТ  20295-85 Трубы стальные сварные для магистральных газонефтепроводов. Технические условия

ГОСТ  23118-99 Конструкции стальные строительные. Общие технические условия

Примечание  - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

     3 Термины и определения

В  настоящем стандарте применены следующие термины с соответствующими определениями:

шпунтовая  стена: Несущая конструкция в форме вертикальной или наклонной стены, возводимой (набираемой) из монтажных элементов - шпунтовых свай, нижней частью погружаемых в грунт и соединяемых между собой продольными замками. Шпунтовая стена воспринимает в основном горизонтальные нагрузки и прежде всего давление находящегося за ней грунта.

шпунтовый  профиль: Шпунтовая свая определенной формы поперечного сечения.

шпунт:  Совокупность шпунтовых профилей (шпунтовых свай).

замок:  Фасонный продольный край шпунтовой сваи, который может быть введен в зацепление с замком смежной шпунтовой сваи, образуя их грунтонепроницаемое замковое соединение в шпунтовой стене, обладающей несущей способностью на разрыв и изгиб.

     4 Конструкция профилей ШТС

4.1  Профили ШТС изготавливают из стальных электросварных прямошовных труб по ГОСТ 10704 или ГОСТ 20295, к которым сварными соединениями крепят два замка, располагаемых в рядовых профилях в диаметральной плоскости в соответствии с рисунком 1, а в угловых профилях - в двух радиальных плоскостях в соответствии с рисунком 2 под углом, указанным в проектной документации.

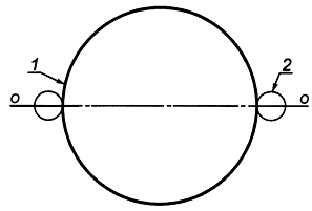

1 - труба; 2 - замок; - ось шпунтовой стены

Рисунок 1 - Положение замков на рядовом шпунтовом профиле

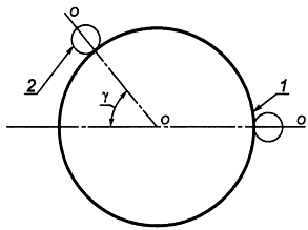

- ось шпунтовой стены; - угол поворота оси ряда

Рисунок 2 - Положение замков на угловом шпунтовом профиле

4.2  Предпочтительные типы замковых соединений шпунтовых профилей приведены на рисунке 3.

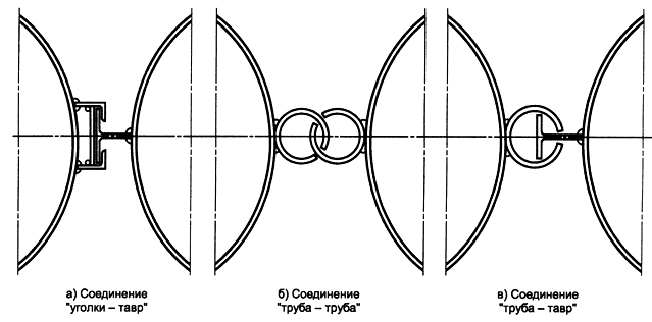

Рисунок 3 - Предпочтительные типы замковых соединений шпунтовых профилей

4.3  Профили ШТС изготовляют мерной длиной от 5,8 до 24,0 м, указанной в проектной документации и соответствующей требованиям их перевозки транспортом конкретного вида.

4.4  Пример обозначения шпунтового профиля трубчатого сварного диаметром 720 мм, толщиной стенки 10 мм, условное обозначение профиля - Л4, длиной 22 м:

ШТС-720-10-Л4-22

     5 Технические требования

5.1  Требования к материалам

5.1.1  Профили ШТС изготавливают из марок стали Ст3пс, Ст3сп, Ст3пс3, Ст3сп3, классов прочности С235, С245, С255, С275, К50 и К52, соответствующих классу прочности стали базовой трубы, указываемой в заказе:

-  для труб - по ГОСТ 10706, ГОСТ 20295;

-  для труб замков в соединениях "труба-тавр" и "труба-труба" - по ГОСТ 10705, ГОСТ 8731;

-  для уголков, полосовой стали и тавра в замковых соединениях - по ГОСТ 19281 (09Г2С), ГОСТ 535 (для марок стали Ст3кп, Ст3пс, Ст3сп);

-  для замков в горячекатаных шпунтовых соединениях - по стандартам (ТУ) на производство профилей.

5.1.2  Для изготовления профилей ШТС допускается применять трубы и прокат с предварительно выполненными стыковыми сварными соединениями - поперечными стыками, выполняемыми как контактной, так и дуговой сваркой встык. Стыки должны быть равнопрочными сечению стыкуемых элементов.

5.1.3  В профилях ШТС следует применять трубы, размеры, площадь поперечного сечения и справочные значения величин которых соответствуют указанным в таблице 1.

Таблица 1 - Характеристики труб для изготовления профилей ШТС
