ГОСТ 8878-93
(ИСО 4027-77)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ УСТАНОВОЧНЫЕ С
КОНИЧЕСКИМ КОНЦОМ
И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ КЛАССОВ ТОЧНОСТИ А И В
Технические условия
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь Республика Кыргызстан Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Украина |
Белстандарт Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Туркменглавгосинспекция Госстандарт Украины |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160 межгосударственный стандарт ГОСТ 8878-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.
4. ВЗАМЕН ГОСТ 8878-84
5. ПЕРЕИЗДАНИЕ
Содержание
|
|
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ УСТАНОВОЧНЫЕ С КОНИЧЕСКИМ КОНЦОМ Технические условия Hexgonol socket cone-point
set screws. |
ГОСТ |
Дата введения 1995-01-01
Настоящий стандарт распространяется на установочные винты с коническим концом и шестигранным углублением под ключ классов точности А и В с номинальным диаметром d от 1,6 до 24 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.

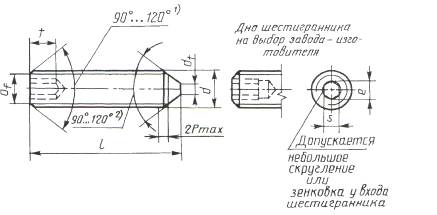

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.
1) Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.
2) Угол 90° относится только к части конца ниже внутреннего
диаметра резьбы винтов с номинальными
длинами, приведенными ниже штриховой ступенчатой линии в таблице 1.
Для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1, обязательным является угол 120°.
Таблица 1
В миллиметрах
|
Номинальный диаметр резьбы, d |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
||||
|
Шаг резьбы, Р |
0,35 |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1,0 |
1,25 |
1,5 |
1,75 |
2,0 |
2,5 |
3,0 |
||||
|
d1 |
макс. |
0 |
0 |
0 |
0 |
0 |
0 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
|||
|
df |
|
Внутренний диаметр |
|||||||||||||||
|
е |
мин.1) |
0,803 |
1,003 |
1,427 |
1,73 |
2,30 |
2,87 |
3,44 |
4,58 |
5,72 |
6,86 |
9,15 |
11,43 |
13,72 |
|||
|
S |
номин. |
0,7 |
0,9 |
1,3 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
|||
|
мин. |
0,711 |
0,889 |
1,270 |
1,520 |
2,020 |
2,520 |
3,020 |
4,020 |
5,020 |
6,020 |
8,025 |
10,026 |
12,032 |
||||
|
макс. |
0,724 |
0,902 |
1,295 |
1,545 |
2,045 |
2,560 |
3,080 |
4,095 |
5,095 |
6,095 |
8,115 |
10,115 |
12,142 |
||||
|
мин |
2) |
0,7 |
0,8 |
1,2 |
1,2 |
1,5 |
2,0 |
2,0 |
3,0 |
4,0 |
4,8 |
6,4 |
8,0 |
10,0 |
|||
|
3) |
1,5 |
1,7 |
2,0 |
2,0 |
2,5 |
3,0 |
3,5 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
15,0 |
||||
|
l но- |
Класс точности |
|
|||||||||||||||
|
А |
В |
||||||||||||||||
|
мин. |
макс. |
мин. |
макс. |
||||||||||||||
|
2 |
1,8 |
2,2 |
1,5 |
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
2,3 |
2,7 |
2 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
2,8 |
3,2 |
2,5 |
3,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
3,76 |
4,24 |
3,4 |
4,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
4,76 |
5,24 |
4,4 |
5,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
5,76 |
6,24 |
5,4 |
6,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
7,71 |
8,29 |
7,25 |
8,75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
9,71 |
10,29 |
9,25 |
10,75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
11,65 |
12,35 |
11,1 |
12,9 |
|
|
|
|
|
|
Стандартные длины |
|
|
|
|
|
|
|
16 |
15,65 |
16,35 |
15,1 |
16,9 |
|
|
|
|
|
|
|
|
|
|
|
||
|
20 |
19,58 |
20,42 |
18,95 |
21,05 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
24,58 |
25,42 |
23,95 |
26,05 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
29,58 |
30,42 |
28,95 |
31,05 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
35 |
34,5 |
35,5 |
33,75 |
36,25 |
|
|
|
|
|
|
|
|
|
||||
