ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНЦЫ ПРИСОЕДИНИТЕЛЬНЫЕ
РЕЗЬБОВЫЕ ДЛЯ АРМАТУРЫ,
СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ
И ТРУБОПРОВОДОВ ПОД ЛИНЗОВОЕ
УПЛОТНЕНИЕ НА Ру 20 - 100 МПа
(200 - 1000 кгс/см2)
РАЗМЕРЫ
ГОСТ 9400-81
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОНЦЫ
ПРИСОЕДИНИТЕЛЬНЫЕ РЕЗЬБОВЫЕ Размеры Threaded
connecting ends for valves, fittings and |
ГОСТ
9400-81
Постановлением Государственного комитета СССР по стандартам от 27 февраля 1981 г. № 1138 срок действия установлен
с 01.01.82
1. Настоящий стандарт распространяется на присоединительные концы под линзовое уплотнение для соединения с фланцами на резьбе арматуры, соединительных частей и трубопроводов, применяемых в химической и нефтехимической промышленностях, на Ру 20 - 100 МПа (200 - 1000 кгс/см2) и Dу 6 - 200 мм с температурой от минус 50 до плюс 510 °С.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 1, 2).

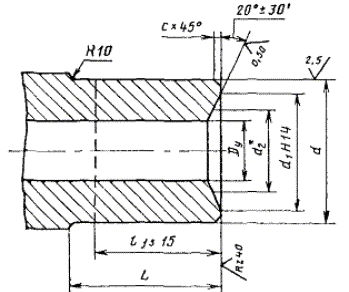

2. Размеры присоединительных концов должны соответствовать указанным на чертеже и в таблице.
* Размер для справок.
мм
d
d1
d2 (диаметр касания)
L
l
в
6
М14´1,5
10
8,2
32
22
1,6
М16´1,5*
10
М24´2
18
13,7
28
2,0
15
М33´2
28
20,5
42
35
25
М42´2
37
41,0
М48´2
40
145
40
32
М48´2
43
М56´3
48
60
50
3,0
М64´3
55
40
М64´3
49,9
55
М80´3
65
65
50
М80´3
72
67,0
М100´3
82
75
65
65
М100´3
90
78,7
M110´3
95
80
70
М125´4
85
75
80
М110´3
100
95,7
80
70
3,0
М125´4
115
85
75
М135´4
95
85
М155´4
120
100
90
100
М125´4
115
109,4
85
75
М135´4
125
95
85
М155´4
132
100
90
М175´6
115
105
4,0
125
М155´4
145
136,8
100
90
3,0
M175´6
162
115
105
4,0
М190´6
120
110
М215´6
165
130
120
150
М190´6
175
166,2
120
110
М215´6
195
130
120
М240´6
140
130
M265´6
165
155
200
M240´6
225
212,0
140
130
М265´6
245
165
155
М295´6
* Допускается только для присоединительных концов арматуры, линзовых отводов и диафрагм.
(Измененная редакция, Изм. № 1).
3. Фактический диаметр арматуры, соединительных частей и трубопроводов следует принимать равным номинальному размеру по сортаменту труб, но не более величины условного прохода.
4. Резьба метрическая - по ГОСТ 24705 с полем допуска 6 g - по ГОСТ 16093.
5. Сбег резьбы - нормальный по ГОСТ 10549; величина сбега входит в размер l; форма впадин резьбы должна быть закругленной по ГОСТ 9150.
4, 5. (Измененная редакция, Изм. № 1).
6. Нa уплотнительной поверхности не допускаются раковины, свищи, плены, волосовины, трещины, закаты, риски и другие дефекты, снижающие плотность, прочность и надежность уплотнения.
7. Условные проходы - по ГОСТ 28338.
8. Условные давления - по ГОСТ 356.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР
РАЗРАБОТЧИКИ
Л. Ф. Березин (руководитель темы), Е. Р. Хисматулин, М. И. Миль
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.02.81 № 1138
3. Срок проверки - 1991 год, периодичность проверки - 5 лет
4. Стандарт полностью соответствует рекомендации СЭВ по стандартизации PC 2374-70
5. Взамен ГОСТ 9400-75
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Номер пункта
ГОСТ 356-80
ГОСТ 9150-81
ГОСТ 10549-80
ГОСТ 16093-81
ГОСТ 24705-81
ГОСТ 28338-89
7. Проверен в 1990 г. Снято ограничение срока действия Постановлением Госстандарта СССР от 26.02.91 № 176
8. ПЕРЕИЗДАНИЕ (март 1993 г.) с Изменениями № 1, 2, утвержденными в сентябре 1988 г., в феврале 1991 г. (ИУС 12-88, 5-91)
