ГОСТ 397-79
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШПЛИНТЫ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
|
|
Москва |
СОДЕРЖАНИЕ
|
ШПЛИНТЫ ТЕХНИЧЕСКИЕ УСЛОВИЯSplints. |
ГОСТ 397-79
Взамен
ГОСТ 397-66
Постановлением Государственного комитета СССР по стандартам от 16 февраля 1979 г. № 611 дата введения установлена
01.07.79
Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
Настоящий стандарт распространяется на шплинты с условным диаметром от 0,6 до 20 мм.
(Измененная редакция, Изм. № 4).

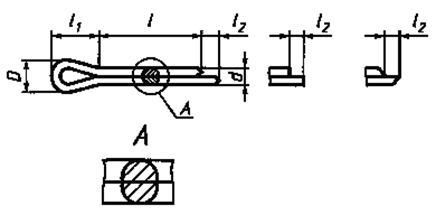

1.1. Конструкция и размеры шплинтов должны соответствовать указанным на черт. 1 и в табл. 1 и 2.
Черт. 1
Таблица 1
мм
|
Условный диаметр шплинта d0* |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10,0 |
13,0 |
16,0 |
20,0 |
|||
|
d |
наиб. |
0,5 |
0,7 |
0,9 |
1,0 |
1,4 |
1,8 |
2,3 |
2,9 |
3,7 |
4,6 |
5,9 |
7,5 |
9,5 |
12,4 |
15,4 |
19,3 |
||
|
наим. |
0,4 |
0,6 |
0,8 |
0,9 |
1,3 |
1,7 |
2,1 |
2,7 |
3,5 |
4,4 |
5,7 |
7,3 |
9,3 |
12,1 |
15,1 |
19,0 |
|||
|
l2 |
наиб. |
1,6 |
1,6 |
1,6 |
2,5 |
2,5 |
2,5 |
2,5 |
3,2 |
4,0 |
4,0 |
4,0 |
4,0 |
6,3 |
6,3 |
6,3 |
6,3 |
||
|
наим. |
0,8 |
0,8 |
0,8 |
1,3 |
1,3 |
1,3 |
1,3 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
3,2 |
3,2 |
3,2 |
3,2 |
|||
|
l1 = |
2,0 |
2,4 |
3,0 |
3,0 |
3,2 |
4,0 |
5,0 |
6,4 |
8,0 |
10,0 |
12,6 |
16,0 |
20,0 |
26,0 |
32,0 |
40,0 |
|||
|
D |
наиб. |
1,0 |
1,4 |
1,8 |
2,0 |
2,8 |
3,6 |
4,6 |
5,8 |
7,4 |
9,2 |
11,8 |
15,0 |
19,0 |
24,8 |
30,8 |
38,6 |
||
|
наим. |
0,9 |
1,2 |
1,6 |
1,7 |
2,4 |
3,2 |
4,0 |
5,1 |
6,5 |
8,0 |
10,3 |
13,1 |
16,6 |
21,7 |
27,0 |
33,8 |
|||
|
Реко- |
Болт |
свыше |
- |
2,5 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
120,0 |
170,0 |
|
|
до |
2,5 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
120,0 |
170,0 |
- |
|||
|
Штифт, |
свыше |
- |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
110,0 |
160,0 |
||
|
до |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
110,0 |
160,0 |
- |
|||
*Условный диаметр шплинта d0 равняется диаметру отверстия под шплинт.
Таблица 2
мм
|
Длина |
Теоретическая масса 1000 шт. стальных шплинтов, кг, при условном диаметре dQ в мм |
||||||||||||||||
|
Но- |
Пред. |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10 |
13 |
16 |
20 |
|
4 |
±0,5 |
0,008 |
|
|
|
|
|
|
|
|
|
|
|||||
